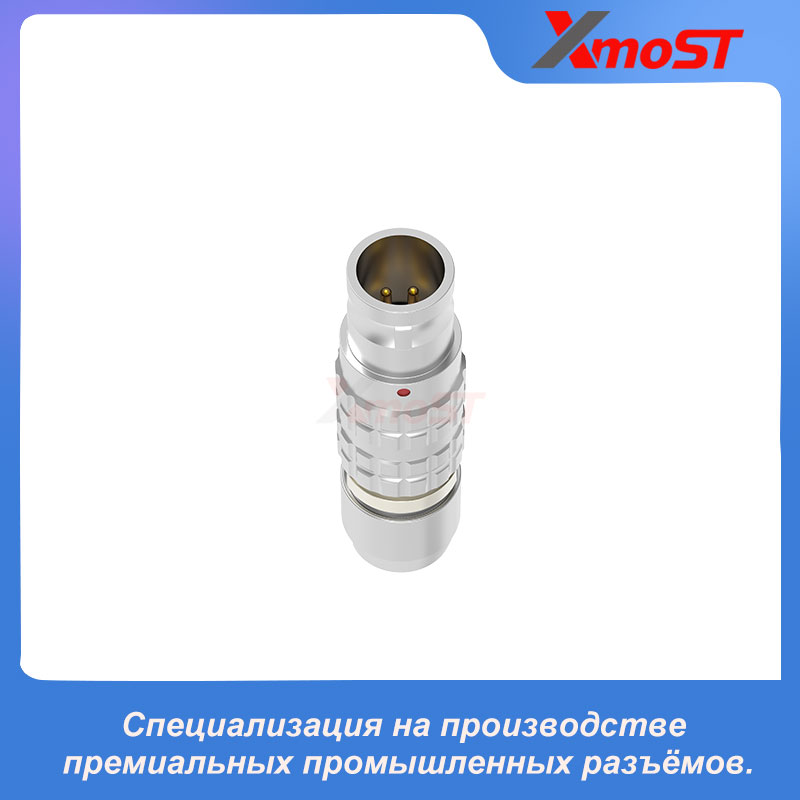

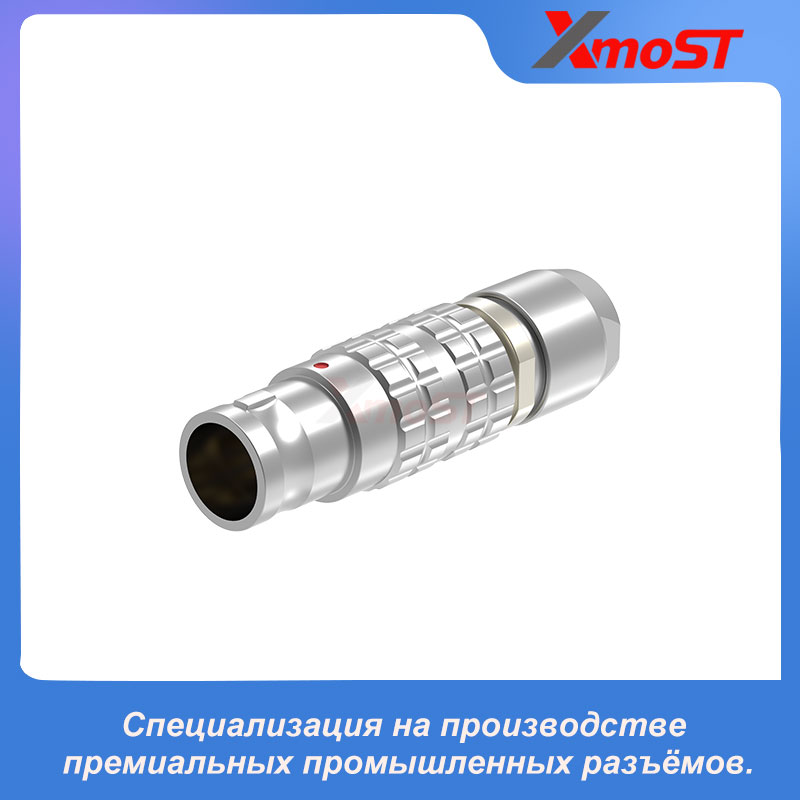

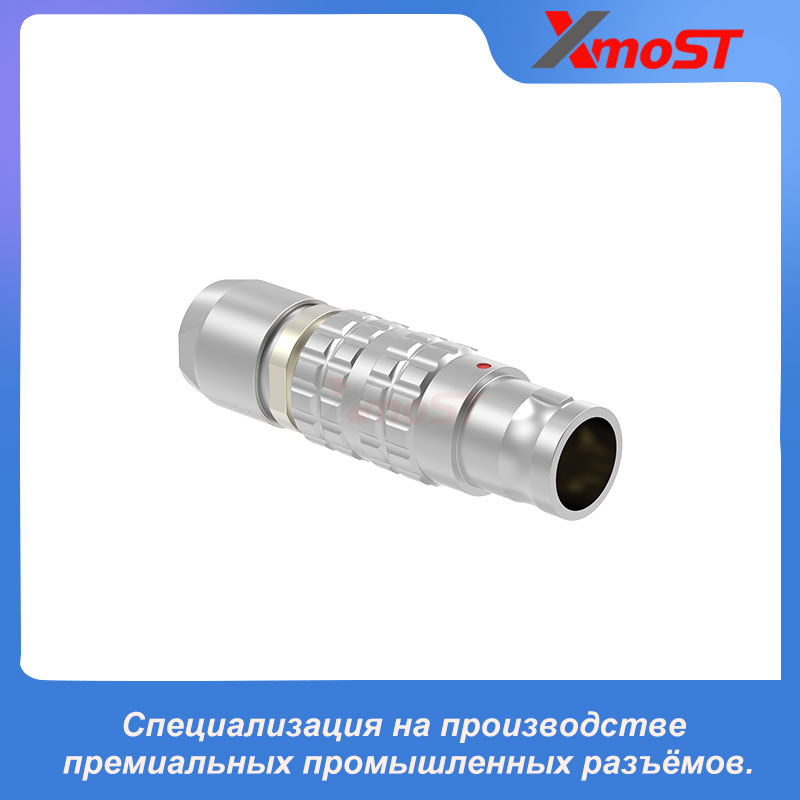

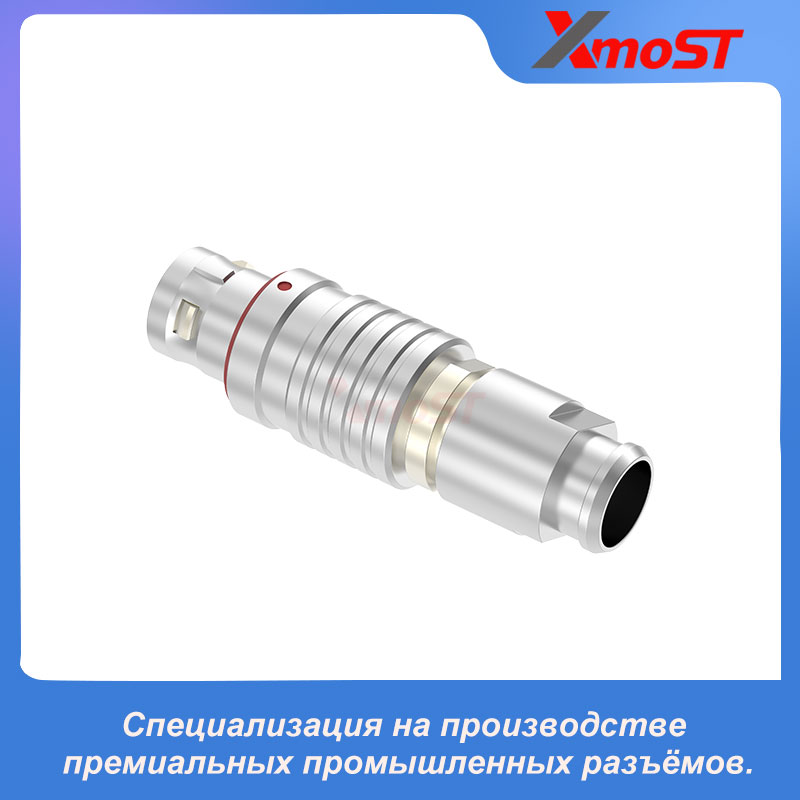

Укороченная версия XM-LFGG — компактная прямая кабельная вилка серии B компании XMOST. Она предназначена для оборудования, в котором требуется уменьшенная длина разъёма и имеется ограниченное пространство для монтажа кабеля.
Самофиксирующийся механизм Push-Pull обеспечивает быстрое сочленение и разъединение без использования инструментов, сохраняя надёжную механическую фиксацию во время эксплуатации. Встроенный кабельный зажим надёжно удерживает кабель и обеспечивает его механическую поддержку в месте ввода в разъём.
Стандартный ключ G гарантирует точное позиционирование разъёма и помогает предотвратить ошибочное сочленение. Данная укороченная версия выпускается в типоразмере корпуса 0B и имеет общую длину L1, равную 32 мм.
Особенности изделия
- Укороченный корпус для монтажа в ограниченном пространстве
- Компактная конфигурация корпуса 0B
- Прямая кабельная вилка
- Надёжный самофиксирующийся механизм Push-Pull
- Быстрое сочленение и разъединение без использования инструментов
- Встроенный кабельный зажим
- Стандартный ключ G для точного позиционирования
- Круговое экранирование 360° для эффективной ЭМС-защиты
- Контактные схемы высокой плотности в рамках серии B
- Различные контактные схемы и способы заделки в зависимости от конфигурации
Габаритные размеры

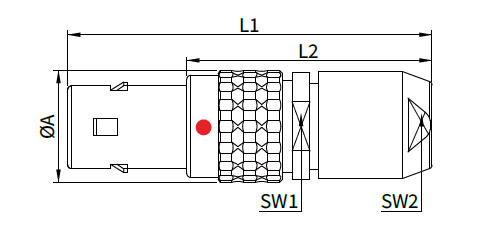

| Типоразмер корпуса | A | L1 | L2 | SW1 | SW2 |
|---|---|---|---|---|---|
| 0B | 9,5 | 32 | 22 | 8 | 7 |
Все размеры указаны в миллиметрах. Перед окончательным проектированием оборудования необходимо сверить размеры с утверждённым чертежом изделия.
Области применения
Укороченная прямая вилка XM-LFGG подходит для:
- Компактного промышленного оборудования
- Портативных контрольно-измерительных приборов
- Медицинских устройств
- Оборудования связи
- Небольших корпусов электронного оборудования
- Робототехнических систем и систем автоматизации
- Систем с ограниченной монтажной глубиной
- Оборудования, требующего уменьшенной длины разъёма
Контактные схемы, способы заделки, диаметры кабеля и материалы могут различаться в зависимости от выбранной конфигурации.
