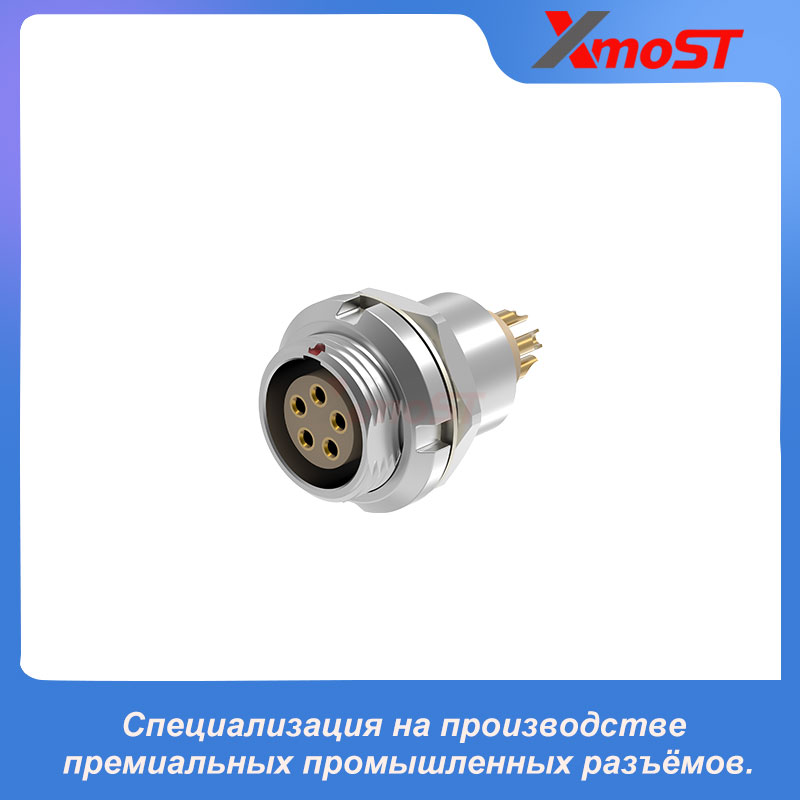

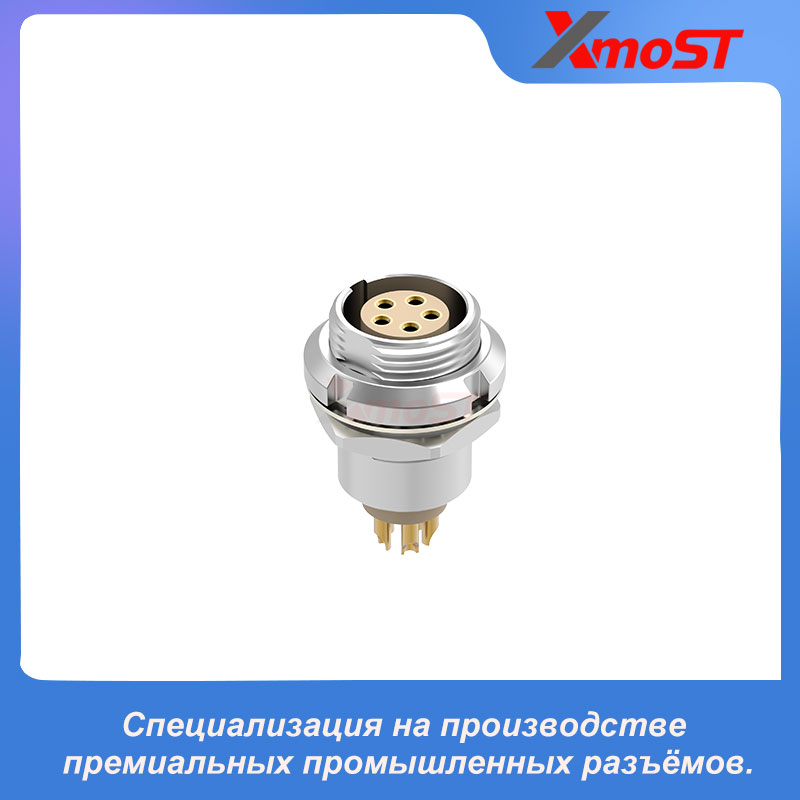

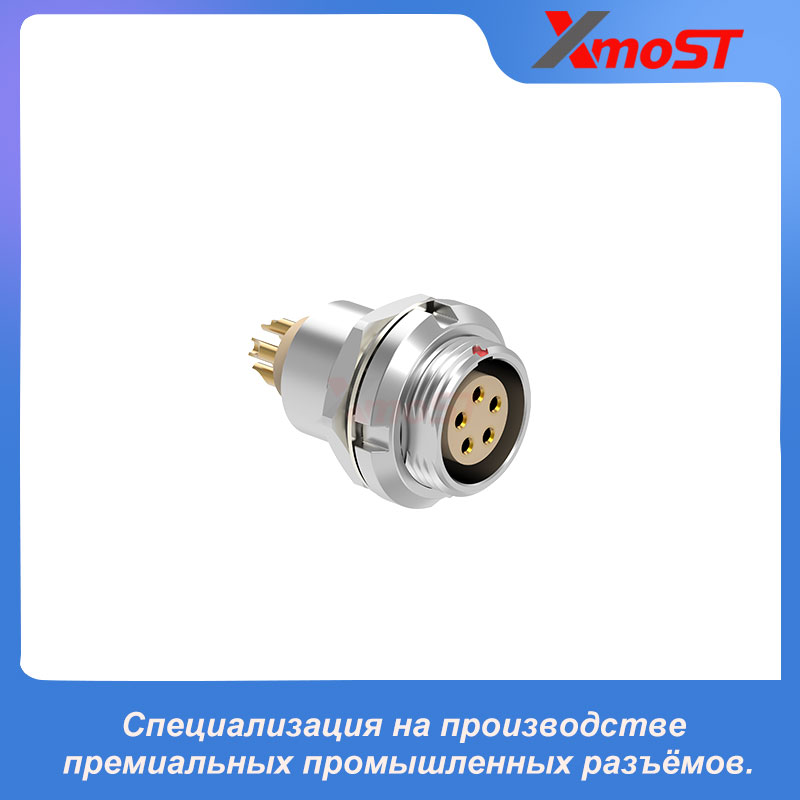

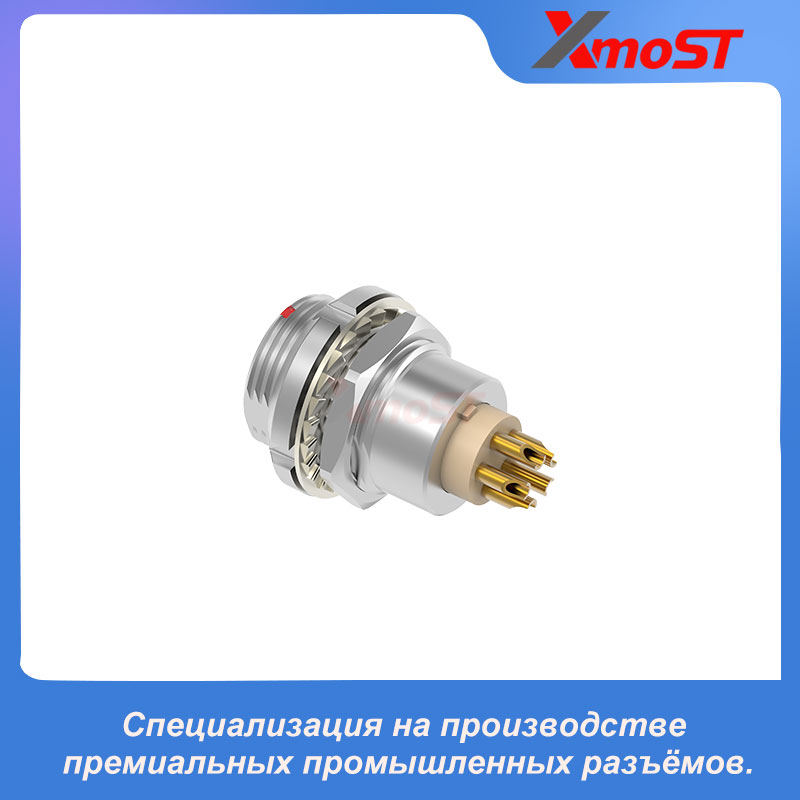

XM-LECG — стационарная розетка серии B компании XMOST, предназначенная для установки в панелях и корпусах оборудования с помощью системы крепления двумя гайками.
Резьбовой корпус разъёма устанавливается в подготовленное отверстие панели и фиксируется двумя монтажными гайками. Такая конструкция обеспечивает устойчивое механическое крепление и надёжное позиционирование розетки на панели оборудования.
Сопрягаемый интерфейс Push-Pull позволяет быстро подключать совместимые вилки без использования инструментов, обеспечивая надёжную самофиксацию. Стандартный ключ G гарантирует точное позиционирование разъёма, а дополнительные варианты ключей A–M и R помогают предотвратить ошибочное сочленение разъёмов с аналогичной конфигурацией.
Особенности изделия
- Стационарная розетка для панельного монтажа
- Надёжная система крепления двумя гайками
- Устойчивое механическое крепление на панели оборудования
- Компактный интерфейс для монтажа на панели или перегородке
- Самофиксирующийся сопрягаемый интерфейс Push-Pull
- Быстрое соединение с совместимыми вилками без использования инструментов
- Стандартный ключ G для точного позиционирования
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 00B до 4B
- Подходит для промышленного оборудования и корпусов приборов

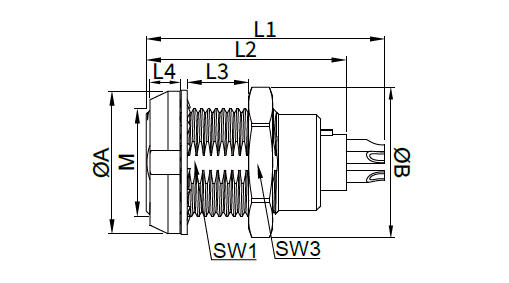

Габаритные размеры
| Типоразмер корпуса | A | B | Монтажная резьба M | L1 | L2 | L3 | L4 | SW1 | SW3 |
|---|---|---|---|---|---|---|---|---|---|
| 00B | 8 | 10,2 | M7 × 0,5 | 15,9 | 13,7 | 4,5 | 2,5 | 6,3 | 9 |
| 0B | 12 | 12,5 | M9 × 0,6 | 21,3 | 16,6 | 5,5 | 2,5 | 8,2 | 11 |
| 1B | 16 | 16,0 | M12 × 1,0 | 23,2 | 18,7 | 6 | 3,2 | 10,5 | 14 |
| 2B | 20 | 19,5 | M15 × 1,0 | 24,8 | 19,8 | 6,5 | 3,5 | 13,5 | 17 |
| 3B | 24 | 25,0 | M18 × 1,0 | 30,7 | 22,5 | 9 | 4,5 | 16,5 | 22 |
| 4B | 30 | 34,0 | M25 × 1,0 | 35,0 | 27,0 | 11 | 4,5 | 23,5 | 30 |
Рекомендуемые размеры монтажного отверстия
| Типоразмер корпуса | Размер между плоскими сторонами | Диаметр отверстия |
| 00B | SW 6,4 | Ø7,1 |
| 0B | SW 8,3 | Ø9,1 |
| 1B | SW 10,6 | Ø12,1 |
| 2B | SW 13,6 | Ø15,1 |
| 3B | SW 16,6 | Ø18,1 |
| 4B | SW 23,6 | Ø25,1 |
Все размеры указаны в миллиметрах.
Области применения
Стационарная розетка XM-LECG с креплением двумя гайками подходит для:
- Промышленных панелей управления
- Контрольно-измерительных приборов
- Корпусов медицинского оборудования
- Робототехнических систем и систем автоматизации
- Оборудования связи
- Телевизионного, радиовещательного и аудиовизуального оборудования
- Компактных корпусов электронного оборудования
- Оборудования, требующего надёжного панельного крепления двумя гайками
Контактные схемы, способы заделки, материалы и варианты ключей могут различаться в зависимости от выбранного типоразмера корпуса и требований конкретного применения.
