Технические параметры серии B
- Рабочая температура: от −55 до +200 °C
- Ресурс соединений: более 5 000 циклов
- Материал изолятора/контактной вставки: PEEK
- Материал/покрытие контактов: медный сплав, золочение
- Материал/покрытие винтов и гаек: латунь, никелирование
- Материал/покрытие основного корпуса: латунь, хромирование
- Материал уплотнений и O-образных колец: FKM
- Степень защиты: IP68
- Эффективность экранирования: более 95 дБ при 10 МГц; более 80 дБ при 1 ГГц
- Стойкость к соляному туману: более 144 часов
- Влажность: до 95% относительной влажности при 60 °C
- Вибростойкость: 10–2 000 Гц, 15 g
- Ударостойкость: 100 g, 6 мс
- Климатическая категория: 55/175/21
- Сопротивление изоляции: ≥1 000 Ом (в состоянии поставки)

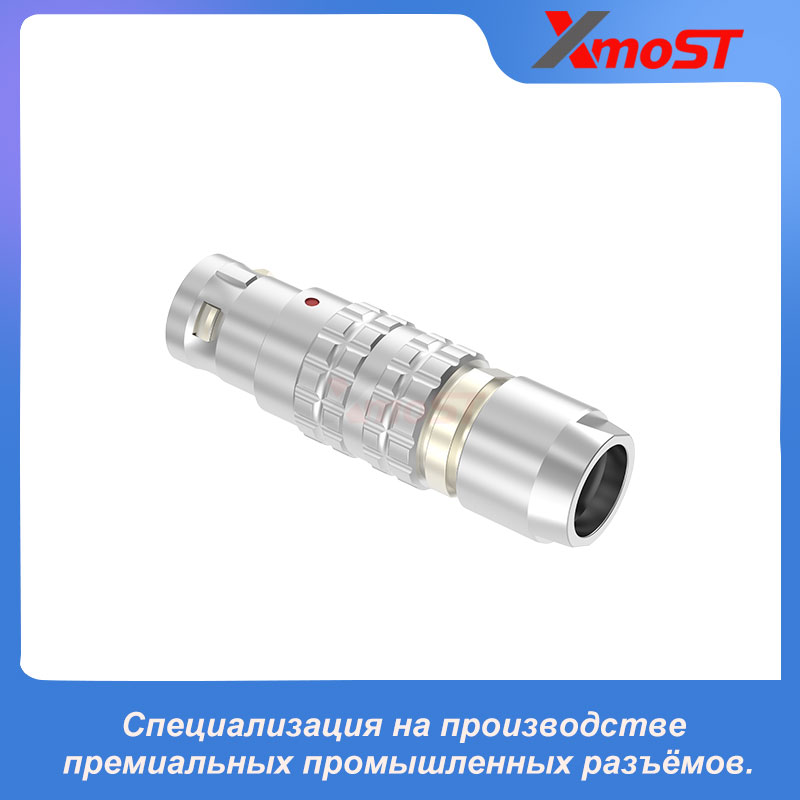

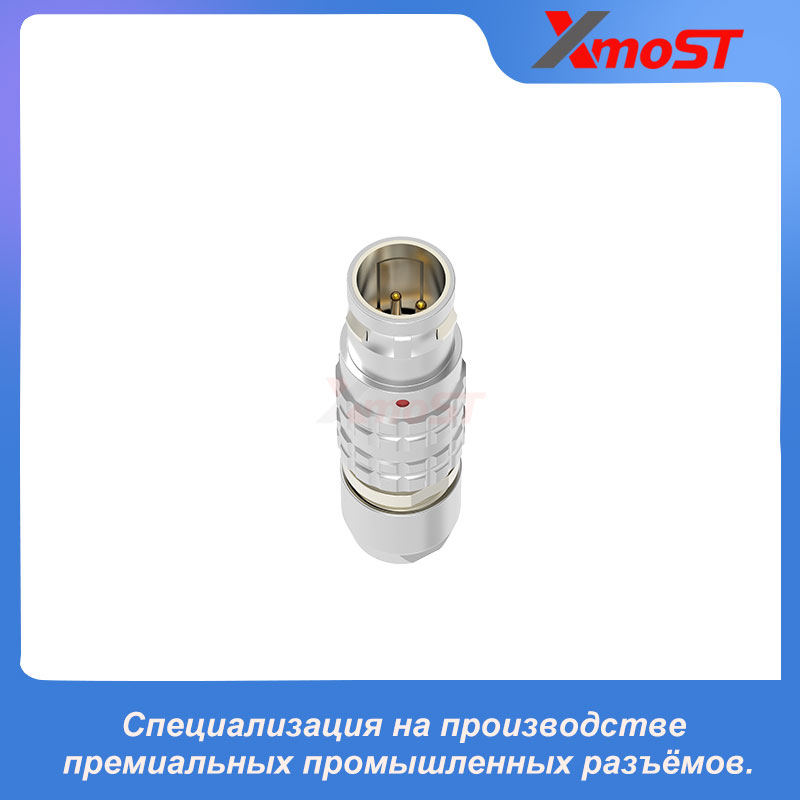

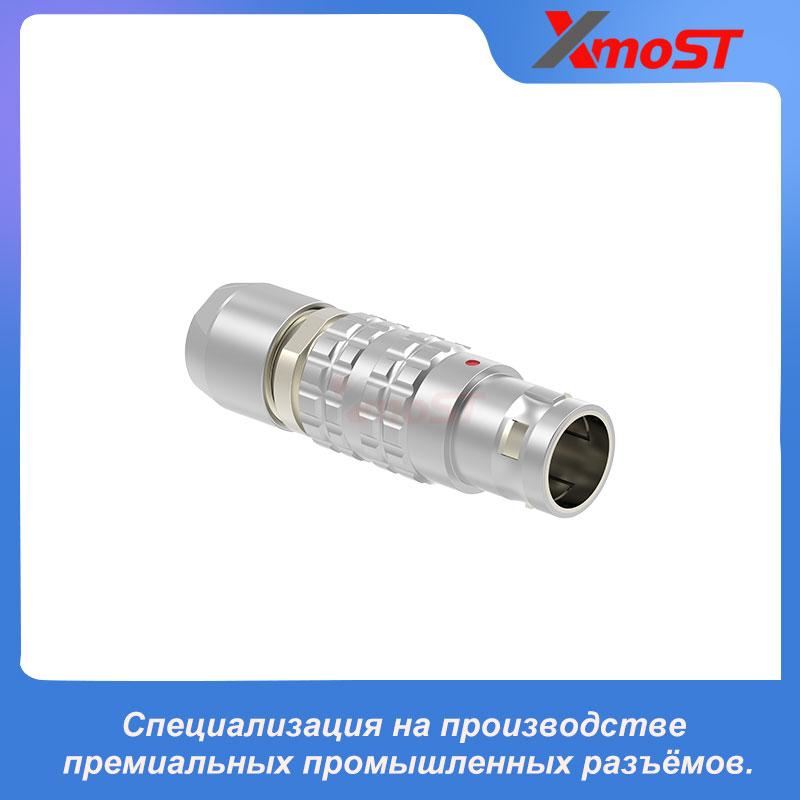

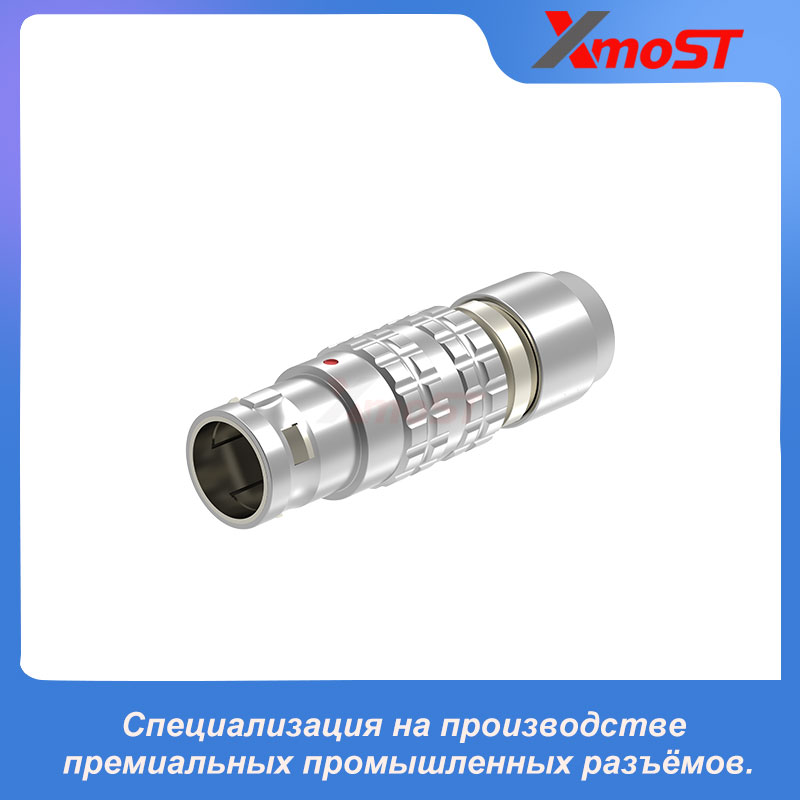

Описание
XM-LFGG — стандартная универсальная прямая кабельная вилка с компактным цилиндрическим корпусом. Сопрягаемая часть, рифлёная фиксирующая втулка и задний кабельный зажим расположены на одной прямой, обеспечивая прямой вывод кабеля за разъёмом.
Самофиксирующийся механизм Push-Pull обеспечивает быстрое и надёжное соединение с совместимой розеткой. Встроенный кабельный зажим прочно удерживает кабель и уменьшает его перемещение в месте заделки.
Стандартный ключ позиционирования G обеспечивает правильное сочленение, а дополнительные варианты ключей A–M и R помогают предотвратить ошибочное соединение разъёмов с аналогичной конфигурацией.
Особенности изделия
- Стандартная универсальная прямая кабельная вилка
- Цилиндрический линейный корпус
- Самофиксирующийся механизм Push-Pull
- Встроенный кабельный зажим
- Прямой задний кабельный выход
- Стандартный ключ позиционирования G
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 00B до 5B
- Поверхности SW1 и SW2 под гаечный ключ
- Подходит для кабельного монтажа

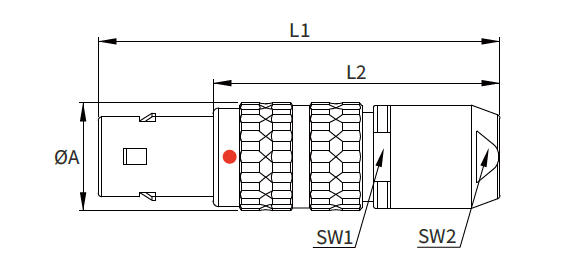

Габаритные размеры
| Серия | A (мм) | L1 (мм) | L2 (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|
| 00B | 6,5 | 27 | 19 | 5 | 5 |
| 0B | 9,5 | 35 | 25 | 8 | 7 |
| 1B | 12 | 42 | 31 | 10 | 9 |
| 2B | 15 | 48 | 36 | 13 | 13 |
| 3B | 18 | 58 | 43 | 16 | 15 |
| 4B | 25 | 74 | 56 | 21 | 20 |
| 5B | 35 | 103 | 78 | 31 | 30 |
Все размеры указаны в миллиметрах.
Области применения
- Оборудование промышленной автоматизации
- Робототехнические системы и системы управления движением
- Контрольно-измерительные приборы
- Медицинское и диагностическое оборудование
- Системы связи
- Профессиональное аудио- и видеооборудование
- Лабораторные приборы
- Кабельные сборки общего назначения
XM-LFGG может быть сконфигурирован для применения в следующем оборудовании:
- Медицинское и диагностическое оборудование
- Системы промышленной автоматизации и робототехника
- Контрольно-измерительные приборы
- Системы связи и лабораторное оборудование
- Телевизионное, радиовещательное и профессиональное аудио- и видеооборудование
- Прецизионное электронное оборудование
- Модульное оборудование, требующее частых соединений
Окончательный выбор изделия должен выполняться с учётом требуемого типоразмера корпуса, контактной схемы, электрических характеристик, параметров кабеля, условий эксплуатации и совместимой ответной розетки.
Основные особенности разъёмов серии B:
- Надёжный самофиксирующийся механизм Push-Pull для быстрого и стабильного соединения
- Контакты под пайку, обжим или монтаж на печатную плату
- Прямое или угловое исполнение
- Различные варианты ключей для предотвращения ошибочного сочленения
- Круговое экранирование 360° для эффективной ЭМС-защиты
- Многоконтактные конфигурации от 2 до 64 контактов в рамках серии B
- Высокая плотность контактов для уменьшения монтажного пространства
- Стандартный ключ G для точного позиционирования разъёма
