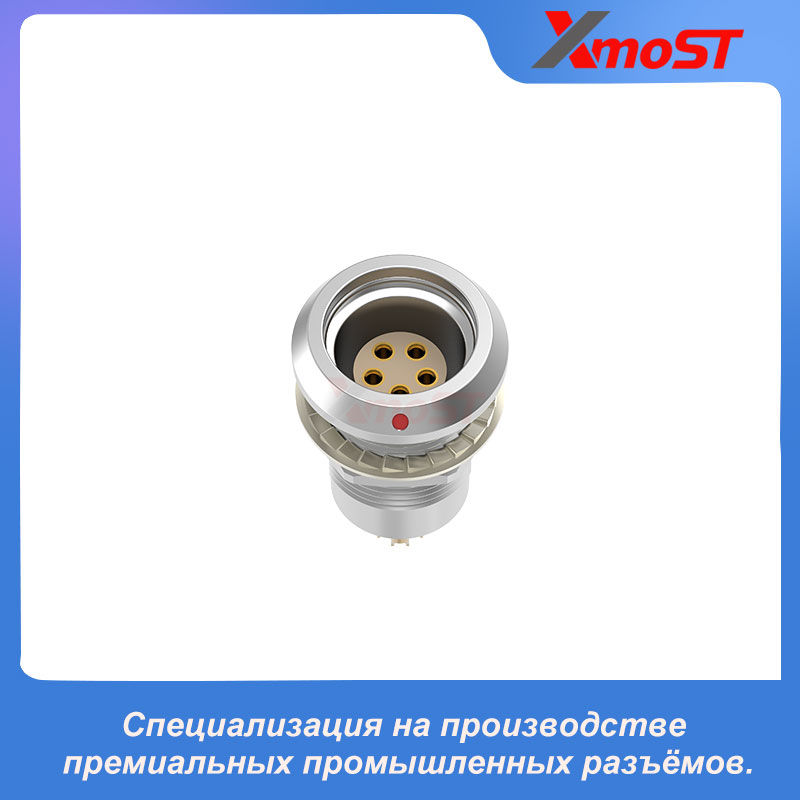

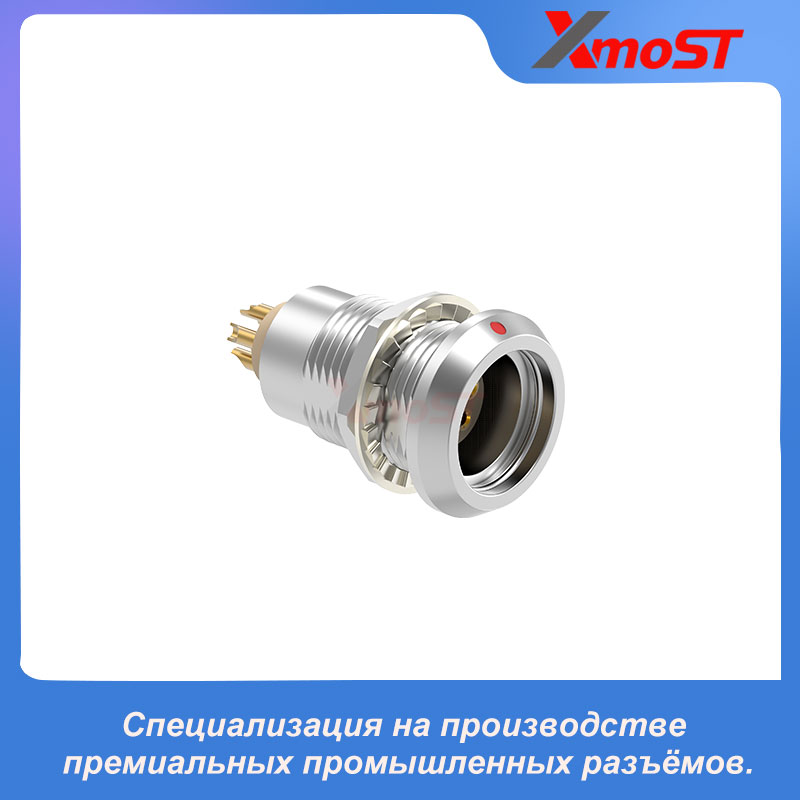

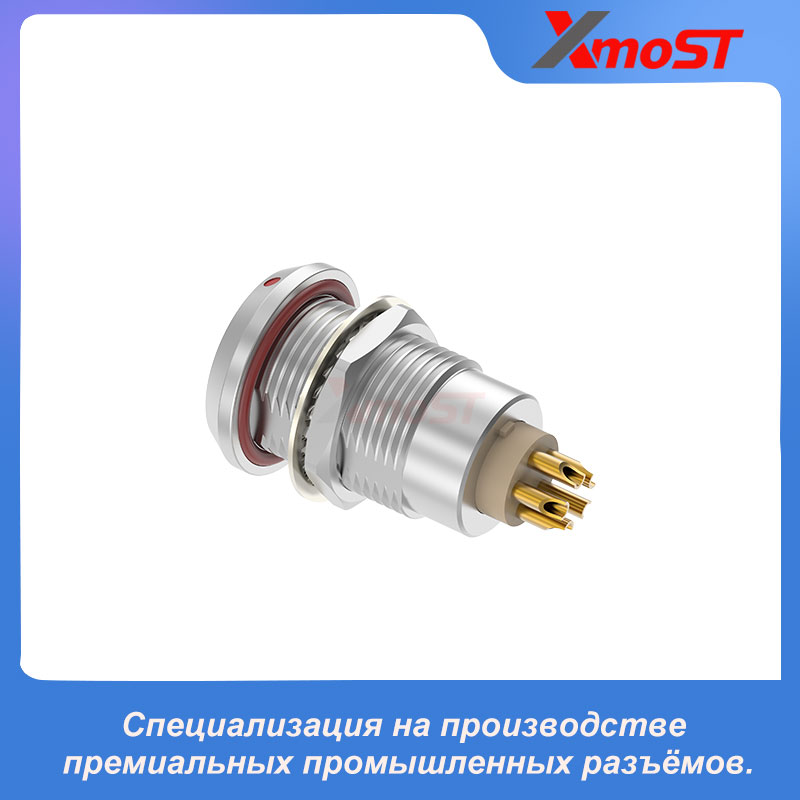

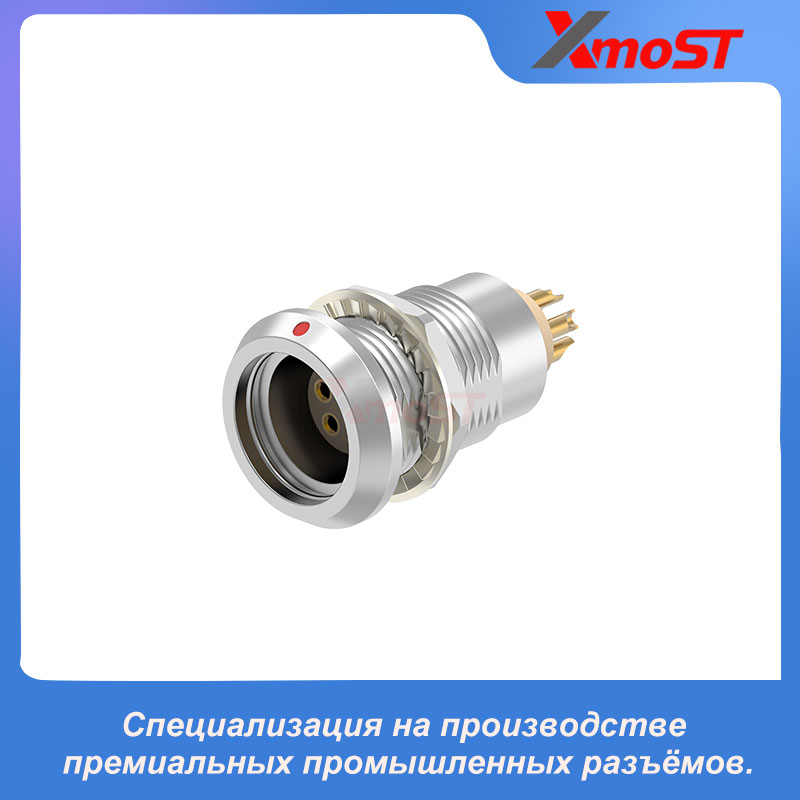

XM-LHHG — стационарная розетка серии B, предназначенная для надёжной установки в панели оборудования. Резьбовой монтажный корпус и крепёжная гайка обеспечивают устойчивую механическую фиксацию, что делает разъём подходящим для закрытого промышленного и электронного оборудования.
Модель доступна в водонепроницаемом или вакуумно-плотном исполнении. При правильной сборке и полном сочленении с совместимой вилкой серии B разъём обеспечивает водонепроницаемое соединение в зоне сопряжения.
Самофиксирующаяся система Push-Pull обеспечивает быстрое и надёжное соединение без использования инструментов. Стандартный ключ G гарантирует правильную ориентацию разъёма, а дополнительные варианты ключей A–M и R помогают предотвратить ошибочное сочленение разъёмов с аналогичной конфигурацией, установленных в одной системе.
Особенности изделия
- Стационарная розетка для панельного монтажа
- Надёжная фиксация резьбового корпуса с помощью гайки
- Водонепроницаемое или вакуумно-плотное исполнение
- Водонепроницаемая зона сопряжения при правильном и полном сочленении
- Прямая гнездовая контактная часть
- Самофиксирующийся механизм Push-Pull
- Быстрое сочленение и разъединение без использования инструментов
- Стандартный ключ G для правильного позиционирования
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 0B до 3B
- Подходит для герметичного оборудования и контролируемых сред

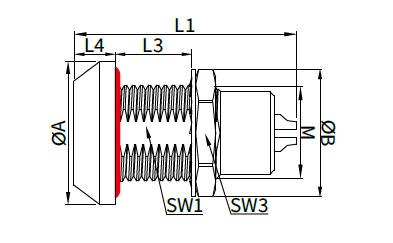

Габаритные размеры
Все размеры указаны в миллиметрах.
| Типоразмер корпуса | A | B | Монтажная резьба M | L1 | L3 | L4 | SW1 | SW3 |
|---|---|---|---|---|---|---|---|---|
| 0B | 13 | 12,7 | M9 × 0,6 | 23 | 7 | 4,8 | 8,2 | 11 |
| 1B | 18 | 15,8 | M12 × 1,0 | 30 | 7 | 5,2 | 10,5 | 14 |
| 2B | 20 | 19,5 | M15 × 1,0 | 35 | 8 | 6 | 13,5 | 17 |
| 3B | 25 | 25 | M18 × 1,0 | 41 | 11 | 7,2 | 16,5 | 22 |
Рекомендуемые размеры монтажного отверстия
| Типоразмер корпуса | Размер по плоской стороне SW | Диаметр отверстия |
| 0B | 8,3 мм | Ø9,1 мм |
| 1B | 10,6 мм | Ø12,1 мм |
| 2B | 13,6 мм | Ø15,1 мм |
| 3B | 16,6 мм | Ø18,1 мм |
Типичные области применения
- Герметичные промышленные панели управления
- Контрольно-измерительные приборы
- Медицинское и лабораторное оборудование
- Вакуумное оборудование и камеры
- Системы автоматизации и робототехническое оборудование
- Оборудование связи
- Приборы экологического мониторинга
- Закрытые электронные системы
- Наружное оборудование, требующее водонепроницаемого соединения
Перед оформлением заказа необходимо уточнить контактную схему, вариант ключа, требования к герметизации, толщину панели и габаритные размеры в соответствии с выбранным артикулом. Водонепроницаемость зависит от правильной сборки, надлежащей герметизации кабеля и полного сочленения с указанной ответной частью.
