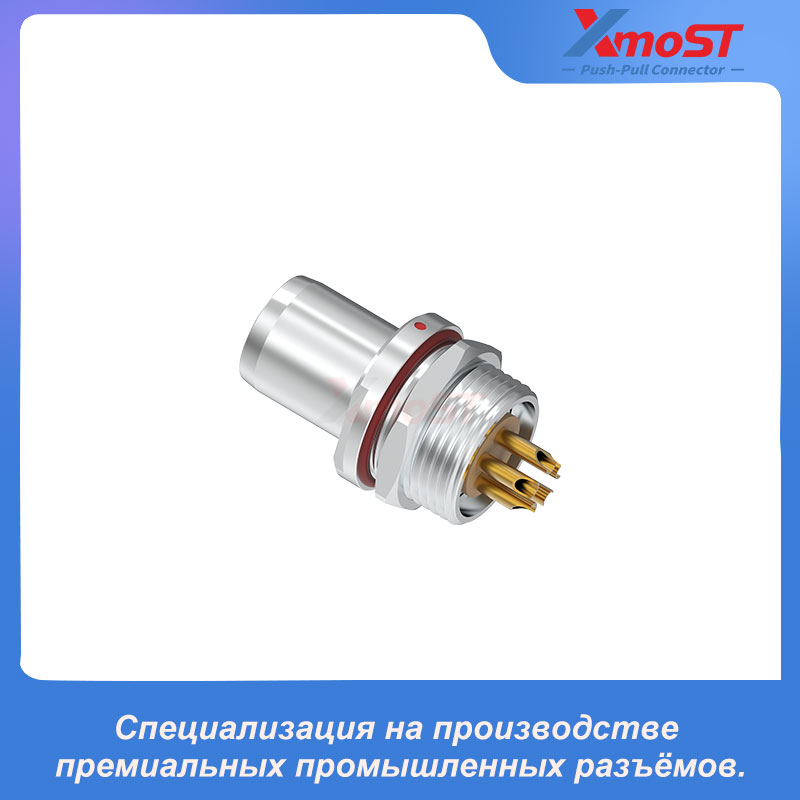

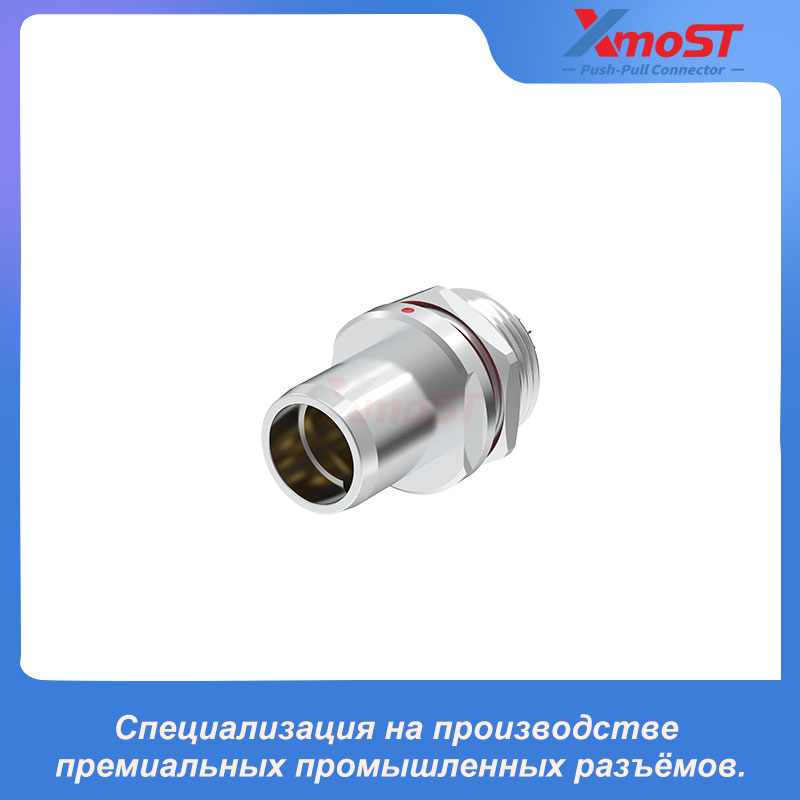

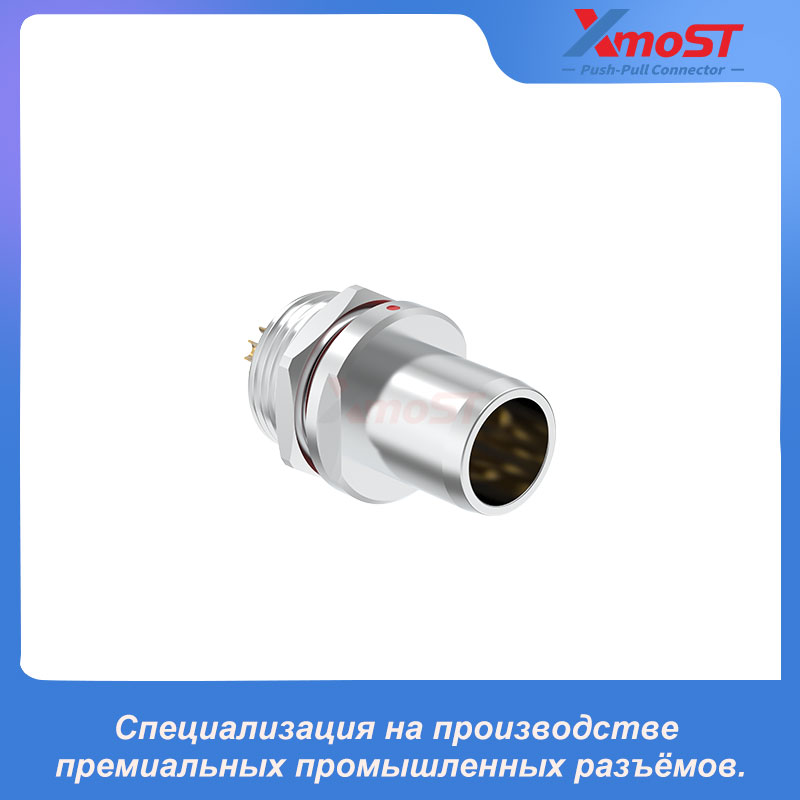

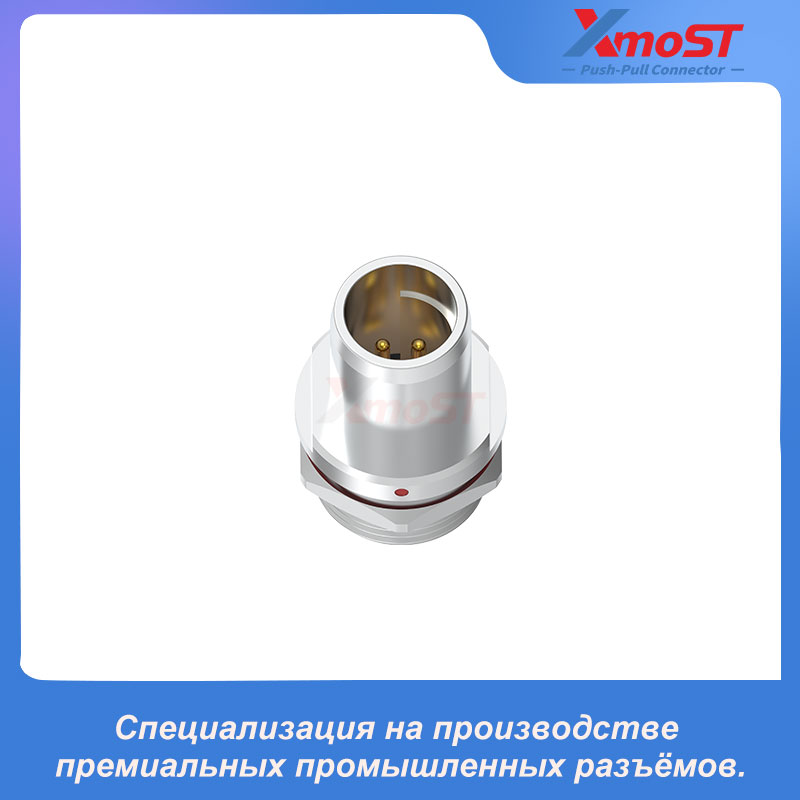

XM-OAD1 — водонепроницаемый разъём серии F, выполненный в виде фиксированного прямого штекера с креплением гайкой. Он использует систему позиционирования с полукруглым кольцом, варианты 1 или 2, для точного совмещения разъёма. Фиксированная конструкция обеспечивает стабильное соединение с панелью оборудования, а металлическое исполнение подходит для применений, требующих водонепроницаемости и механической прочности.
Особенности и преимущества
- Фиксированная водонепроницаемая конструкция разъёма серии F
- Крепление гайкой для стабильной установки на панели
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Прямое исполнение штекера для стационарного оборудования
- Конструкция разъёма Push-Pull для надёжного соединения
- Металлический корпус для прочной механической конструкции
- Высокая устойчивость к ударам и вибрации
- Защита окружающей среды со степенью IP68
- Подходит для требовательных наружных и промышленных применений разъёмов

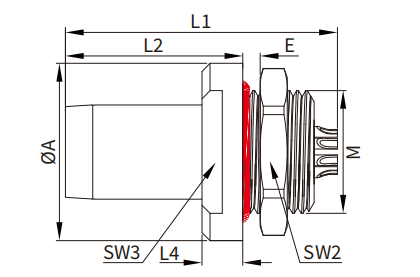

Размеры
| Серия | A (мм) | M | L1 (мм) | L2 (мм) | L4 (мм) | E (мм) | SW2 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|---|
| 0F | 13 | M9×0.5 | 21 | 13 | 3.0 | 2.5 | 11 | 9 |
| 1F | 17 | M12×1.0 | 26 | 14 | 3.0 | 5.0 | 14 | 12 |
| 1.5F | 19 | M14×1.0 | 26.5 | 13.7 | 3.7 | 4.0 | 17 | 12 |
| 2F | 22 | M15×1.0 | 28 | 15 | 3.0 | 7.5 | 17 | 12 |
| 3F | 27 | M16×1.0 | 32 | 17 | 4.0 | 6.0 | 19 | — |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Product Industry Applications
- Outdoor Control Equipment
- Industrial Panel Systems
- Waterproof Electronic Equipment
- Instrumentation Systems
- Test and Measurement Equipment
- Industrial Automation Equipment
