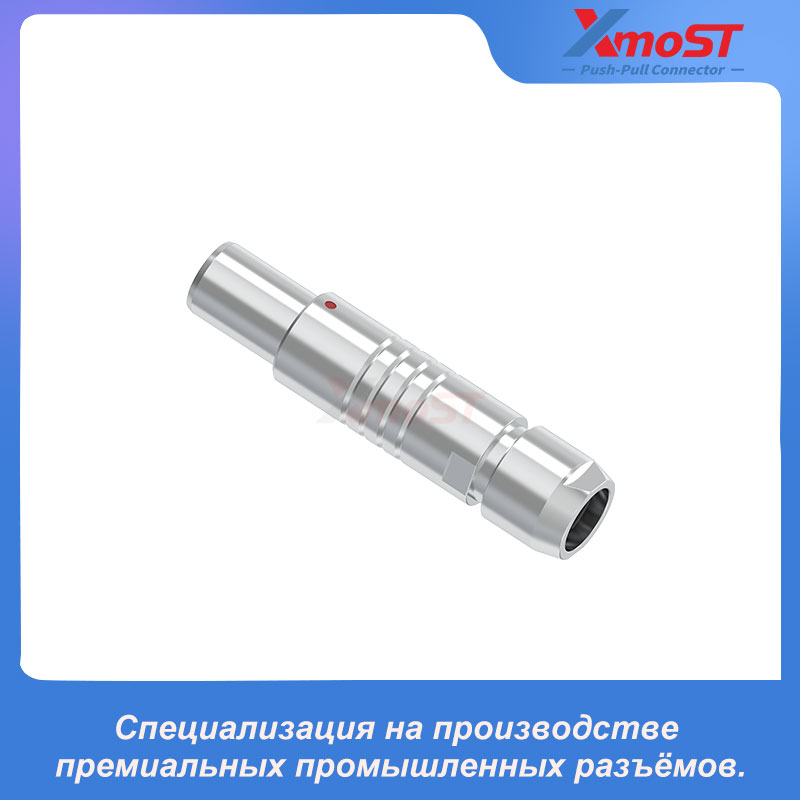

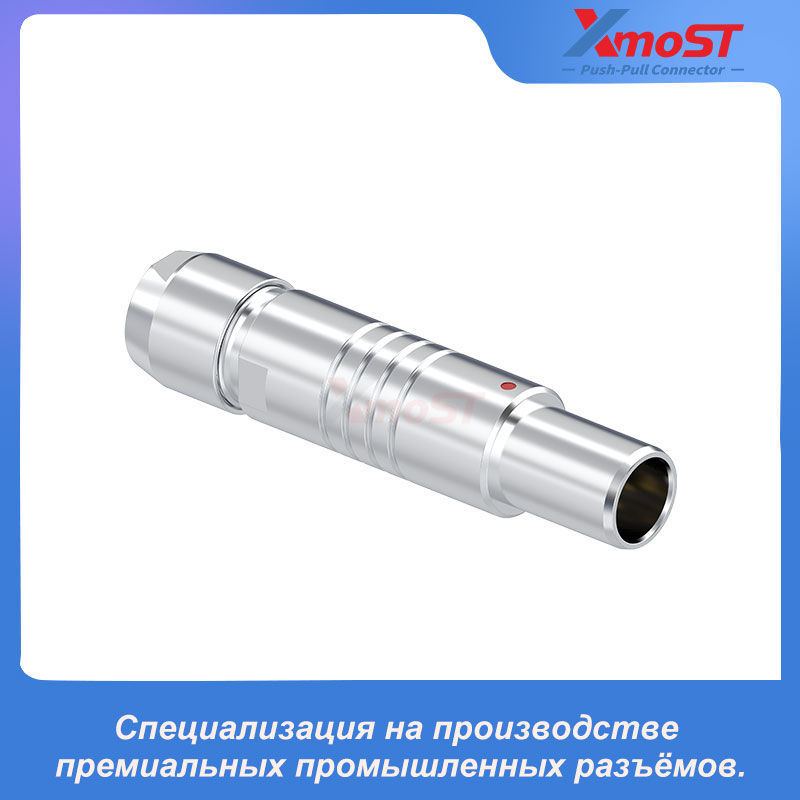

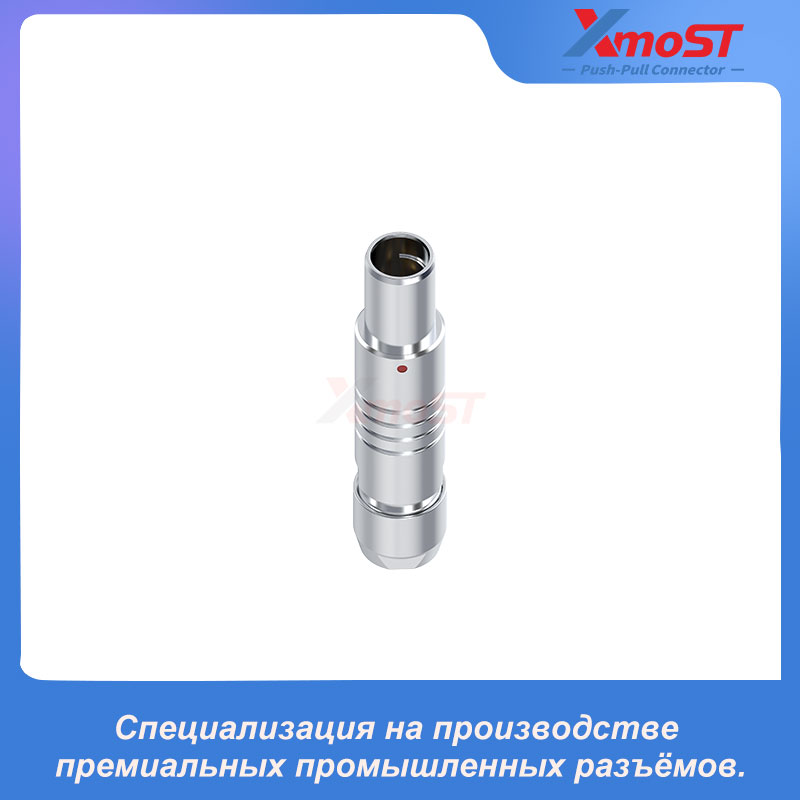

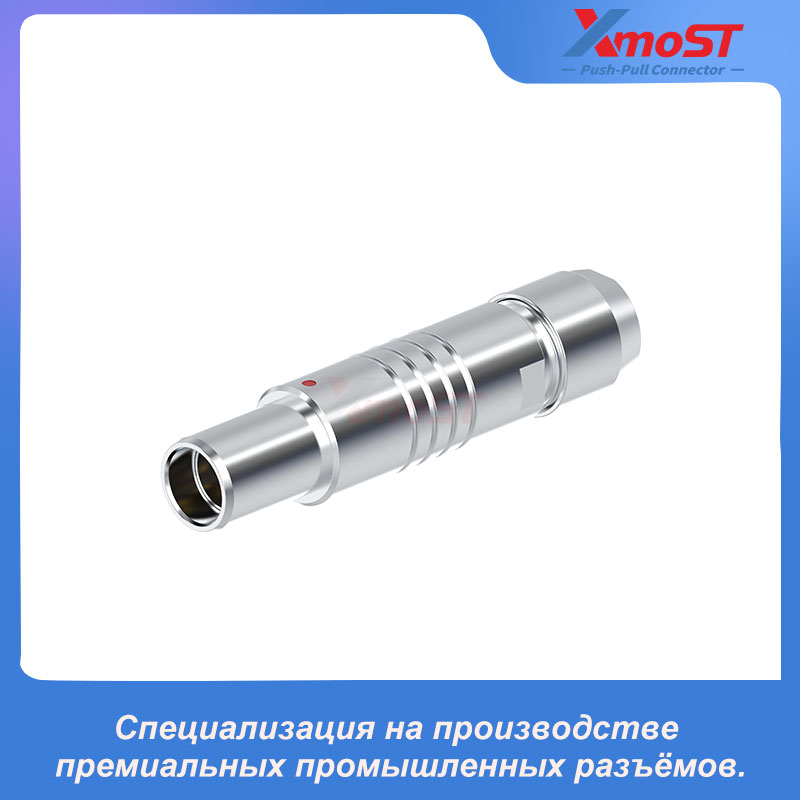

XM-OA51 — разъём серии F в исполнении прямого штекера с кабельным зажимом и конструкцией без механизма фиксации. Он оснащён позиционированием с полукруглым кольцом, варианты 1 или 2, для надёжного совмещения разъёма и удобного соединения. Кабельный зажим обеспечивает надёжную фиксацию кабеля, а компактная металлическая конструкция подходит для применений, где отдельный механизм фиксации не требуется.
Особенности и преимущества
- Разъём серии F без механизма фиксации
- Прямое исполнение штекера для кабельного подключения
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Кабельный зажим для надёжной фиксации кабеля
- Компактная металлическая конструкция разъёма
- Кодированное позиционирование для удобного совмещения разъёма
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при правильном соединении и сборке с кабелем
- Подходит для кабельных сборок, где механизм фиксации не требуется

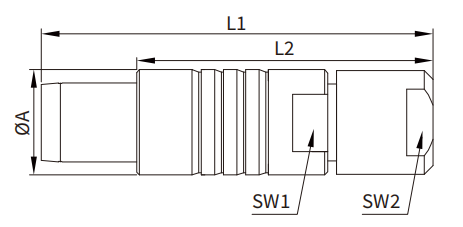

Размеры
| Серия |
A (мм) |
L1 (мм) |
L2 (мм) |
SW1 (мм) |
SW2 (мм) |
| 0F |
9.0 |
36 |
26 |
8 |
8 |
| 1F |
12.0 |
46 |
35 |
10 |
9 |
| 1.5F |
13.0 |
48 |
38 |
11 |
12 |
| 2F |
15.0 |
50 |
38 |
13 |
15 |
| 3F |
18.0 |
62 |
47 |
16 |
15 |
Технические параметры
| Параметр |
Характеристика |
| Рабочая температура |
-55°C ~ +250°C |
| Ресурс подключения |
>5000 циклов |
| Материал изолятора |
PEEK |
| Материал контактов |
Медный сплав, позолоченный |
| Влажность |
Макс. 95% относительной влажности при 60°C |
| Основной материал |
Латунь, никелированная |
| Уплотнение / O-кольцо |
FKM |
| Степень защиты |
IP68 |
| Испытание соляным туманом |
Более 144 часов |
| Экологическое испытание |
55/175/21 |
| Устойчивость к вибрации |
10–2000 Гц, 15g |
| Устойчивость к удару |
100g, 6 мс |
| Экранирующие характеристики |
75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции |
≥1000Ω |
Промышленные применения
- Наружные измерительные приборы
- Промышленная электроника
- Портативное испытательное оборудование
- Системы кабельных сборок
- Оборудование для управления и мониторинга
- Коммуникационное оборудование
