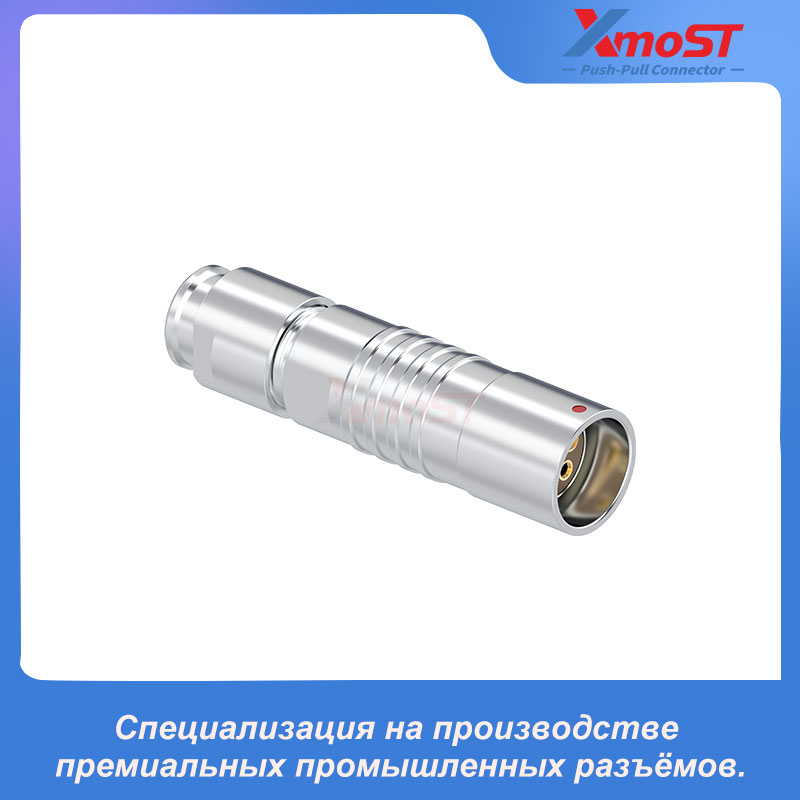

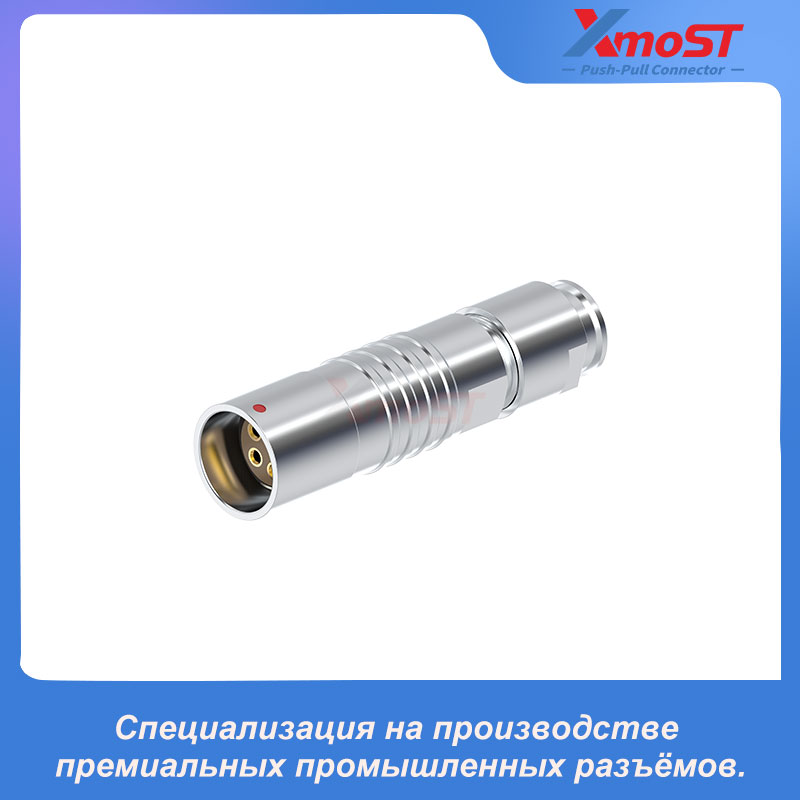

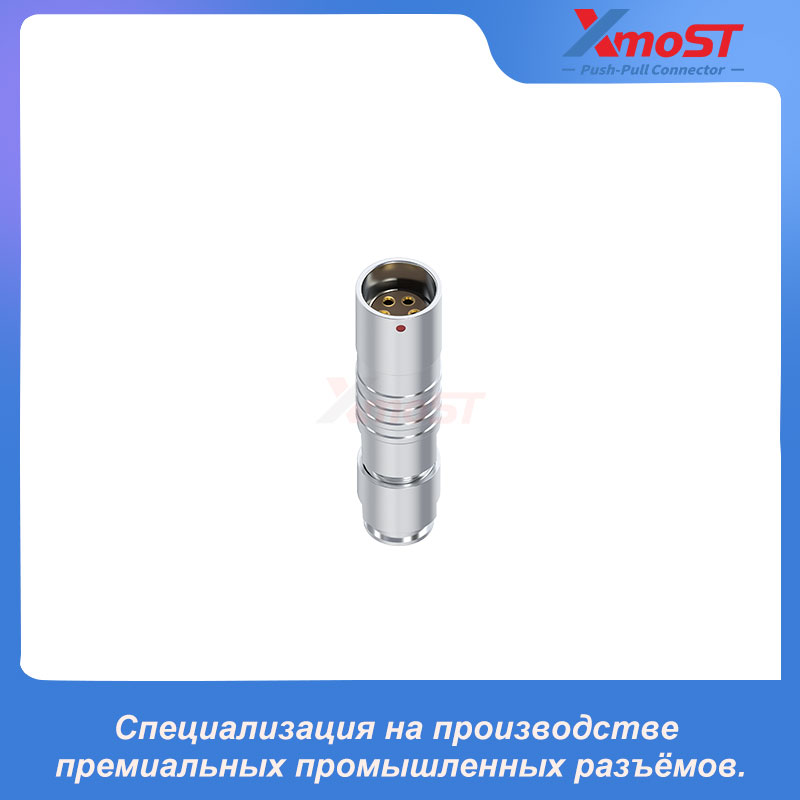

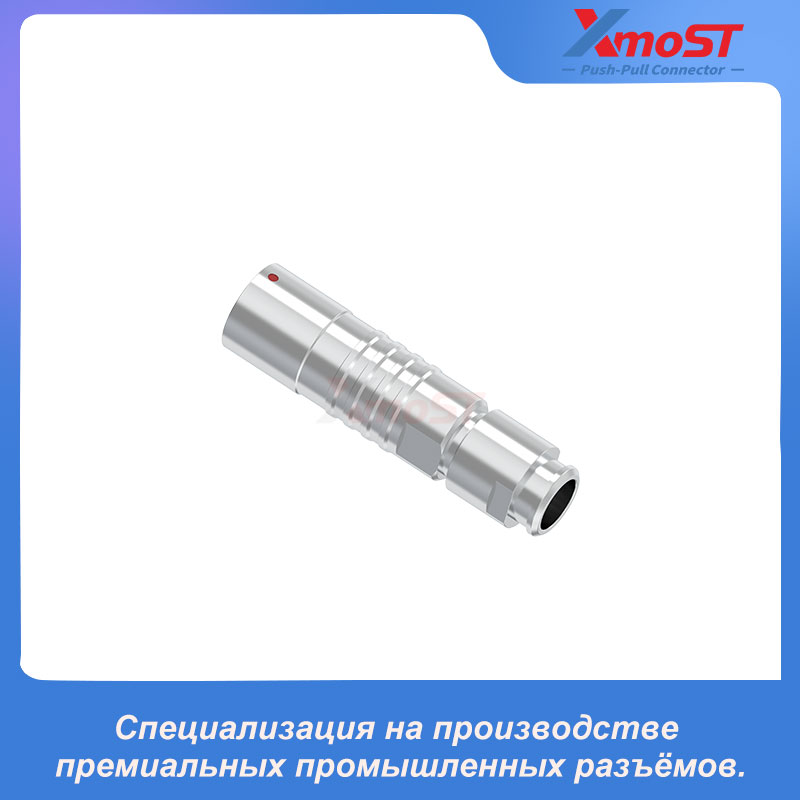

XM-OK31 — плавающий разъём серии F с фиксацией Push-Pull для соединения кабель с кабелем, оснащённый кабельным зажимом и защитным задним кожухом. Он использует систему позиционирования с полукруглым кольцом, варианты 1 или 2, для точного совмещения и предотвращения неправильного соединения. Плавающая конструкция розетки обеспечивает гибкое позиционирование при сборке кабеля, а задний кожух дополнительно защищает область кабельного подключения.
Особенности и преимущества
- Плавающий разъём серии F Push-Pull для соединения кабель с кабелем
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Кабельный зажим для надёжной фиксации кабеля
- Защитный задний кожух для дополнительной защиты конца кабеля
- Позиционирование с защитой от неправильного соединения
- Система Push-Pull с самофиксацией для быстрого соединения
- Компактная металлическая конструкция разъёма
- Плавающее исполнение для интеграции в кабельные сборки
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при соединении и сборке с кабелем

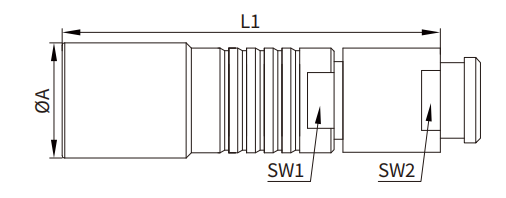

Размеры
| Серия | A (мм) | L1 (мм) | SW2 (мм) | SW1 (мм) |
|---|---|---|---|---|
| 0F | 10.0 | 35 | 7 | 7 |
| 1F | 13.0 | 43 | 10 | 10 |
| 1.5F | 13.5 | 46 | 12 | 11 |
| 2F | 16.0 | 50 | 12 | 13 |
| 3F | 19.0 | 60 | 15 | 16 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Промышленные применения
- Системы межкабельного соединения
- Портативные электронные устройства
- Оборудование для выездного обслуживания
- Мобильные измерительные системы
- Соединения промышленных датчиков и приборов
- Защищённые кабельные сборки
