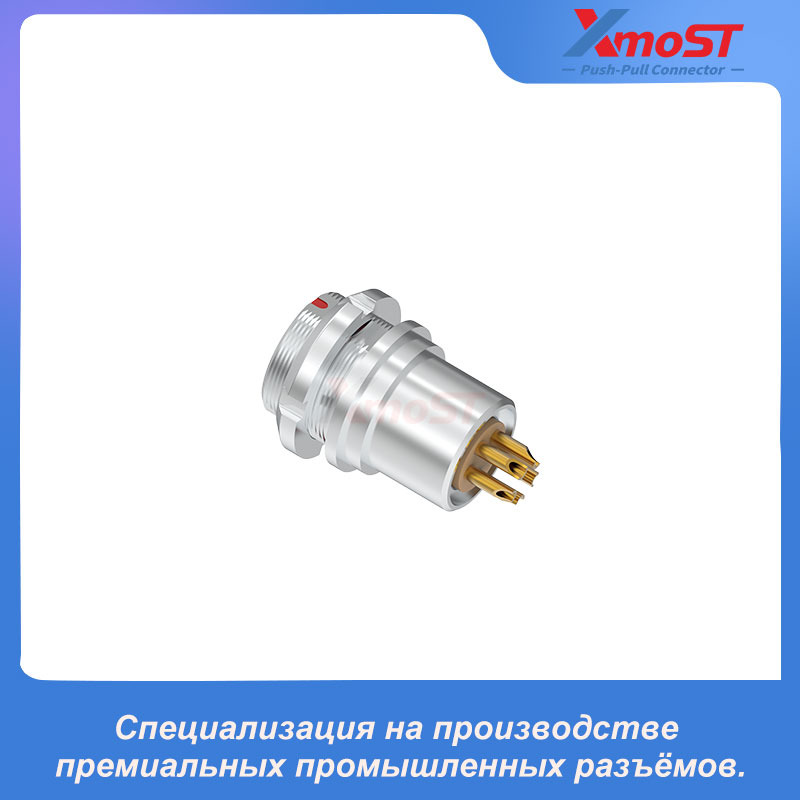

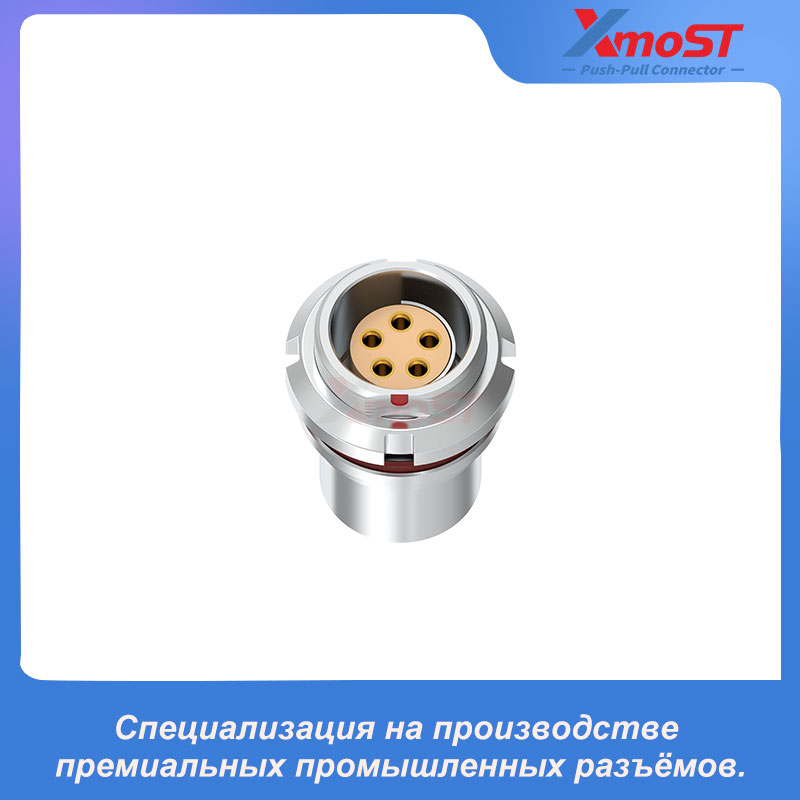

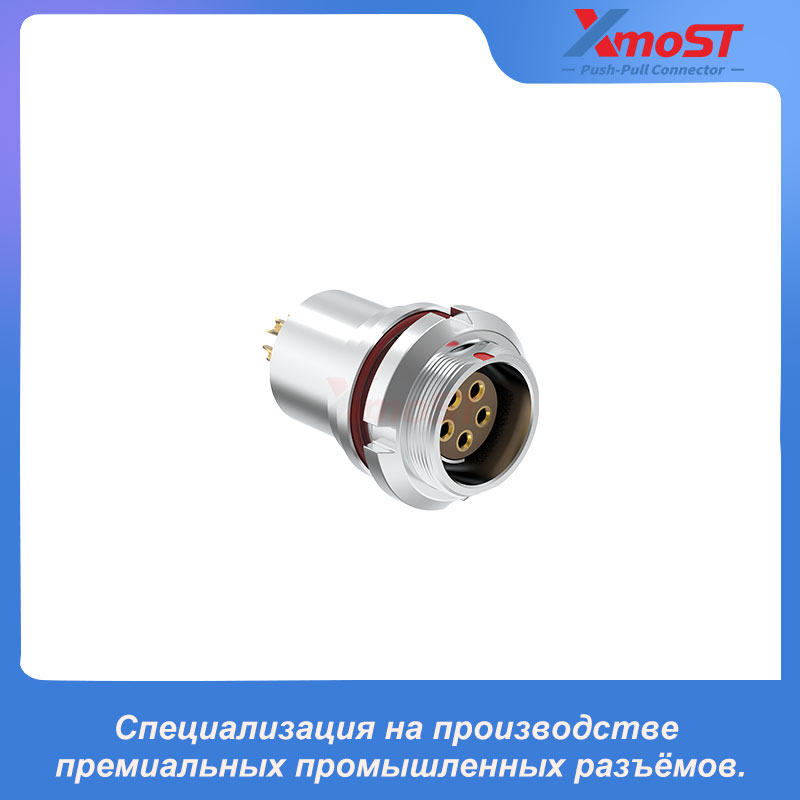

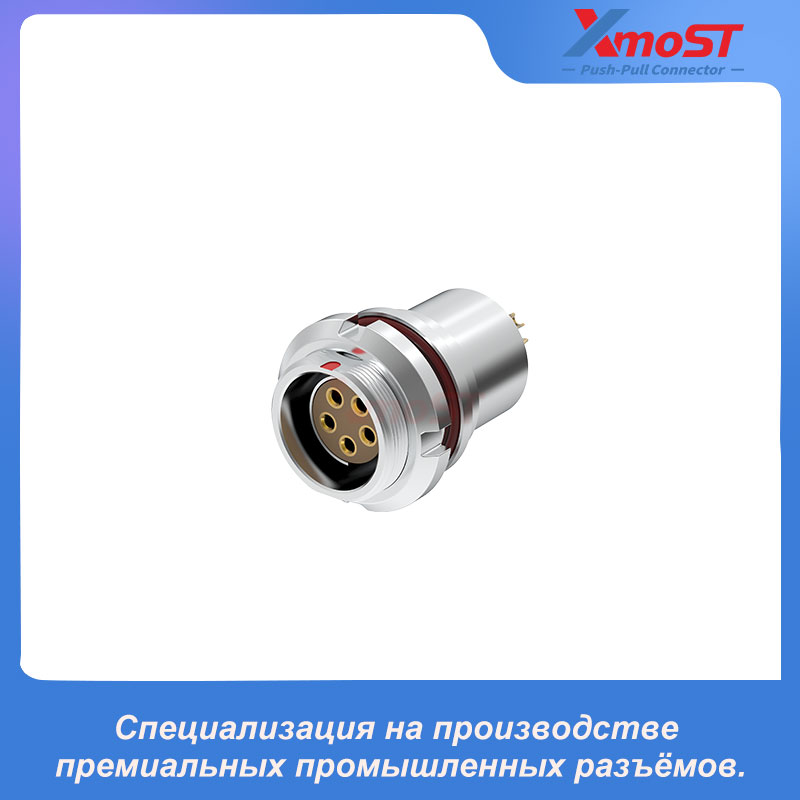

XM-OM31 — водонепроницаемый разъём серии F Push-Pull, выполненный в виде фиксированной гнездовой розетки с внешним креплением гайкой. Он оснащён системой позиционирования с полукруглым кольцом, варианты 1 или 2, для точного совмещения разъёма. Прямое исполнение обеспечивает стабильный панельный монтаж, а водонепроницаемая и вакуумно-герметичная конструкция предназначена для применений, где необходимы защита от окружающей среды и надёжная работа разъёма.
Особенности и преимущества
- Фиксированная водонепроницаемая конструкция разъёма Push-Pull
- Внешнее крепление гайкой для панельной установки
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Водонепроницаемое и вакуумно-герметичное исполнение разъёма
- Система Push-Pull с самофиксацией для быстрого и надёжного соединения
- Прямое исполнение гнездовой розетки
- Компактная металлическая конструкция разъёма
- Определённое позиционирование для надёжного соединения вслепую
- Высокая устойчивость к ударам и вибрации
- Подходит для герметичного оборудования и требовательных применений

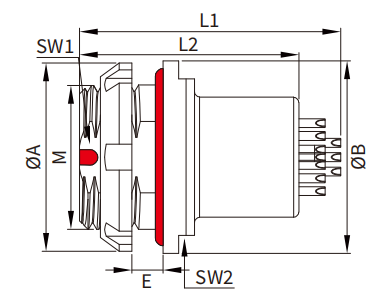

Размеры
| Серия | A (мм) | B (мм) | L1 (мм) | L2 (мм) | M | E (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|---|---|---|
| 0F | 14 | 12 | 21 | 17.0 | M9×0.5 | 3.5 | 8.2 | 11 |
| 1F | 18 | 18 | 26 | 21.0 | M14×1.0 | 3.0 | 12 | 15 |
| 1.5F | 19 | 18 | 23 | 20.0 | M14×1.0 | 3.0 | 12 | 15 |
| 2F | 22 | 20 | 26 | 23.5 | M16×1.0 | 4.0 | 14.3 | — |
| 3F | 27 | 25 | 30 | 24.0 | M20×1.0 | 5.0 | 18 | — |
Монтажное отверстие
| Серия | Размер под ключ SW (мм) | Диаметр монтажного отверстия Ø (мм) |
|---|---|---|
| 0F | 8.3 | 10.1 |
| 1F | 12.1 | 14.1 |
| 1.5F | 12.1 | 14.1 |
| 2F | 14.4 | 16.1 |
| 3F | 18.0 | 20.1 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -20°C ~ +100°C (0F–1.5F); -20°C ~ +80°C (2F–3F) |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 20/80/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
| Скорость утечки | <10⁻⁷ mbar·l·s⁻¹ только для вакуумно-герметичных моделей |
| Максимальное давление | 60 bar (0F–1.5F); 40 bar (2F); 30 bar (3F) |
Промышленные применения
- Портативные беспроводные устройства
- Военное оборудование
- Лабораторное оборудование
- Авиационное оборудование
- Водонепроницаемые корпуса электронного оборудования
- Вакуумно-герметичные измерительные приборы
