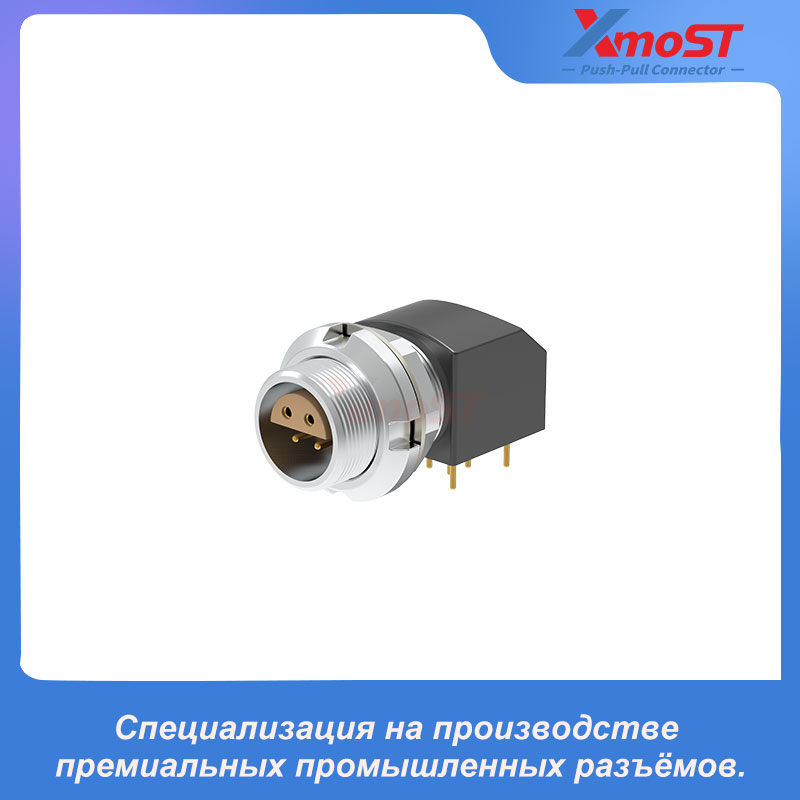

XM-LEXP Гнездовая розетка серии S для PCB 90° с креплением двумя гайками

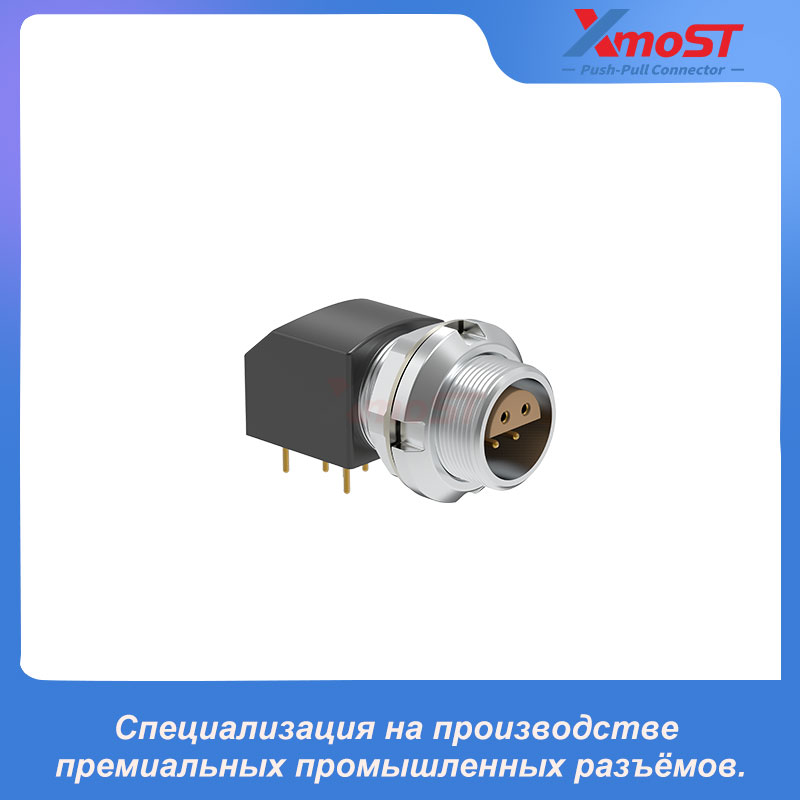

XM-LEXP Гнездовая розетка серии S для PCB 90° с креплением двумя гайками — изображение 2

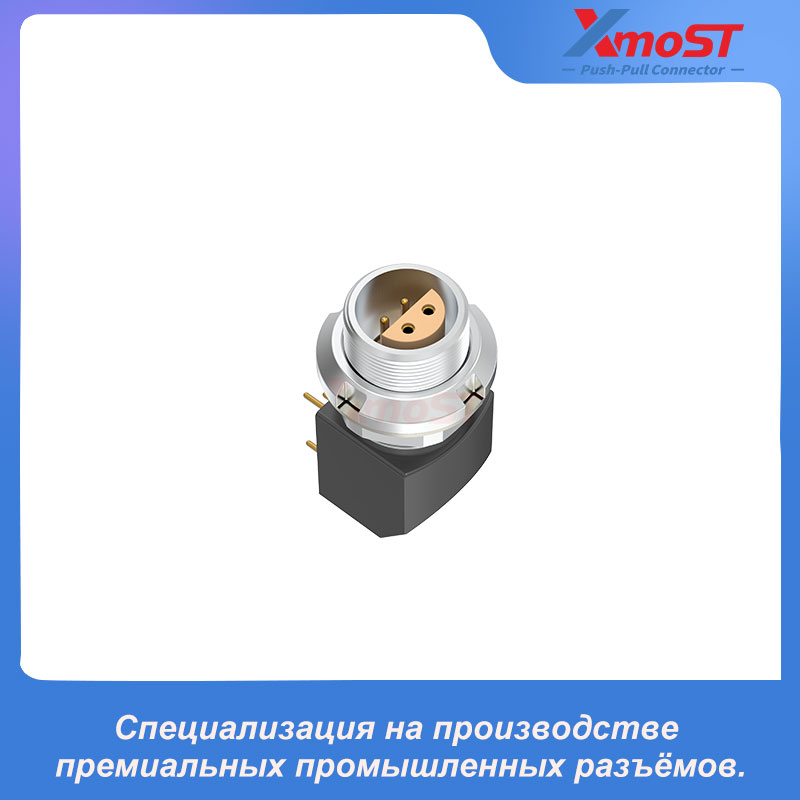

XM-LEXP Гнездовая розетка серии S для PCB 90° с креплением двумя гайками — изображение 3

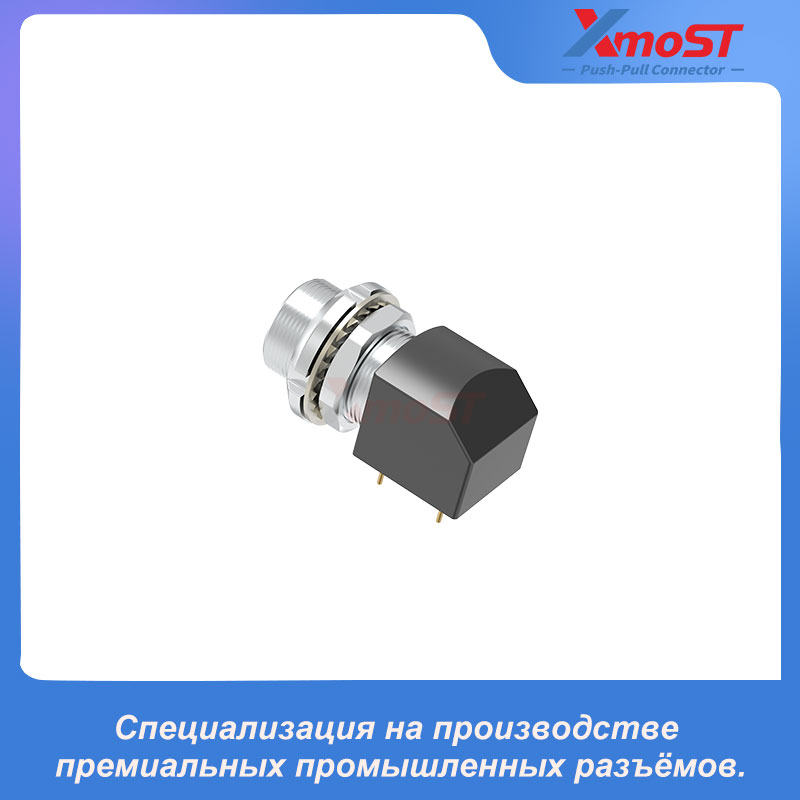

XM-LEXP Гнездовая розетка серии S для PCB 90° с креплением двумя гайками — изображение 4

XM-LEXP Гнездовая розетка серии S для PCB 90° с креплением двумя гайками

XM-LEXP — угловая розетка серии S для PCB с креплением двумя гайками и системой Push-Pull.

  • Модель разъёма: XM-LEXP
  • Тип разъёма: Розетка
  • Направляющий штифт: Ступенчатый изолятор
  • Механизм блокировки: Самоблокирующийся
  • Форма разъёма: Прямая
  • Артикул: XM-LEXP.*S.3** .HLN
  • Применение: Электронное оборудование для печатных плат, системы промышленного управления, прецизионная измерительная аппаратура, контрольно-измерительное оборудование, электронное оборудование

Категория: Метка: Бренд:

XM-LEXP — гнездовая розетка серии S с угловым исполнением 90°, предназначенная для монтажа на печатную плату. Конструкция с двумя гайками обеспечивает надёжную фиксацию на панели, доступны варианты крепления пайкой или винтом. Разъём оснащён системой Push-Pull с самофиксацией и интерфейсом типа «полумесяц» для надёжного соединения и поляризации.

Особенности и преимущества

  • Угловое исполнение 90° для монтажа на печатную плату
  • Крепление двумя гайками для надёжной фиксации на панели
  • Варианты крепления пайкой или винтом
  • Система Push-Pull с самофиксацией
  • Интерфейс в форме «полумесяца» для надёжной поляризации и совмещения
  • Ступенчатый изолятор для поляризации разъёма
  • Экранирование на 360° для полной защиты от электромагнитных помех
  • Компактная конструкция для экономии пространства

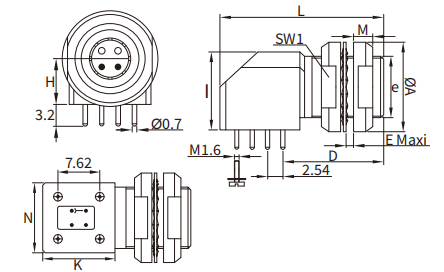

Размеры

Модель A (мм) D (мм) e E (мм) H (мм) K (мм) I (мм) M (мм) N (мм) SW1 (мм) L (мм)
XM-LEXP.0S.302.HLN 12 14.6 M9×0.6 6 6.7 13.3 12.7 2.5 11.7 10 25
XM-LEXP.0S.303.HLN 12 14.6 M9×0.6 6 6.7 13.3 12.7 2.5 11.7 10 25
XM-LEXP.0S.304.HLN 12 14.6 M9×0.6 6 6.7 13.3 12.7 2.5 11.7 10 25
XM-LEXP.1S.302.HLN 15 16.6 M11×0.5 7.5 7.5 13.3 14 3 12.6 13 27
XM-LEXP.1S.303.HLN 15 16.6 M11×0.5 7.5 7.5 13.3 14 3 12.6 13 27
XM-LEXP.1S.304.HLN 15 16.6 M11×0.5 7.5 7.5 13.3 14 3 12.6 13 27
XM-LEXP.1S.305.HLN 15 16.6 M11×0.5 7.5 7.5 13.3 14 3 12.6 13 27
XM-LEXP.1S.306.HLN 15 16.6 M11×0.5 7.5 7.5 13.3 14 3 12.6 13 27

Монтажное отверстие

Серия Диаметр монтажного отверстия Ø (мм)
0S 9.1
1S 11.1

Технические параметры

Параметр Характеристика
Рабочая температура -55℃ / +250℃
Ресурс подключения >5000 циклов
Материал изолятора PEEK
Материал контактов Медный сплав, позолоченный
Материал винта/гайки Латунь, никелированная
Основной материал Латунь, хромированная
Уплотнение / O-кольцо FKM
Степень защиты IP50
Эффективность экранирования 10MHz > 75dB / 1GHz > 40dB
Испытание соляным туманом Более 144 часов
Влажность Макс. 95% относительной влажности при 60℃
Устойчивость к вибрации 10-2000 Гц, 15g
Устойчивость к удару 100g, 6 мс
Экологическое испытание 55/175/21
Сопротивление изоляции ≥1000Ω

Применение в отраслях

  • Электронное оборудование на печатных платах
  • Системы промышленного управления
  • Прецизионное оборудование
  • Испытательное и измерительное оборудование
  • Электронное оборудование
