Описание продукта

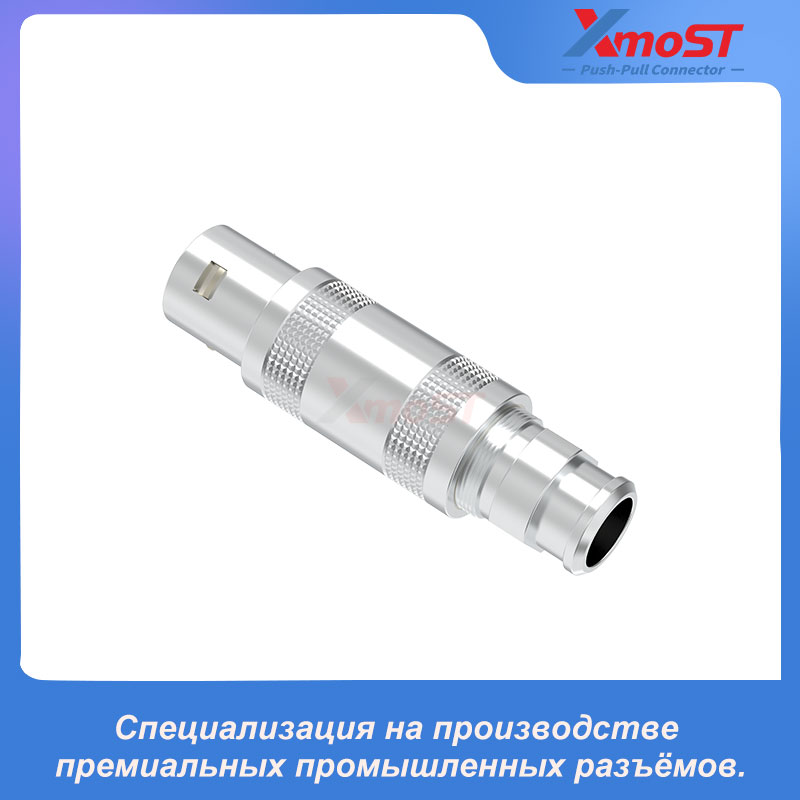

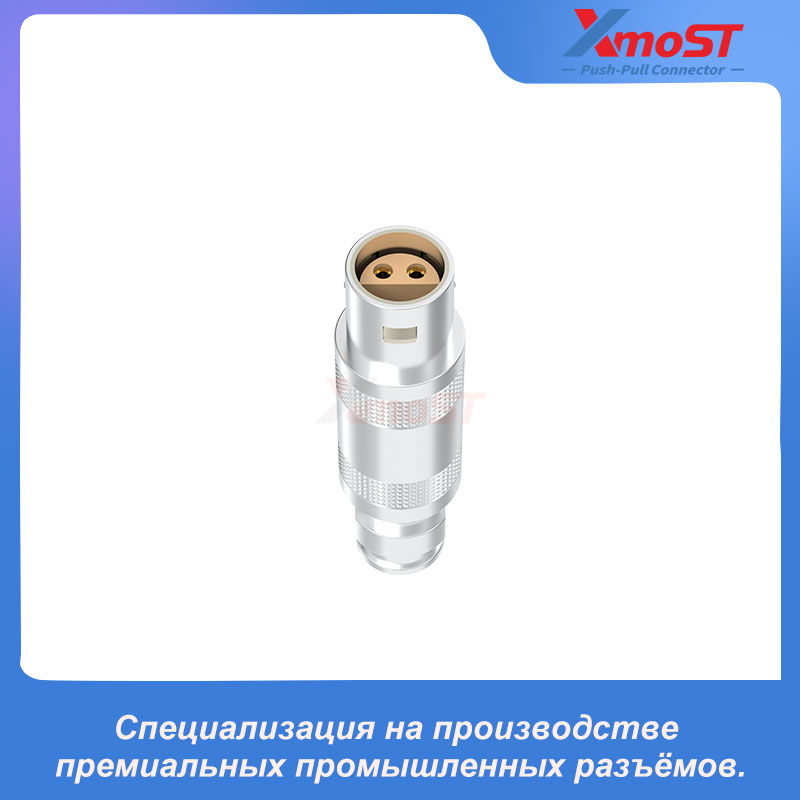

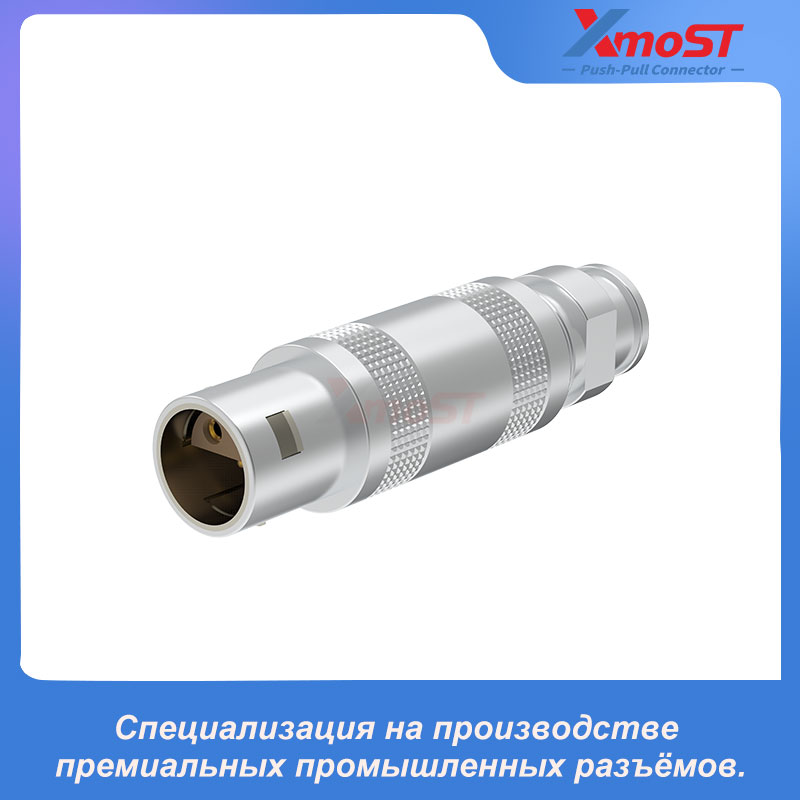

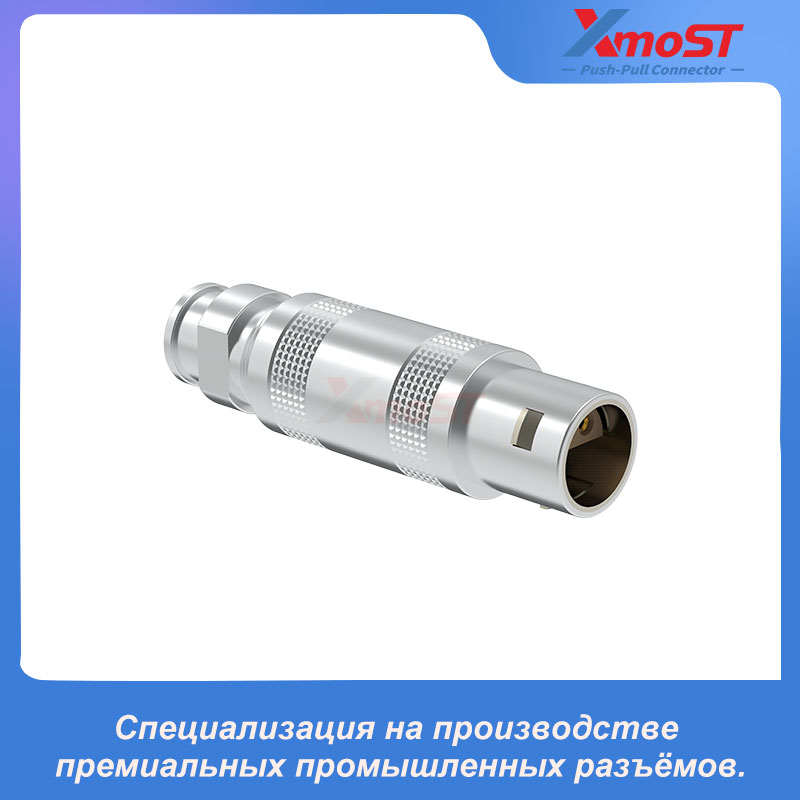

XM-LFFA — прямой штекер серии S с кабельным зажимом и защитным хвостовиком с разгрузкой от натяжения. Он оснащён поляризацией по типу «полумесяц» для надёжного совмещения разъёма и системой Push-Pull с самофиксацией для надёжного соединения. Защитный хвостовик обеспечивает защиту кабеля и разгрузку от натяжения.
Особенности и преимущества
- Система Push-Pull с самофиксацией для надёжного и безопасного соединения
- Поляризация по типу «полумесяц» для надёжного совмещения разъёма
- Прямое исполнение штекера
- Кабельный зажим для надёжного подключения кабеля
- Защитный хвостовик с разгрузкой от натяжения для защиты кабеля
- Экранирование на 360° для полной защиты от электромагнитных помех
- Контакты под пайку или печатный монтаж, прямого или углового исполнения
- Серия S включает одноконтактные исполнения до 230 А и многоконтактные исполнения до 106 контактов

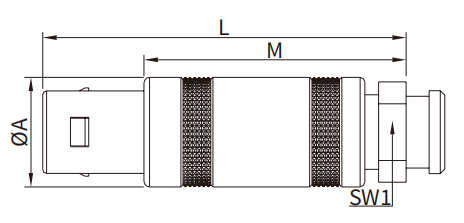

Размеры
| Серия | A (мм) | L (мм) | M (мм) | SW1 (мм) |
|---|---|---|---|---|
| 00S | 6.4 | 26 | 18 | 6 |
| 0S | 9 | 34.5 | 24.5 | 7.3 |
| 1S | 12 | 39.5 | 28 | 9 |
| 2S | 15 | 52 | 40 | 12 |
| 3S | 17.8 | 61 | 46 | 14 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55℃ / +250℃ |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта/гайки | Латунь, никелированная |
| Основной материал | Латунь, хромированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP50 |
| Эффективность экранирования | 10MHz > 75dB / 1GHz > 40dB |
| Испытание соляным туманом | Более 144 часов |
| Влажность | Макс. 95% относительной влажности при 60℃ |
| Устойчивость к вибрации | 10-2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экологическое испытание | 55/175/21 |
| Сопротивление изоляции | ≥1000Ω |
