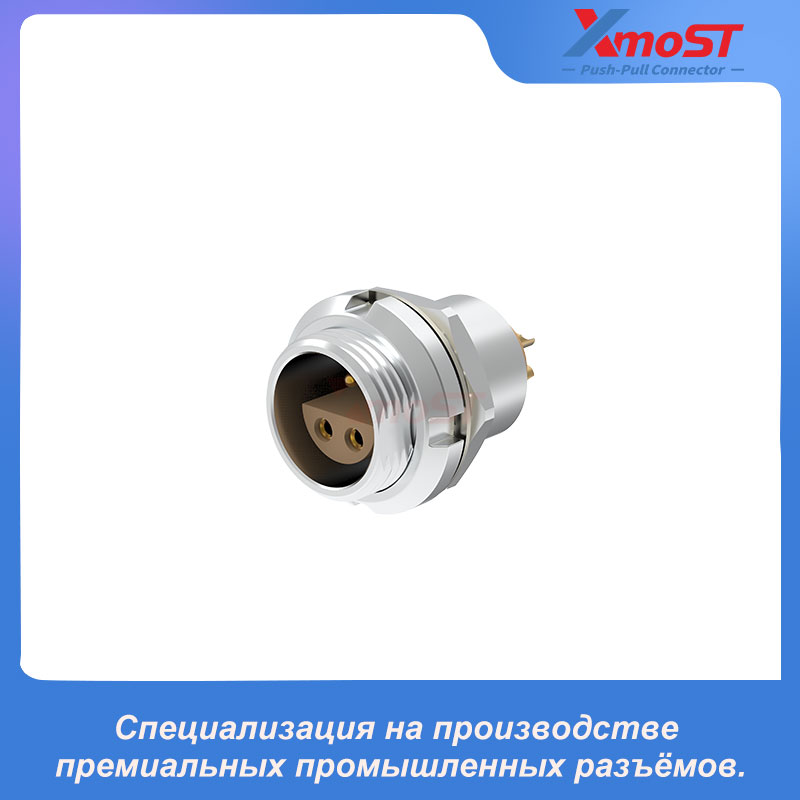

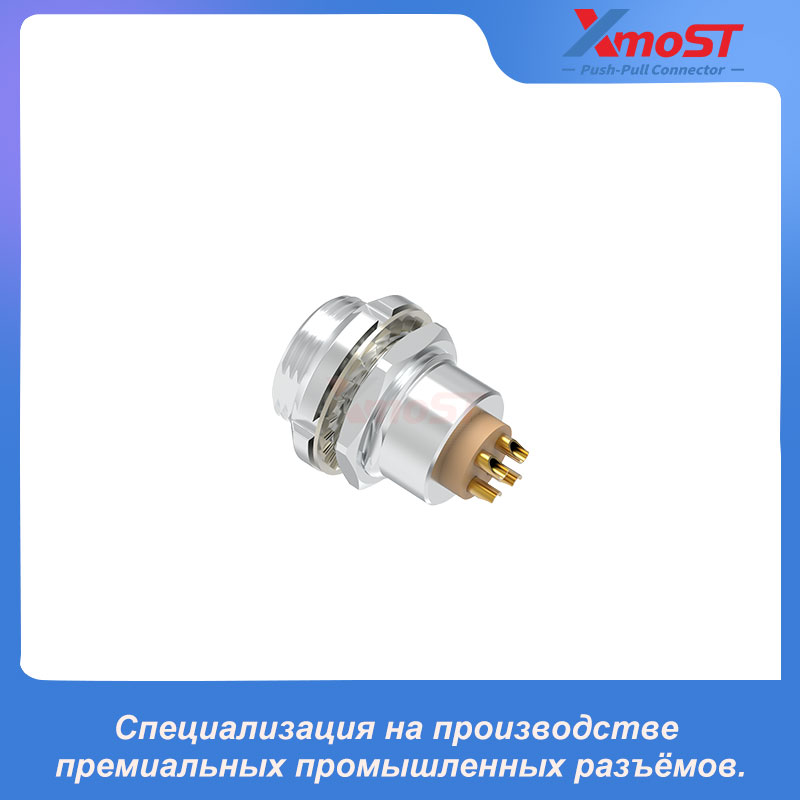

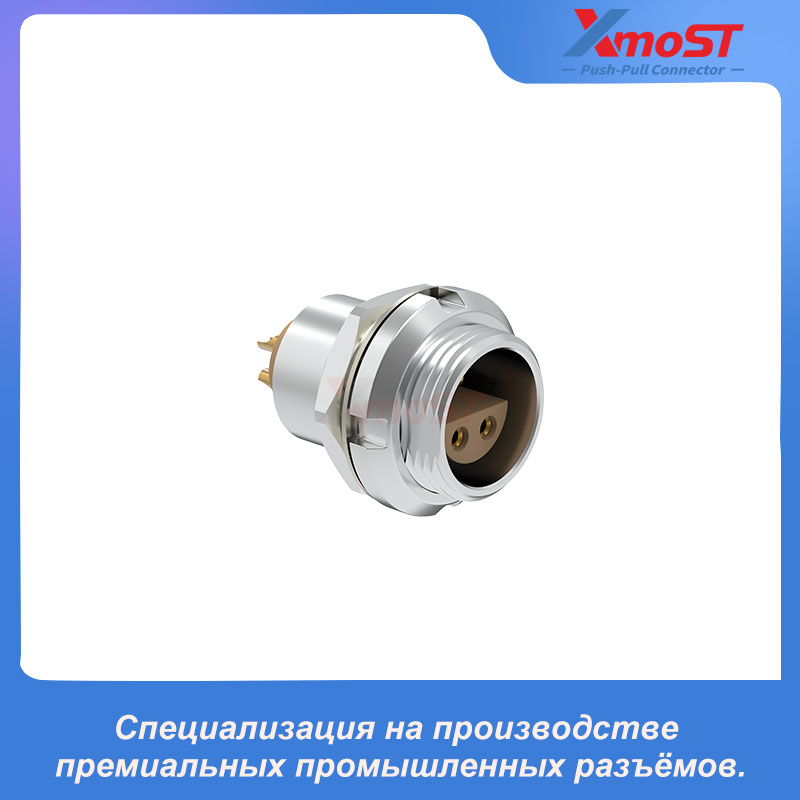

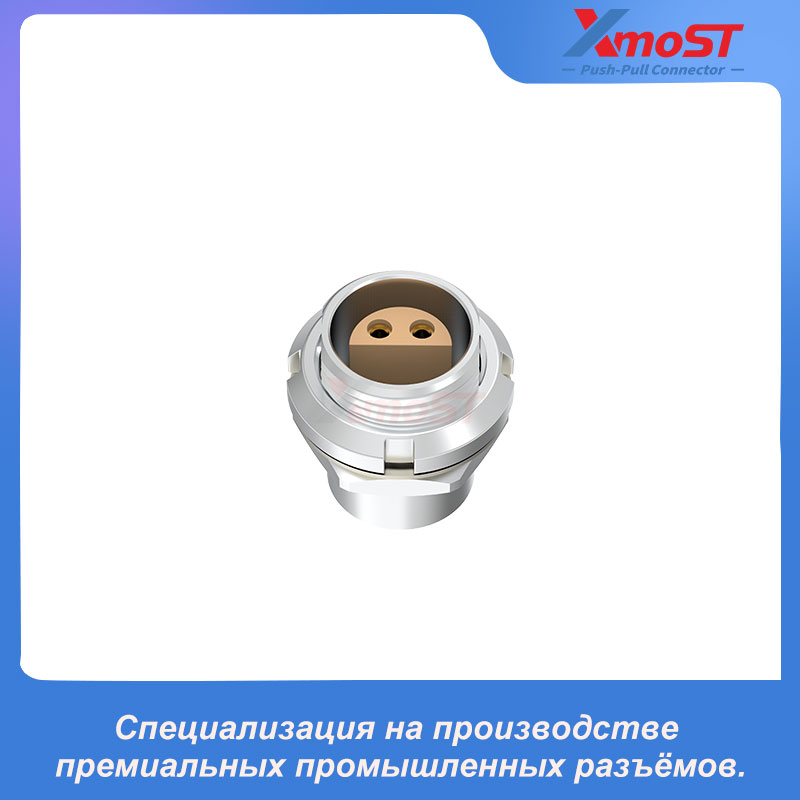

XM-LERD — фиксированная гнездовая розетка серии S с креплением двумя гайками для установки на передней или задней стороне панели. Она оснащена поляризацией по типу «полумесяц» и системой Push-Pull с самофиксацией для надёжного и безопасного соединения. Конструкция с двумя гайками обеспечивает гибкий монтаж с передней или задней стороны панели.
Особенности и преимущества
- Система Push-Pull с самофиксацией для надёжного и безопасного соединения
- Поляризация по типу «полумесяц» для надёжного совмещения разъёма
- Конструкция фиксированной гнездовой розетки
- Крепление двумя гайками для установки с передней или задней стороны панели
- Прямое исполнение разъёма
- Экранирование на 360° для полной защиты от электромагнитных помех
- Контакты под пайку или печатный монтаж, прямого или углового исполнения

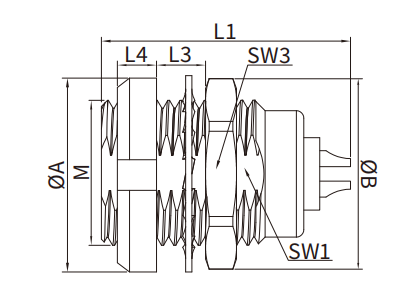

Размеры
| Серия | A (мм) | B (мм) | M | L1 (мм) | L3 (мм) | L4 (мм) | SW1 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|---|
| 0S | 12 | 12.5 | M9×0.6 | 19.5 | 5.5 | 2.5 | 8.2 | 11 |
| 1S | 16 | 15.5 | M12×1.0 | 20.2 | 6.0 | 3.5 | 10.5 | 14 |
| 2S | 20 | 19.2 | M15×1.0 | 24.8 | 6.5 | 3.5 | 13.5 | 17 |
| 3S | 24 | 25.0 | M18×1.0 | 29.0 | 9.0 | 4.5 | 16.5 | 22 |
Монтажное отверстие
| Серия | Размер под ключ SW (мм) | Диаметр монтажного отверстия Ø (мм) |
|---|---|---|
| 0S | 8.3 | 9.1 |
| 1S | 10.6 | 12.1 |
| 2S | 13.6 | 15.1 |
| 3S | 16.6 | 18.1 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55℃ / +250℃ |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта/гайки | Латунь, никелированная |
| Основной материал | Латунь, хромированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP50 |
| Эффективность экранирования | 10MHz > 75dB / 1GHz > 40dB |
| Испытание соляным туманом | Более 144 часов |
| Влажность | Макс. 95% относительной влажности при 60℃ |
| Устойчивость к вибрации | 10-2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экологическое испытание | 55/175/21 |
| Сопротивление изоляции | ≥1000Ω |
Применение в отраслях
- Промышленное оборудование
- Системы промышленного управления
- Прецизионное оборудование
- Испытательное и измерительное оборудование
- Электронное оборудование
