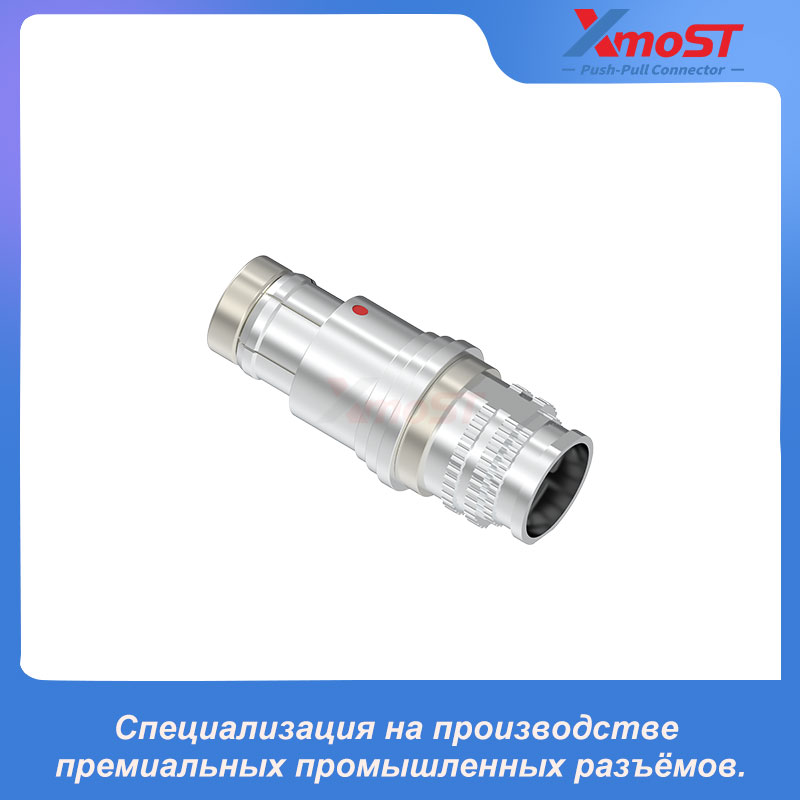

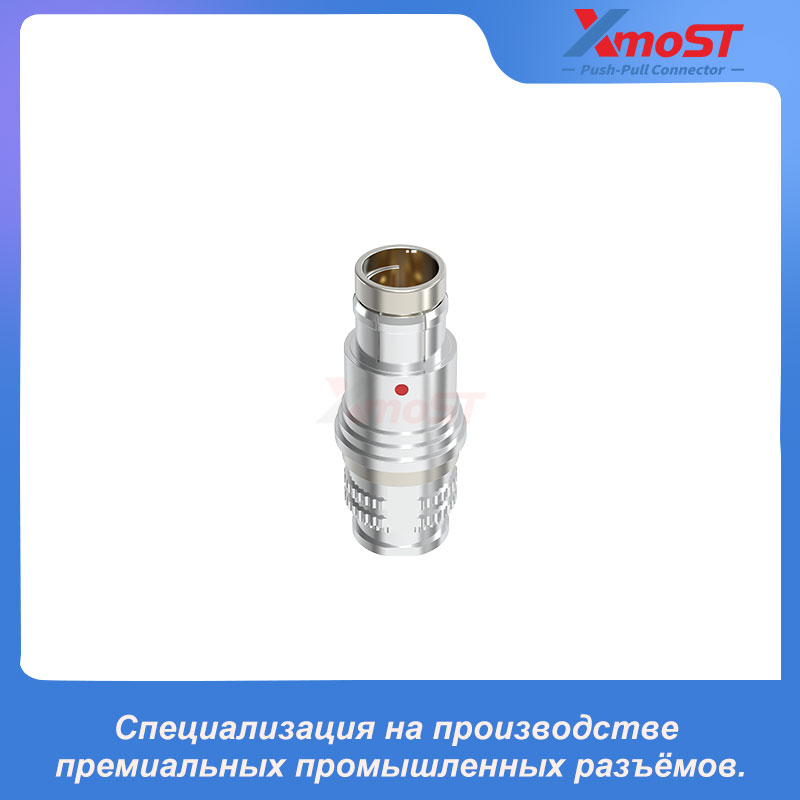

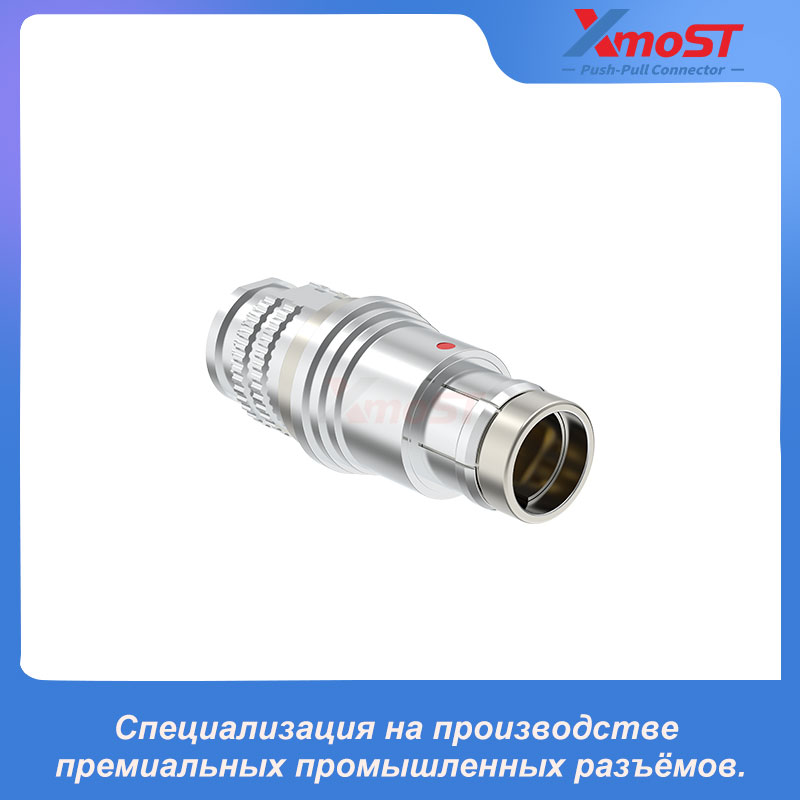

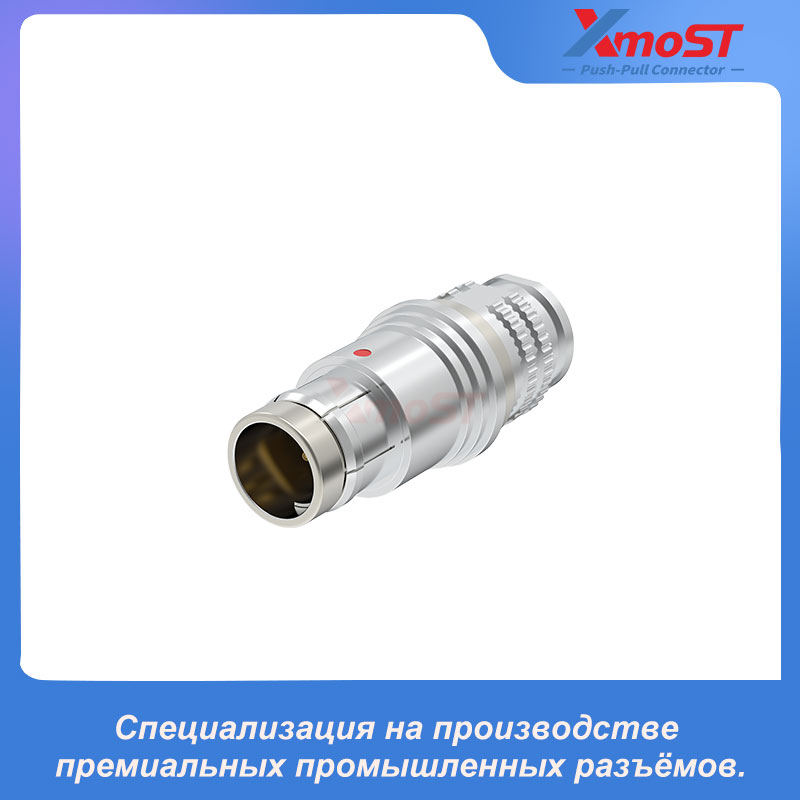

XM-OSS1 — разъём серии F Push-Pull, выполненный в виде короткого прямого штекера для применения при заливке. Он оснащён системой позиционирования с полукруглым кольцом, варианты 1 или 2, которая обеспечивает определённую ориентацию разъёма при соединении. Укороченная конструкция подходит для компактных кабельных сборок и соединений с заливкой, где требуется уменьшенная монтажная длина.
Особенности и преимущества
- Короткая прямая конструкция разъёма Push-Pull
- Специально предназначен для применения при заливке
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Фиксированная ориентация для надёжного соединения
- Компактный корпус для уменьшенной монтажной длины
- Система самофиксации для надёжного соединения
- Металлический корпус для прочной конструкции разъёма
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при правильном соединении и сборке с кабелем

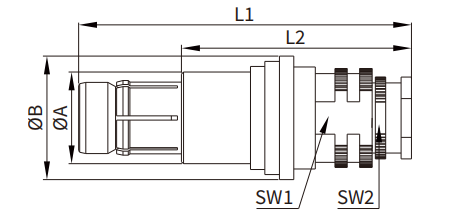

Размеры
| Серия | A (мм) | B (мм) | L1 (мм) | L2 (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|---|
| 0F | 9.0 | 12.0 | 33 | 22 | 10 | 11 |
| 1F | 12.0 | 15.0 | 33 | 23 | 10 | 11 |
| 1.5F | 12.4 | 15.5 | 33 | 23 | 10 | 11 |
| 2F | 15.0 | 18.0 | 44 | 29 | 15 | 16 |
| 3F | 18.0 | 21.0 | 44 | 29 | 15 | 16 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Промышленные применения
- Кабельные сборки с заливкой
- Кабельные соединения медицинского оборудования
- Сборки промышленных датчиков
- Компактные электронные устройства
- Измерительные системы
- Специализированные кабельные жгуты
