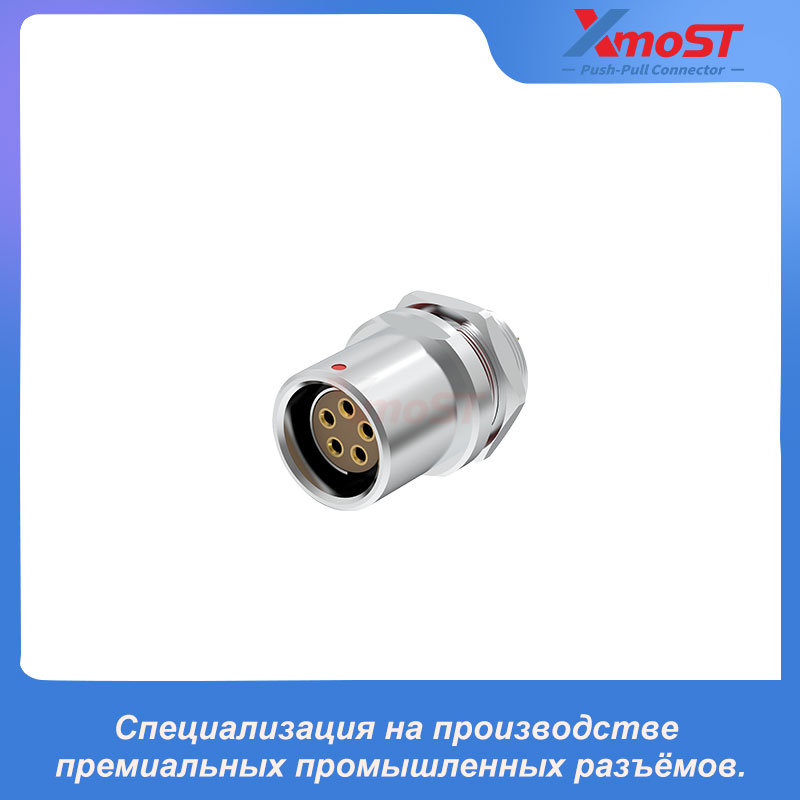

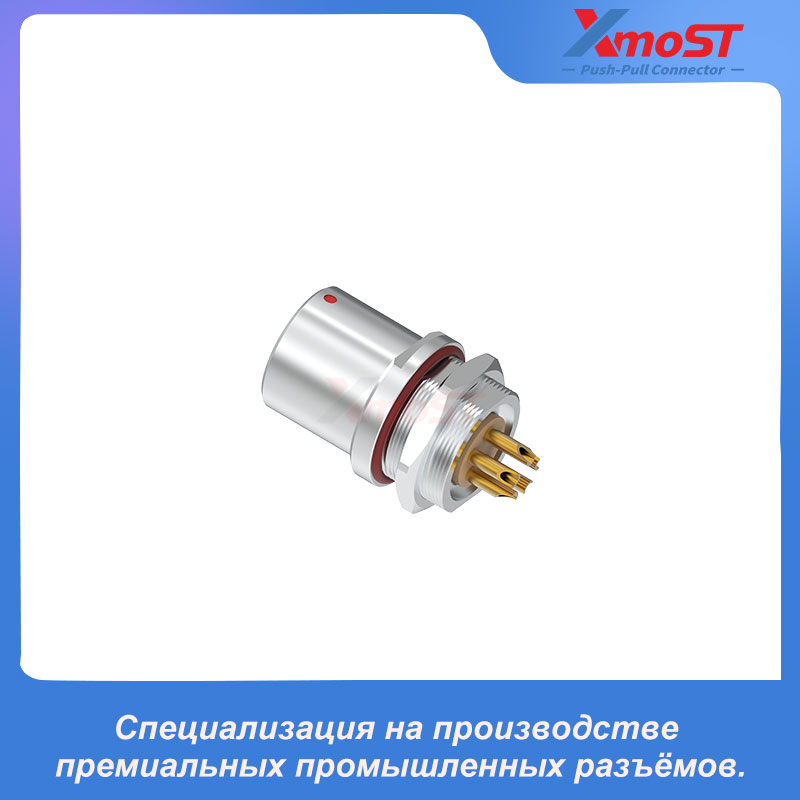

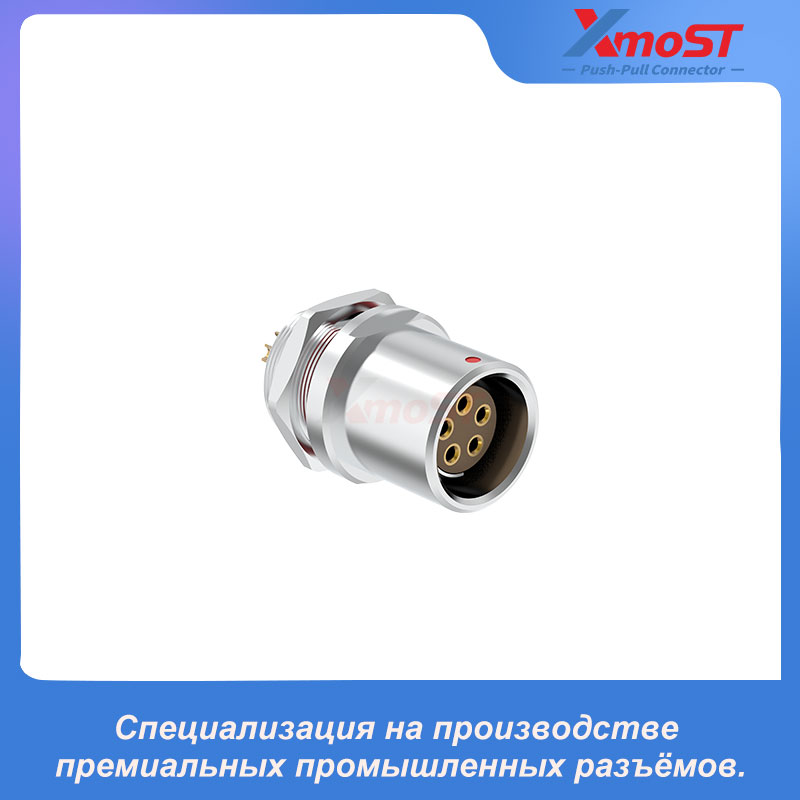

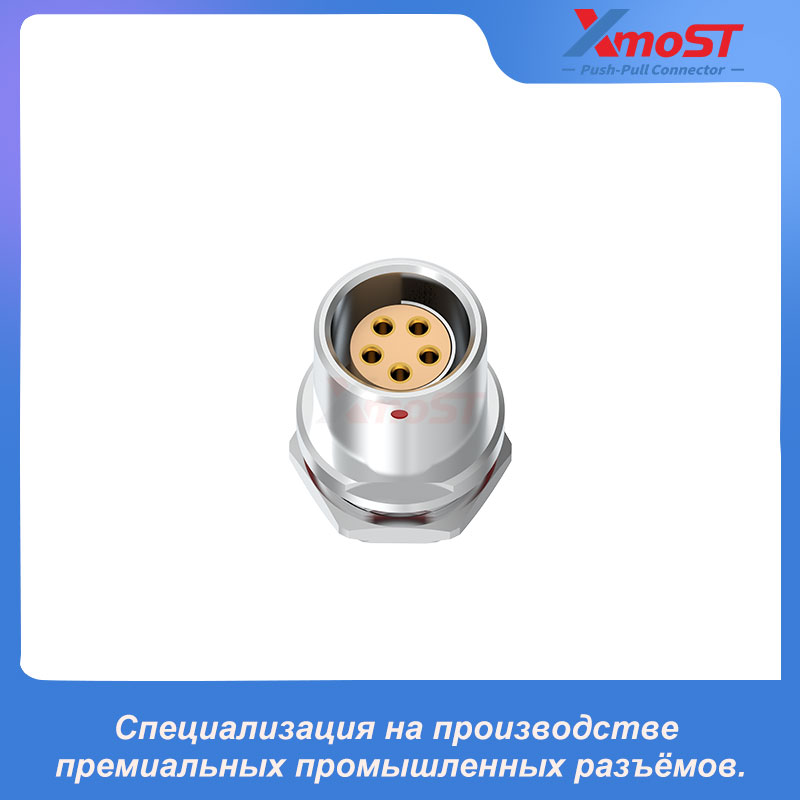

XM-OM41 — водонепроницаемый разъём серии F Push-Pull, выполненный в виде фиксированной гнездовой розетки с выступающим корпусом. Он оснащён системой позиционирования с полукруглым кольцом, варианты 1 или 2, для точного совмещения разъёма. Механизм Push-Pull с самофиксацией обеспечивает надёжное и удобное соединение, а водонепроницаемое/вакуумно-герметичное исполнение предназначено для применений, требующих герметичного соединения.
Особенности и преимущества
- Фиксированная гнездовая конструкция водонепроницаемого разъёма
- Выступающий корпус с определённым интерфейсом подключения
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Система Push-Pull с самофиксацией для надёжного соединения
- Водонепроницаемое и вакуумно-герметичное исполнение
- Компактная металлическая конструкция разъёма
- Кодированное позиционирование для надёжного соединения вслепую
- Высокая устойчивость к ударам и вибрации
- Степень защиты IP68 для герметичных применений
- Подходит для оборудования, требующего защищённого панельного подключения

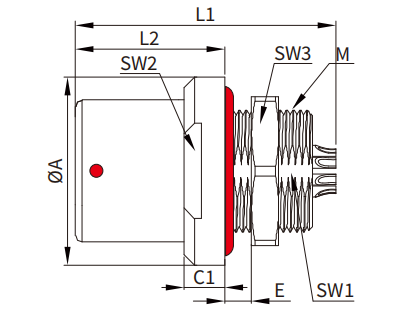

Размеры
| Серия | A (мм) | L1 (мм) | L2 (мм) | M | C1 (мм) | E (мм) | SW1 (мм) | SW2 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 0F | 14.5 | 22.5 | 11.0 | M9×0.5 | 2.5 | 5.0 | 8.2 | 12.0 | 11.0 |
| 1F | 18.0 | 26.0 | 15.5 | M14×1.0 | 3.0 | 4.0 | 12.0 | 14.0 | 17.0 |
| 1.5F | 19.0 | 28.0 | 13.6 | M14×1.0 | 3.0 | 5.0 | 12.0 | 15.0 | 17.0 |
| 2F | 21.0 | 30.0 | 15.5 | M16×1.0 | 4.0 | 4.1 | 14.0 | 17.0 | 19.0 |
| 3F | 22.0 | 30.0 | 19.0 | M18×1.0 | 4.0 | 5.0 | 16.5 | 22.0 | 22.0 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -20°C ~ +100°C (0F–1.5F); -20°C ~ +80°C (2F–3F) |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 20/80/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
| Скорость утечки | <10⁻⁷ mbar·l·s⁻¹ только для вакуумно-герметичных моделей |
| Максимальное давление | 60 bar (0F–1.5F); 40 bar (2F); 30 bar (3F) |
Промышленные применения
- Портативные беспроводные устройства
- Военное оборудование
- Лабораторное оборудование
- Авиационное оборудование
- Вакуумно-герметичные приборы
- Наружное электронное оборудование
