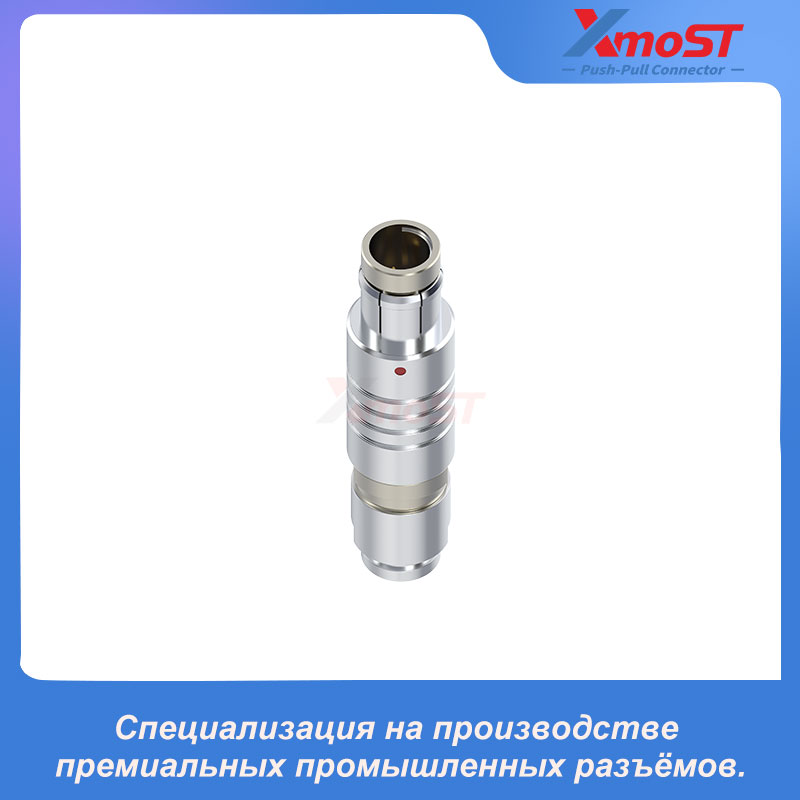

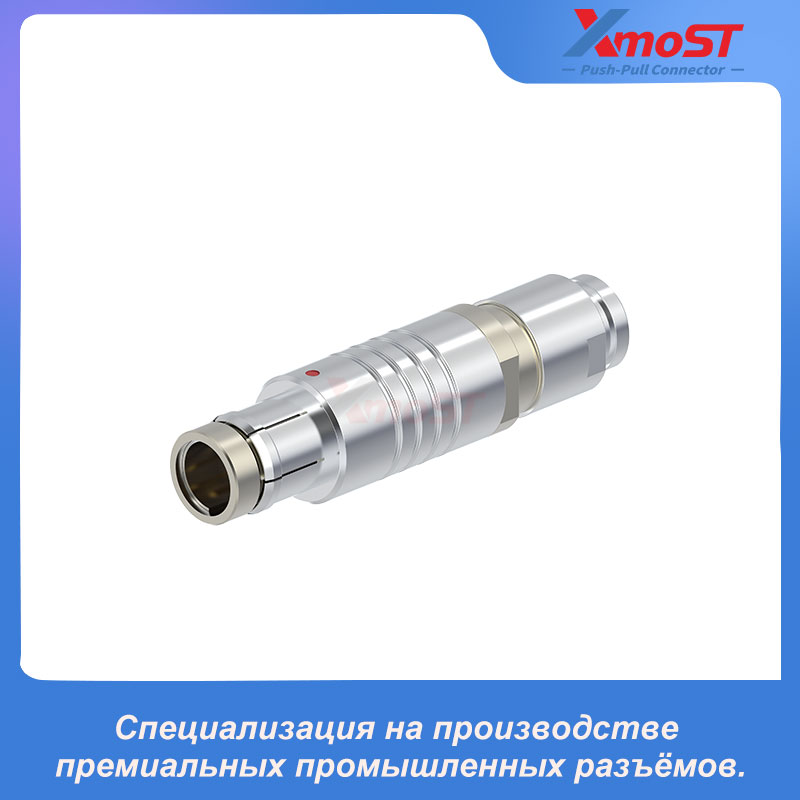

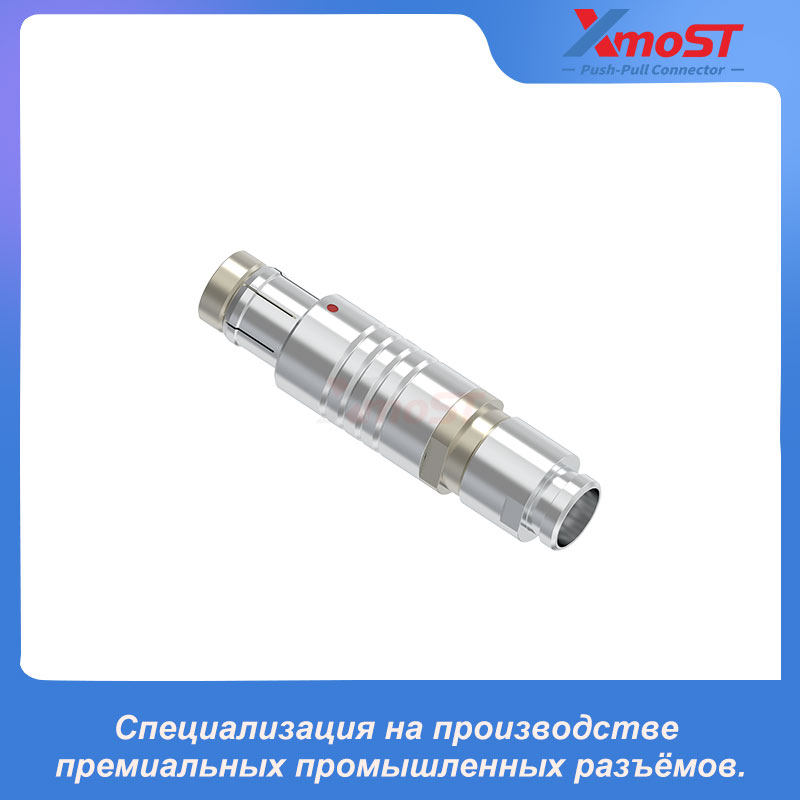

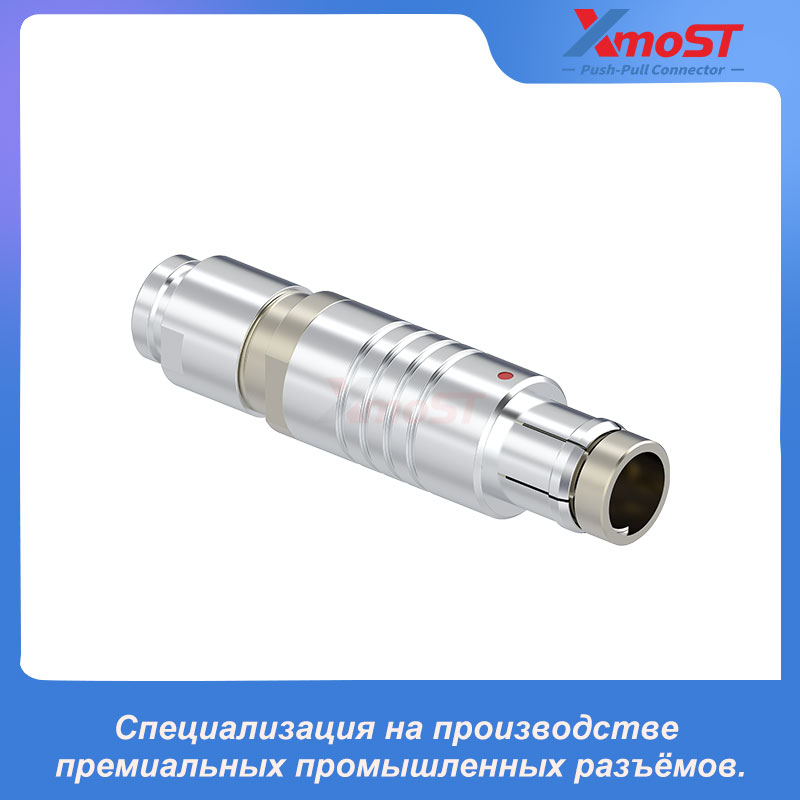

XM-OS41 — разъём серии F с фиксацией Push-Pull, выполненный в виде стандартного прямого штекера с кабельным зажимом и защитной задней крышкой. Он оснащён позиционированием с полукруглым кольцом, варианты 1 или 2, для надёжного совмещения разъёма и удобного соединения вслепую. Конструкция разъёма Push-Pull с самофиксацией обеспечивает быстрое и надёжное соединение, а задняя крышка дополнительно защищает область кабельного подключения.
Особенности и преимущества
- Стандартная прямая конструкция разъёма Push-Pull
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Система разъёма с самофиксацией для быстрого и надёжного соединения
- Кабельный зажим для стабильной фиксации кабеля
- Защитная задняя крышка для дополнительной защиты конца кабеля
- Компактная металлическая конструкция разъёма
- Конструкция для соединения вслепую и надёжного совмещения разъёма
- Высокая устойчивость к ударам и вибрации
- Подходит для требовательных применений водонепроницаемых разъёмов
- Доступен в нескольких размерах серии F от 0F до 3F
Размеры
| Серия | A (мм) | L1 (мм) | L2 (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|
| 0F | 11.5 | 51 | 27 | 8 | 8 |
| 1F | 13.5 | 52 | 41 | 10 | 9 |
| 1.5F | 12.5 | 58 | 48 | 11 | 11 |
| 2F | 16.5 | 57 | 45 | 13 | 13 |
| 3F | 18.0 | 68 | 53 | 16 | 15 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Product Industry Applications
- Outdoor Electronic Equipment
- Industrial Control Systems
- Medical and Dental Equipment
- Test & Measurement Equipment
- Automation Equipment
- Waterproof Cable Assemblies
- Electronic Instrumentation
