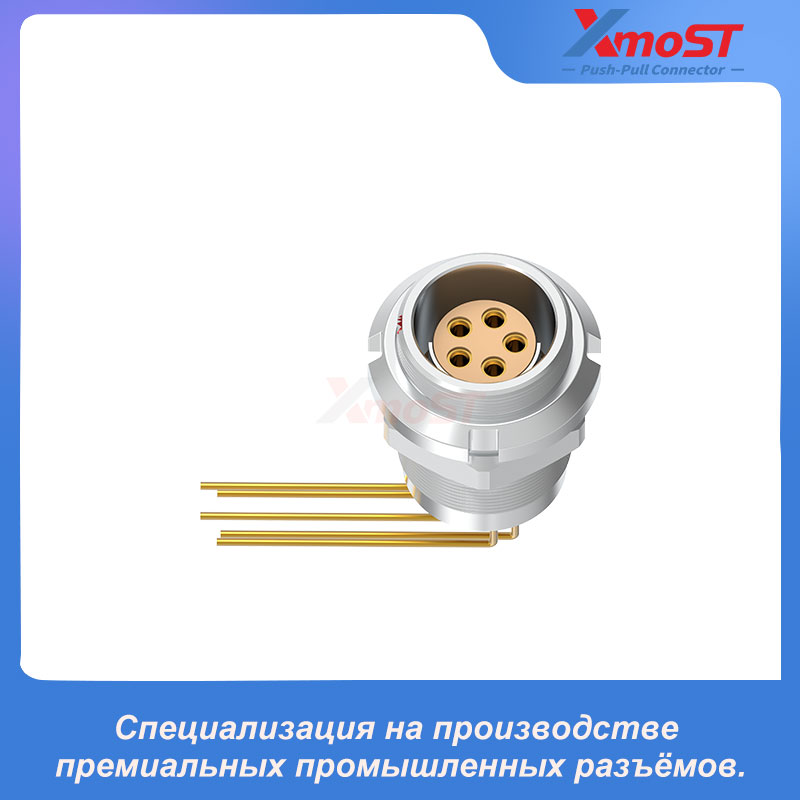

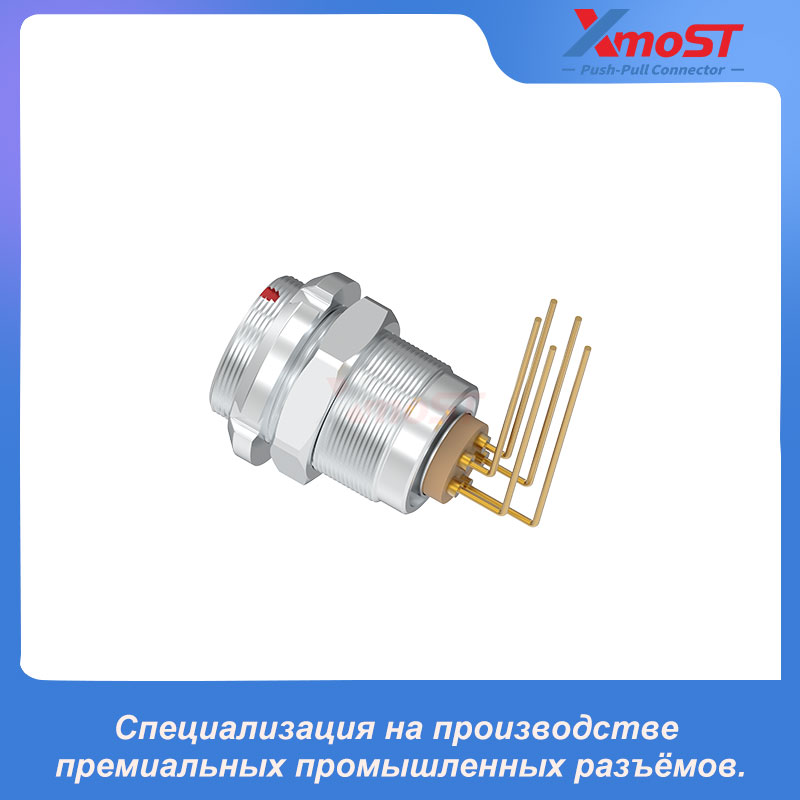

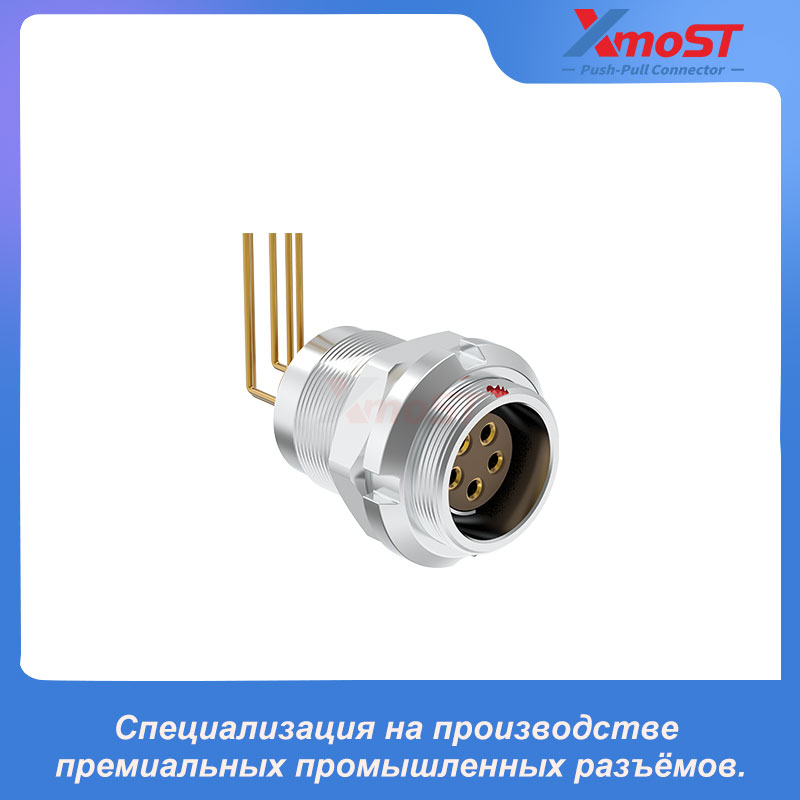

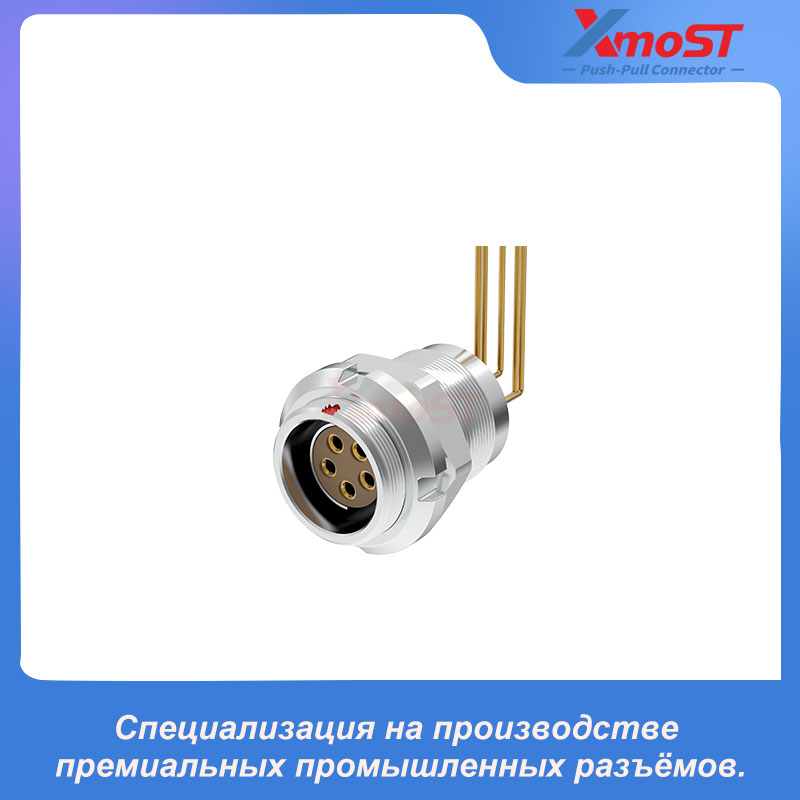

XM-OG51 — угловая гнездовая розетка серии F 90° для монтажа на печатную плату. Она оснащена внешним креплением гайкой и системой позиционирования с полукруглым кольцом, варианты 1 или 2, для точного совмещения разъёма. Механизм Push-Pull с самофиксацией обеспечивает быстрое и надёжное соединение, а угловое исполнение 90° позволяет интегрировать разъём в конструкции с боковым подключением к печатной плате.
Особенности и преимущества
- Угловое исполнение разъёма 90° для печатной платы
- Гнездовая розетка для применения на PCB
- Внешнее крепление гайкой для фиксации на панели
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Система Push-Pull с самофиксацией
- Боковое направление подключения для интеграции с PCB
- Компактная металлическая конструкция разъёма
- Кодированное позиционирование для удобного соединения вслепую
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при соединении и сборке с кабелем

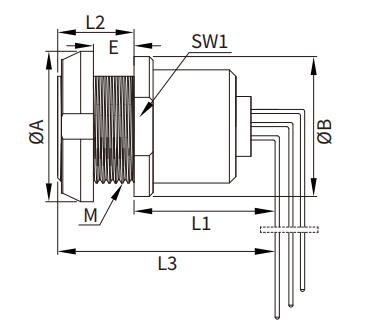

Размеры
| Серия | A (мм) | B (мм) | SW1 (мм) | M | E (мм) | L1 (мм) | L2 (мм) | L3 (мм) |
|---|---|---|---|---|---|---|---|---|
| 0F | 12 | 11 | 10 | M9×0.5 | 3.5 | 13 | 6.5 | 20.0 |
| 1F | 15 | 14 | — | M12×1.0 | 4.0 | 13 | 8.0 | 22.0 |
| 1.5F | 18 | 16 | — | M16×1.0 | 3.0 | 14 | 7.0 | 21.5 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Промышленные применения
- Электронные узлы на печатных платах
- Платы промышленного управления
- Встраиваемое электронное оборудование
- Измерительные системы
- Оборудование для испытаний и измерений
- Оборудование для автоматизации
