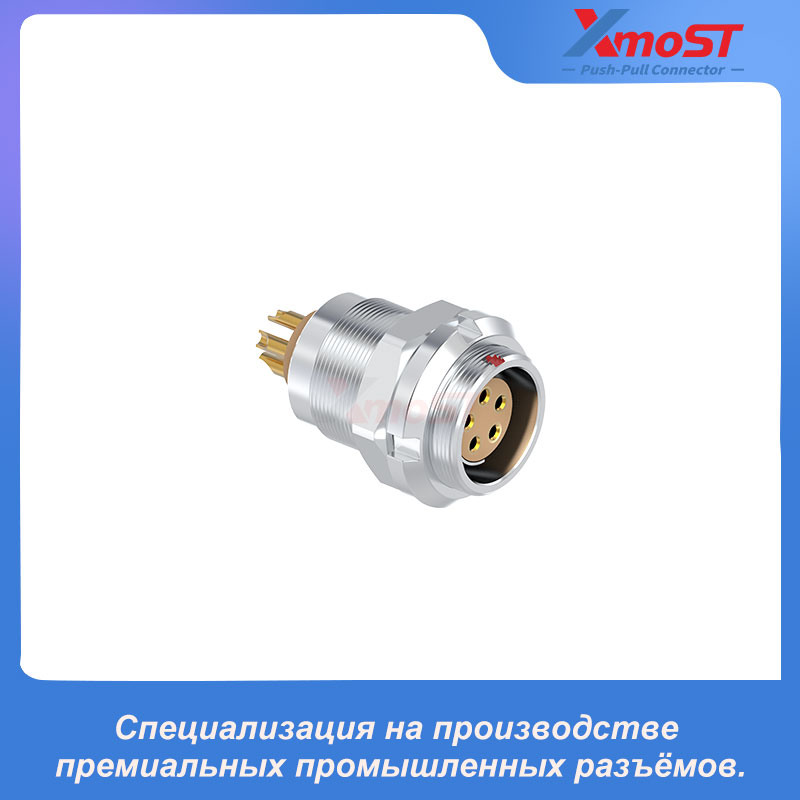

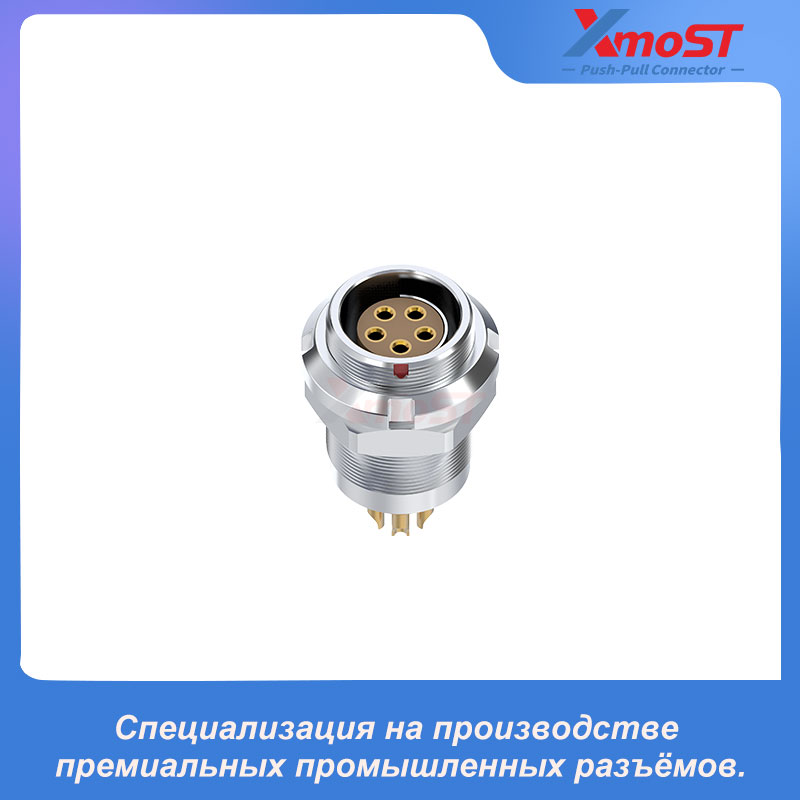

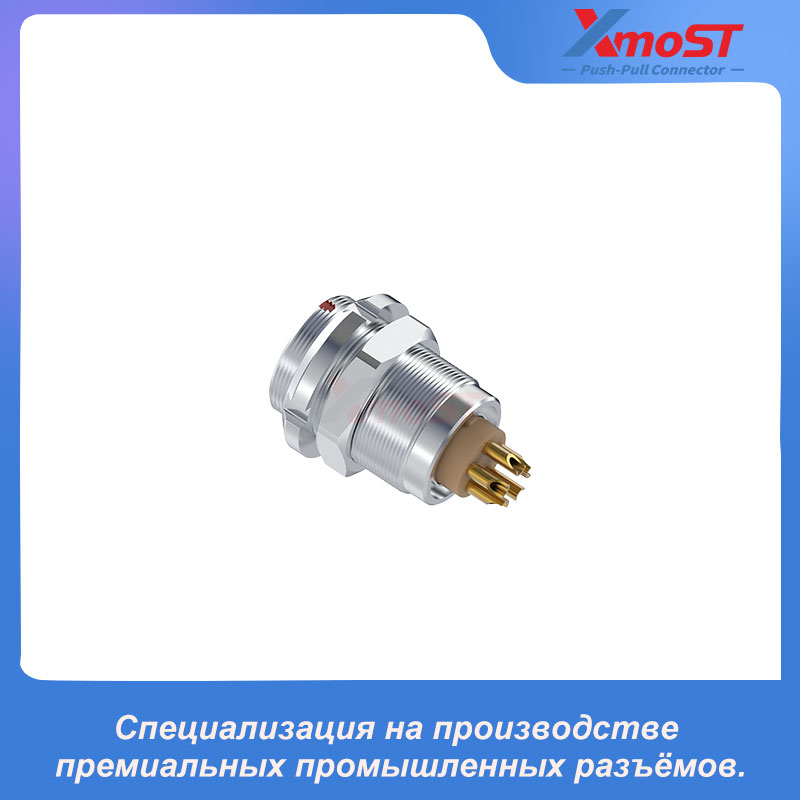

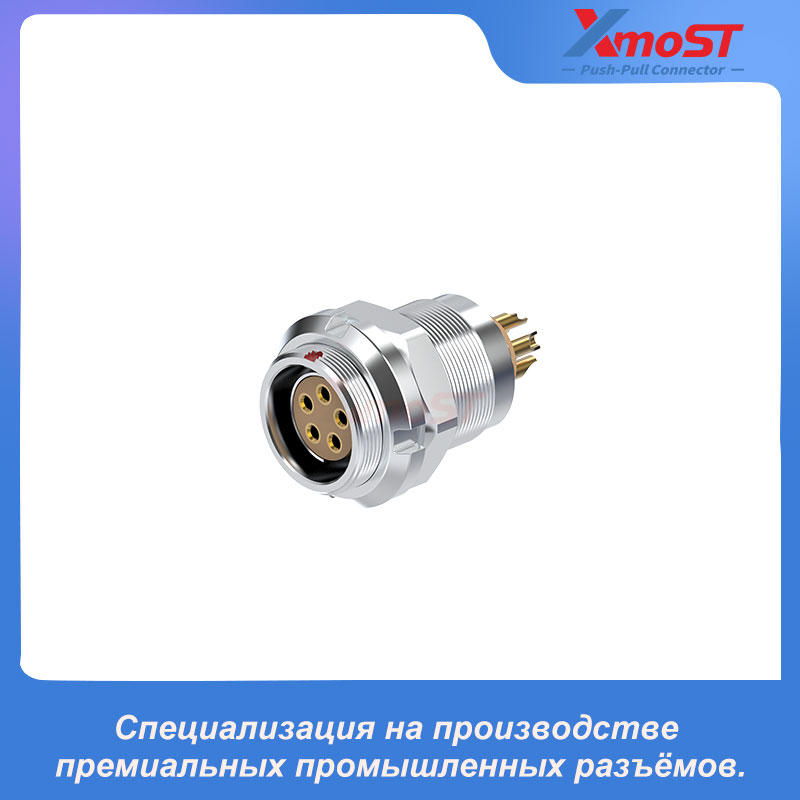

XM-OG51 — разъём серии F с фиксацией Push-Pull, выполненный в виде фиксированной гнездовой розетки с двойным креплением гайками для внутренней или внешней установки на панели. Он оснащён системой позиционирования с полукруглым кольцом, варианты 1 или 2, для надёжного совмещения разъёма и удобного соединения. Фиксированная конструкция обеспечивает стабильный монтаж в оборудовании, где требуется надёжная установка на панели.
Особенности и преимущества
- Фиксированная гнездовая конструкция разъёма Push-Pull
- Двойное крепление гайками для внутреннего или внешнего монтажа на панели
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Система самофиксации для надёжного соединения
- Прямое исполнение розетки для интеграции в стационарное оборудование
- Компактная металлическая конструкция разъёма
- Кодированное позиционирование для удобного соединения вслепую
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при соединении и сборке с кабелем
- Доступны несколько размеров серии F от 0F до 3F

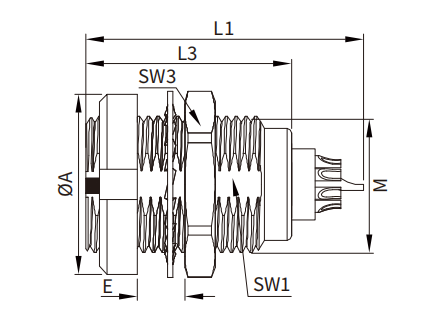

Размеры
| Серия | A (мм) | L1 (мм) | L3 (мм) | M | E (мм) | SW1 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|
| 0F | 12 | 20 | 14.5 | M9×0.5 | 8 | 8 | 11 |
| 1F | 15 | 24 | 16.5 | M12×1.0 | 8 | 10 | 14 |
| 1.5F | 19 | 24 | 15.5 | M14×1.0 | 8 | 13 | 17 |
| 2F | 20 | 27.5 | 18.5 | M15×1.0 | 10 | 13.5 | 17 |
| 3F | 23 | 30.5 | 22.5 | M18×1.0 | 14 | 16.5 | 22 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Промышленные применения
- Панели промышленного управления
- Наружное электронное оборудование
- Оборудование для автоматизации
- Системы испытаний и измерений
- Электронная измерительная аппаратура
- Коммуникационное оборудование
