Описание

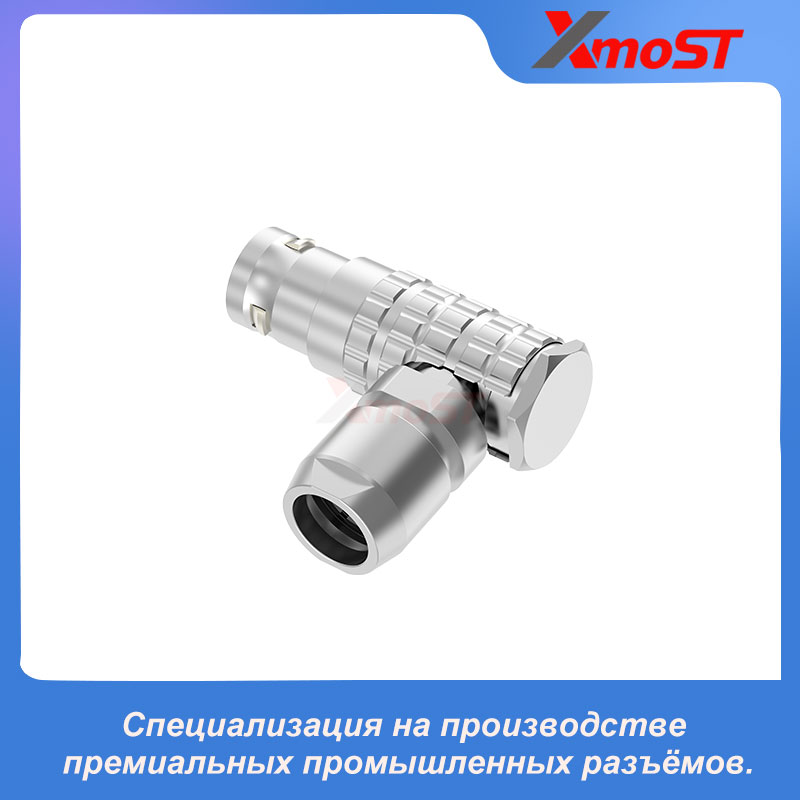

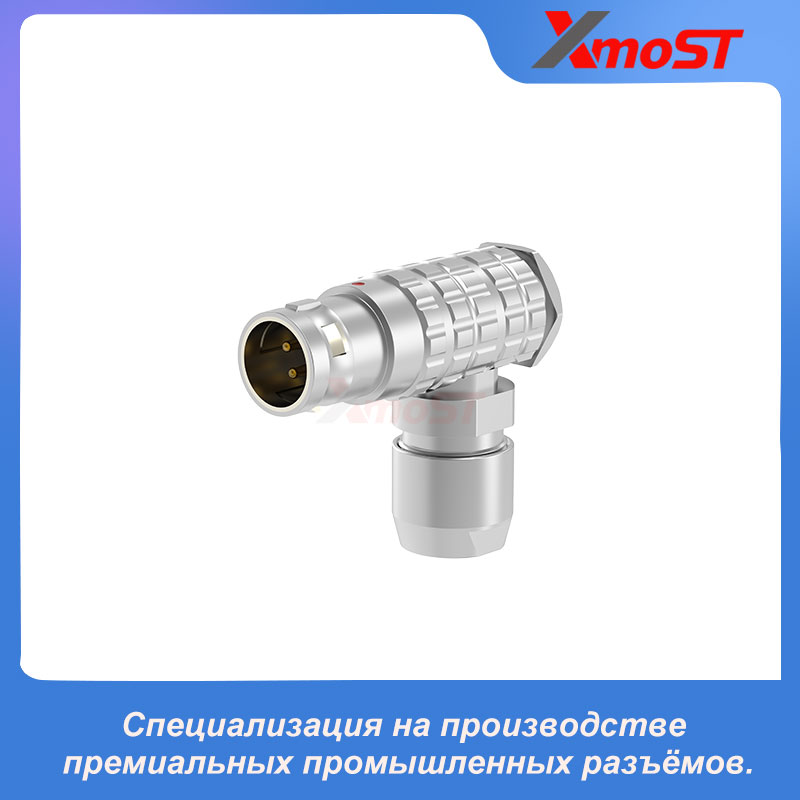

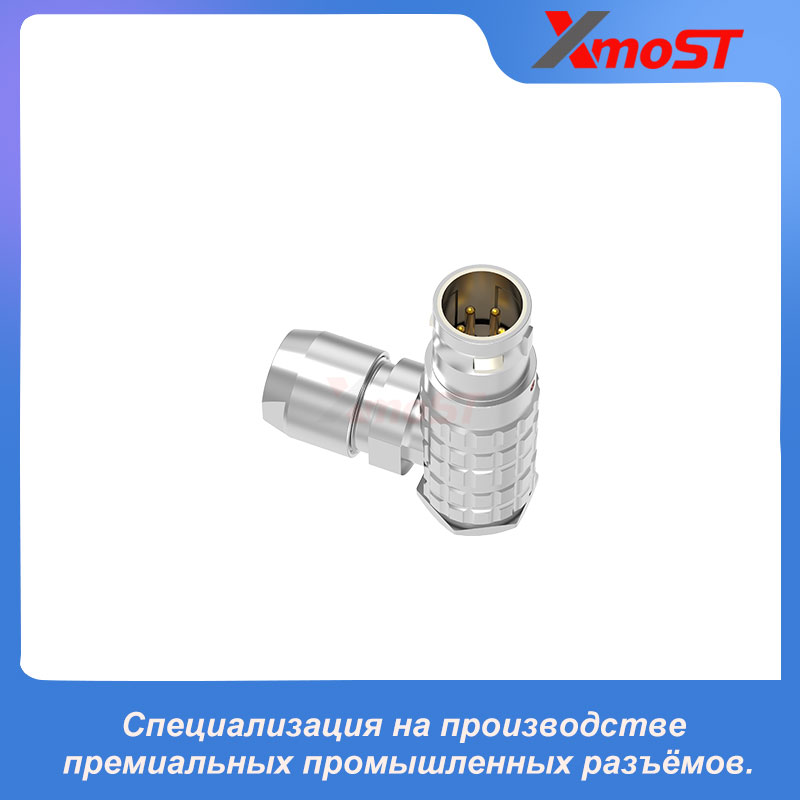

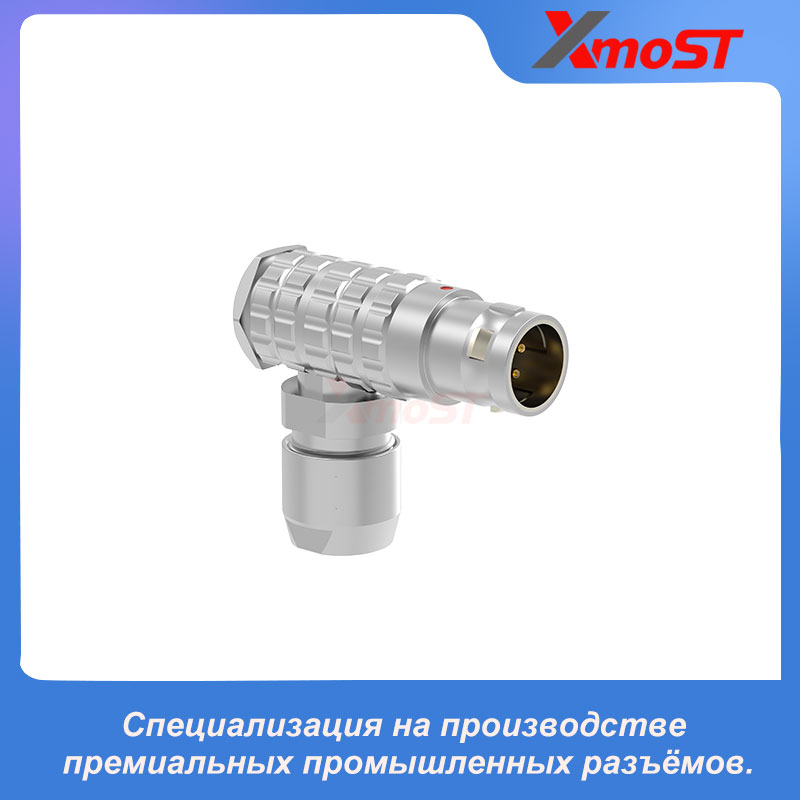

XM-LFPG — угловая штыревая вилка с компактным Г-образным корпусом. Штыревая контактная часть расположена горизонтально, а задний кабельный выход направлен вниз под углом 90°, обеспечивая аккуратную прокладку кабеля в оборудовании с ограниченным пространством за панелью.
Разъём оснащён самофиксирующимся механизмом Push-Pull, обеспечивающим быстрое и надёжное соединение. Встроенный кабельный зажим прочно удерживает кабель, а задний кожух и разгрузочная втулка уменьшают изгибающую нагрузку в месте кабельного ввода под углом 90°.
Стандартный ключ позиционирования G обеспечивает правильное сочленение, а дополнительные варианты ключей A–M и R помогают предотвратить ошибочное соединение разъёмов с аналогичной конфигурацией.
Особенности изделия
- Компактный Г-образный корпус с углом 90°
- Горизонтальная штыревая контактная часть
- Кабельный выход, направленный вниз под углом 90°
- Самофиксирующийся механизм Push-Pull
- Встроенный кабельный зажим
- Задний кожух с разгрузкой натяжения
- Стандартный ключ позиционирования G
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 00B до 4B
- Подходит для монтажа в ограниченном пространстве

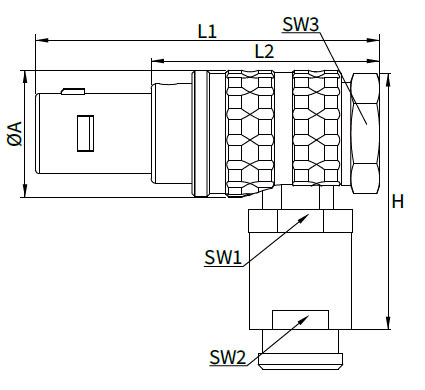

Габаритные размеры
| Серия | A (мм) | H (мм) | L1 (мм) | L2 (мм) | SW1 (мм) | SW2 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|
| 00B | 7,7 | 18 | 24 | 16 | 5,5 | 5 | 7 |
| 0B | 10,9 | 23 | 31,5 | 21,5 | 8 | 7 | 10 |
| 1B | 13,5 | 27,5 | 37 | 27 | 10 | 9 | 12 |
| 2B | 16,5 | 34 | 41,5 | 29,5 | 13 | 13 | 15,2 |
| 3B | 19 | 37 | 50 | 35 | 16 | 15 | 17 |
| 4B | 26 | 52 | 67 | 49 | 21 | 20 | 22 |
Все размеры указаны в миллиметрах. При выборе разъёма и планировании пространства, необходимого для прокладки кабеля под углом 90°, руководствуйтесь габаритным чертежом.
Области применения
- Оборудование промышленной автоматизации
- Робототехнические системы и системы управления движением
- Контрольно-измерительные приборы
- Медицинское и диагностическое оборудование
- Системы связи
- Профессиональное аудио- и видеооборудование
- Компактные устройства с ограниченным пространством сзади
- Кабельные сборки, требующие прокладки под углом 90°
