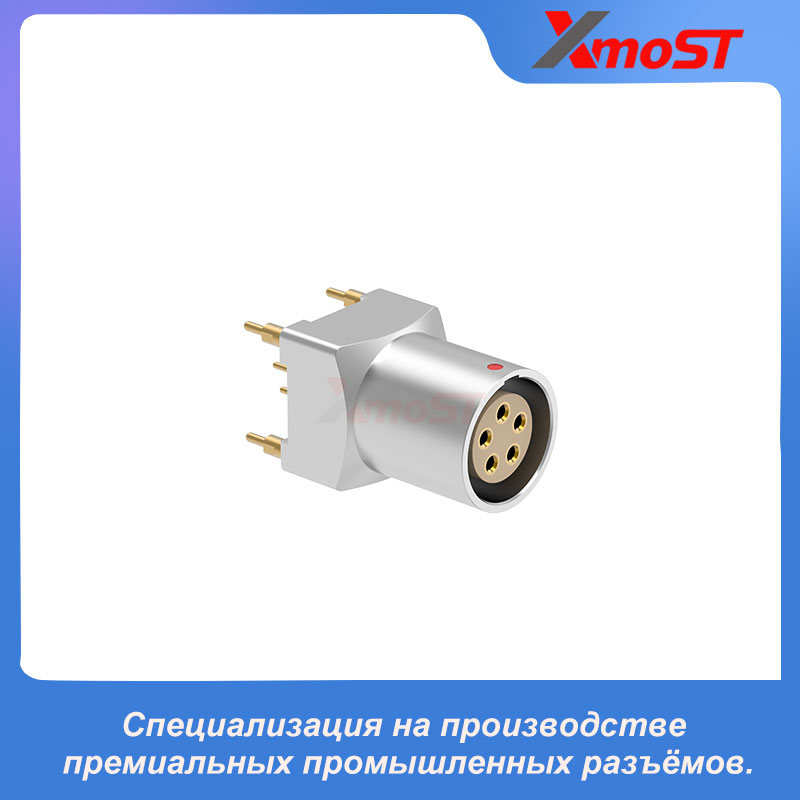

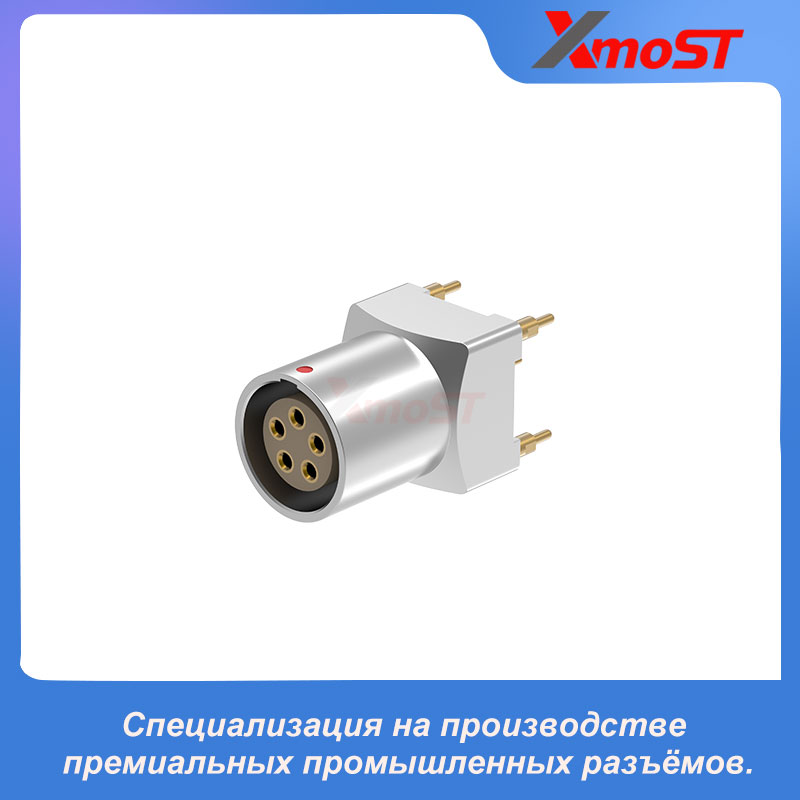

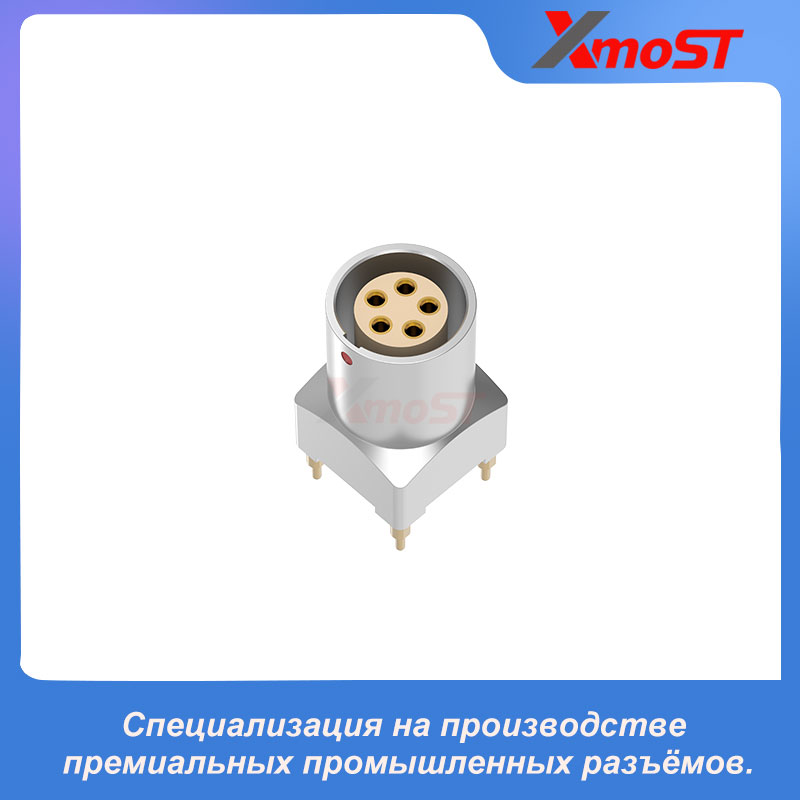

XM-LEZG — прямая вилка серии B, предназначенная для непосредственного монтажа на печатную плату. Она оснащена штыревой сопрягаемой частью и прямыми задними выводами для печатной платы, образуя компактный внешний интерфейс для электронного оборудования.
Разъём совместим с соответствующими розетками Push-Pull серии B, обеспечивая быстрое и надёжное соединение без использования инструментов. Стандартный ключ G гарантирует правильную ориентацию разъёма, а дополнительные варианты ключей A или B помогают предотвратить ошибочное сочленение разъёмов с аналогичной конфигурацией, используемых в одной системе.
XM-LEZG выпускается в типоразмерах корпуса 0B, 1B и 2B для различных компоновок печатных плат и контактных схем.
Особенности изделия

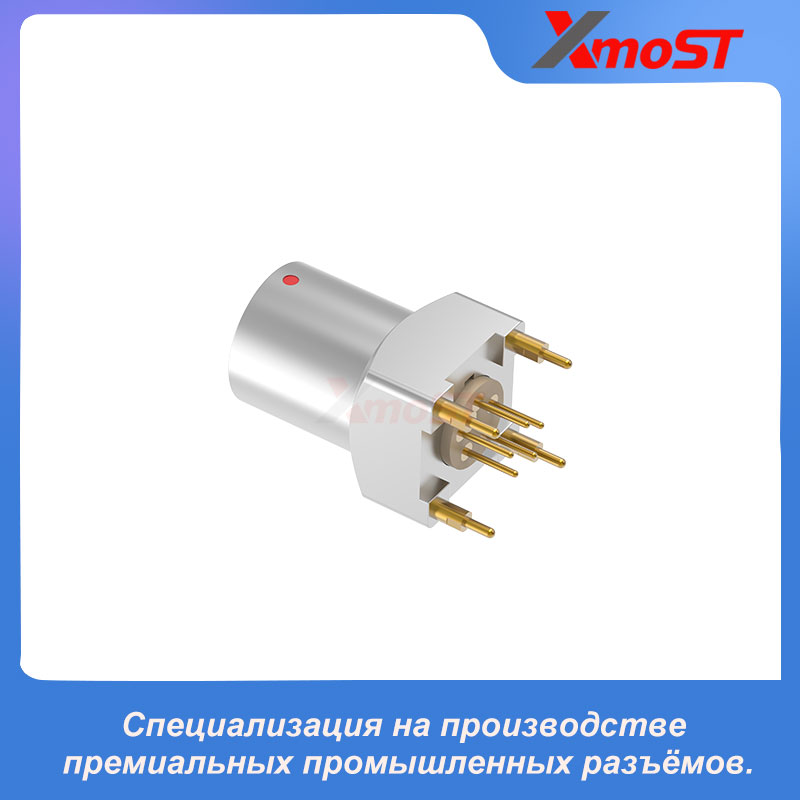

- Прямая вилка для непосредственного монтажа на печатную плату
- Прямые выводы для сквозного монтажа на печатную плату
- Совместимость с самофиксирующейся системой Push-Pull серии B
- Быстрое и надёжное соединение без использования инструментов
- Стандартный ключ G для правильного позиционирования разъёма
- Дополнительные варианты ключей A или B
- Типоразмеры корпуса 0B, 1B и 2B
- Компактная конструкция для электронного оборудования с ограниченным пространством
- Металлический корпус для надёжных промышленных соединений

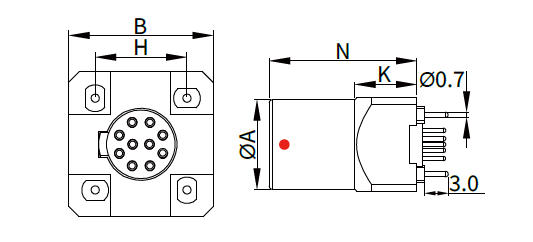

Габаритные размеры
Все размеры указаны в миллиметрах.
| Типоразмер корпуса | ØA | B | H | K | N |
|---|---|---|---|---|---|
| 0B | 9 | 10 | 7,62 | 8 | 15 |
| 1B | 11 | 12 | 7,62 | 8 | 19 |
| 2B | 14 | 15 | 10,16 | 9 | 22,5 |
Параметры выводов для печатной платы
| Параметр | Размер |
| Длина вывода для печатной платы | 3,0 мм |
| Диаметр вывода для печатной платы | Ø0,7 мм |
Типичные области применения
- Электронные системы промышленного управления
- Контрольно-измерительные приборы
- Медицинские и лабораторные устройства
- Оборудование связи
- Встраиваемые системы управления
- Компактные сборки на печатных платах
- Оборудование автоматизации
Схема расположения контактов на чертеже приведена в качестве примера. Перед проектированием печатной платы и оформлением заказа необходимо уточнить окончательное количество контактов, вариант ключа, посадочное место на плате и электрическую конфигурацию в соответствии с выбранным артикулом.
