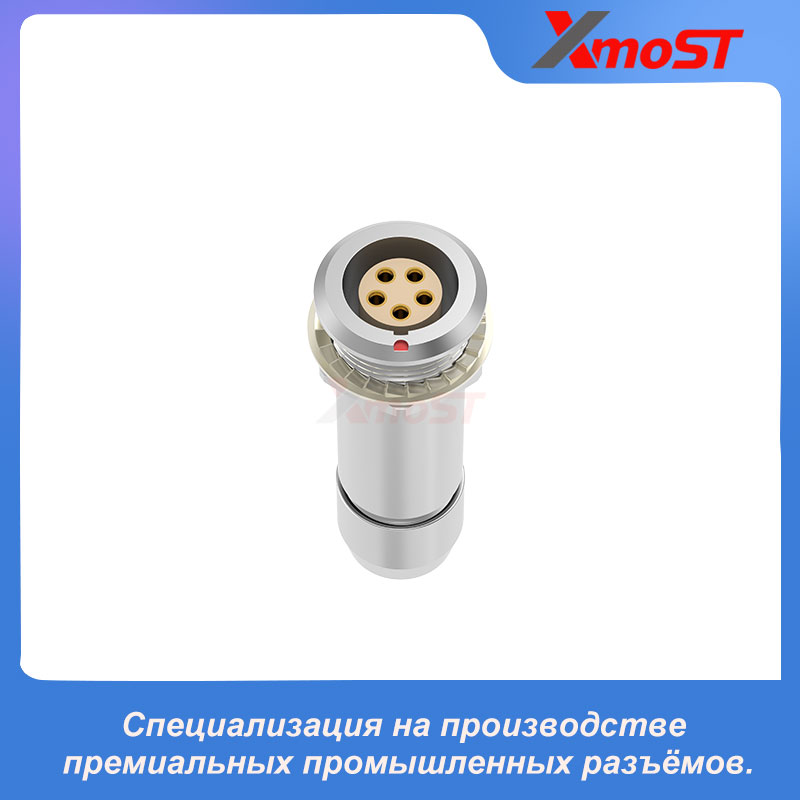

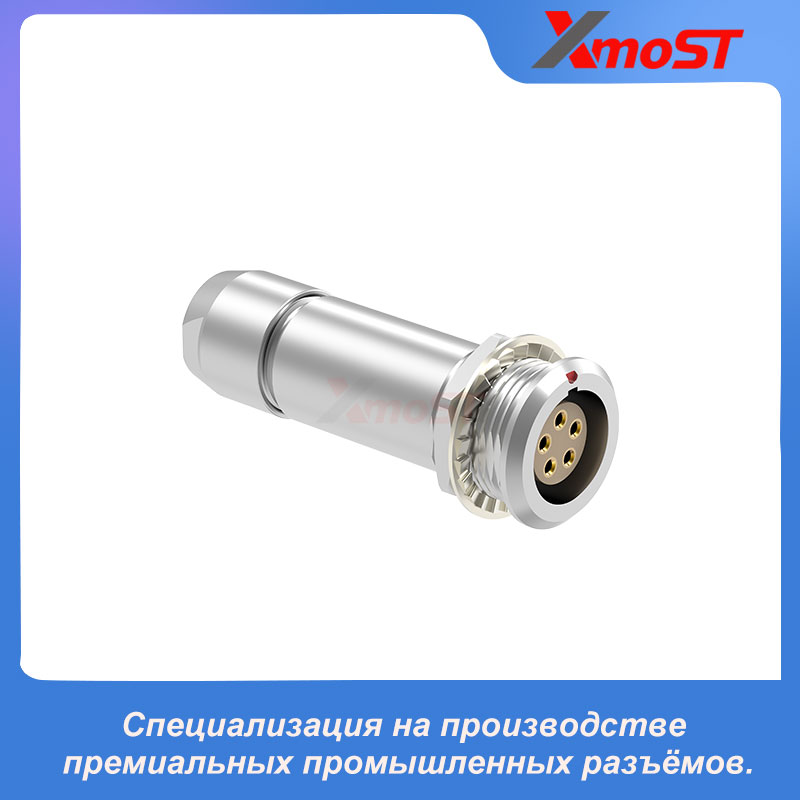

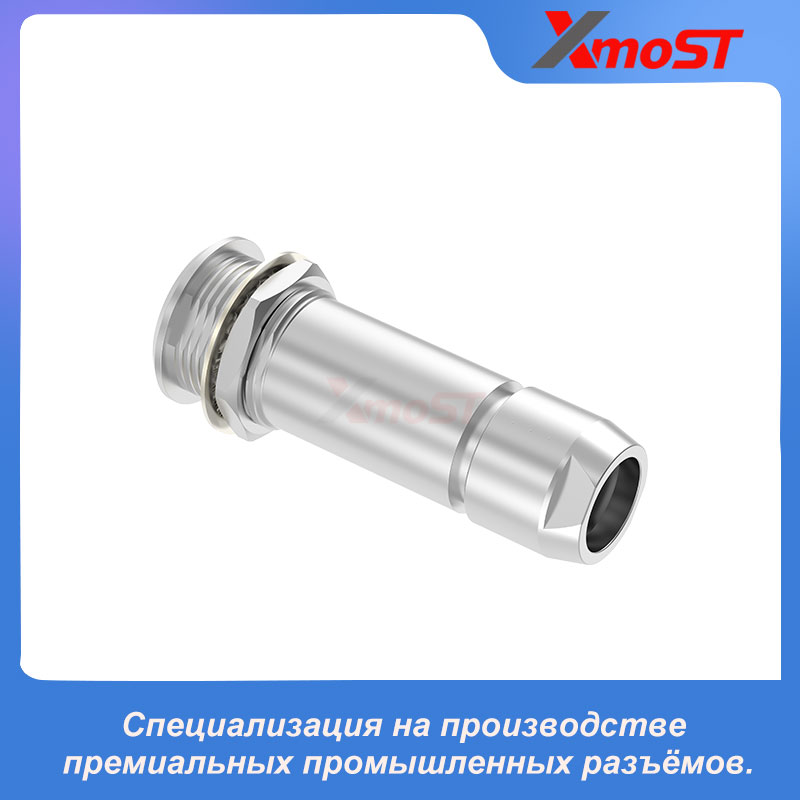

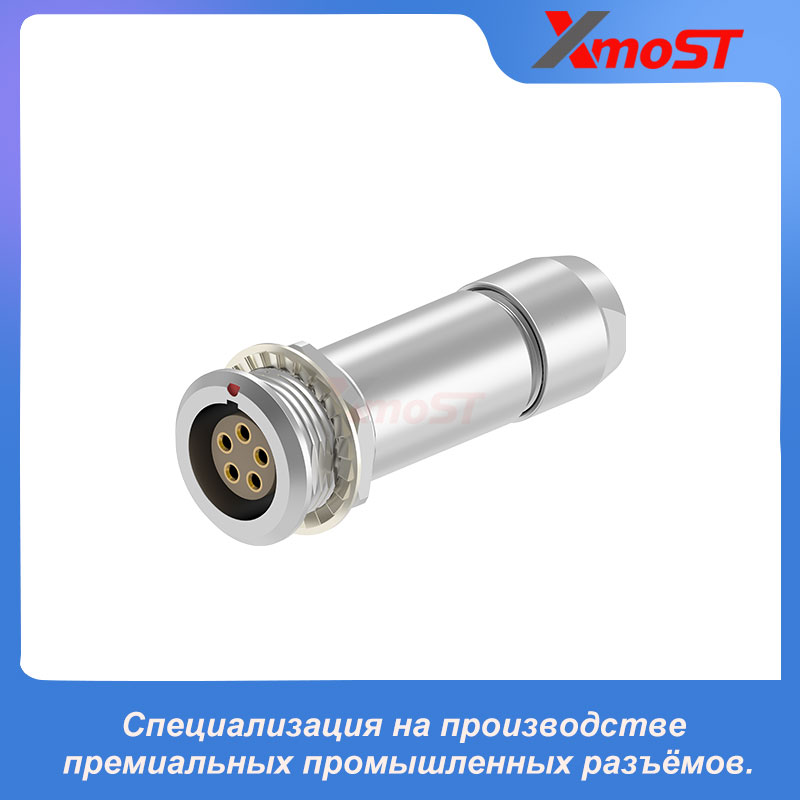

XM-LPKG — стационарная розетка серии B, предназначенная для установки на панели с фиксацией гайкой. В отличие от розеток с открытыми задними контактами для прямого подключения к печатной плате, данная модель оснащена задним кабельным зажимом, который обеспечивает надёжную фиксацию подключённого кабеля.
Монтажная резьба и крепёжная гайка обеспечивают устойчивую установку на панели оборудования, а кабельный зажим уменьшает перемещение кабеля и механическую нагрузку в месте его ввода в разъём.
Прямая гнездовая контактная часть совместима с соответствующими вилками Push-Pull серии B, обеспечивая быстрое и надёжное соединение без использования инструментов. Стандартный ключ G гарантирует правильное позиционирование разъёма, а дополнительные варианты ключей A–M и R предотвращают ошибочное сочленение разъёмов с аналогичной конфигурацией.
Особенности изделия
- Стационарная розетка для панельного монтажа
- Надёжная фиксация с помощью гайки
- Встроенный задний кабельный зажим
- Прямая гнездовая контактная часть
- Совместимость с самофиксирующейся системой Push-Pull серии B
- Быстрое и надёжное соединение без использования инструментов
- Стандартный ключ G для правильного позиционирования
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 00B до 3B
- Металлический корпус с поддержкой кругового ЭМС-экранирования 360° при правильной сборке и полном сочленении разъёмов

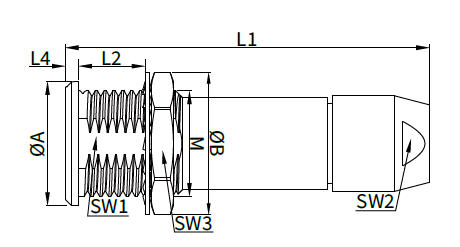

Габаритные размеры
Все размеры указаны в миллиметрах.
| Типоразмер корпуса | A | B | Монтажная резьба M | L1 | L2 | L4 | SW1 | SW2 | SW3 |
|---|---|---|---|---|---|---|---|---|---|
| 00B | 8 | 10,2 | M7 × 0,5 | 25 | 6,5 | 1 | 6,3 | 5 | 9 |
| 0B | 10 | 12,3 | M9 × 0,6 | 35,5 | 7 | 1,2 | 8,2 | 7 | 11 |
| 1B | 14 | 16 | M12 × 1,0 | 40,5 | 7,5 | 1,5 | 10,5 | 9 | 14 |
| 2B | 18 | 19,2 | M15 × 1,0 | 47 | 8,5 | 1,8 | 13,5 | 13 | 17 |
| 3B | 22 | 25 | M18 × 1,0 | 56 | 11,5 | 2 | 16,5 | 15 | 22 |
Рекомендуемые размеры монтажного отверстия
| Типоразмер корпуса | Размер по плоской стороне SW | Диаметр отверстия |
| 00B | 6,4 мм | Ø7,1 мм |
| 0B | 8,3 мм | Ø9,1 мм |
| 1B | 10,6 мм | Ø12,1 мм |
| 2B | 13,6 мм | Ø15,1 мм |
| 3B | 16,6 мм | Ø18,1 мм |
Типичные области применения
- Промышленные панели управления
- Контрольно-измерительные приборы
- Медицинское и лабораторное оборудование
- Системы автоматизации и робототехническое оборудование
- Оборудование связи
- Кабельные сборки для панельного монтажа
- Промышленные системы передачи сигналов
Перед оформлением заказа необходимо уточнить контактную схему, вариант ключа, диаметр кабеля, способ заделки и требования к габаритным размерам в соответствии с выбранным артикулом.
