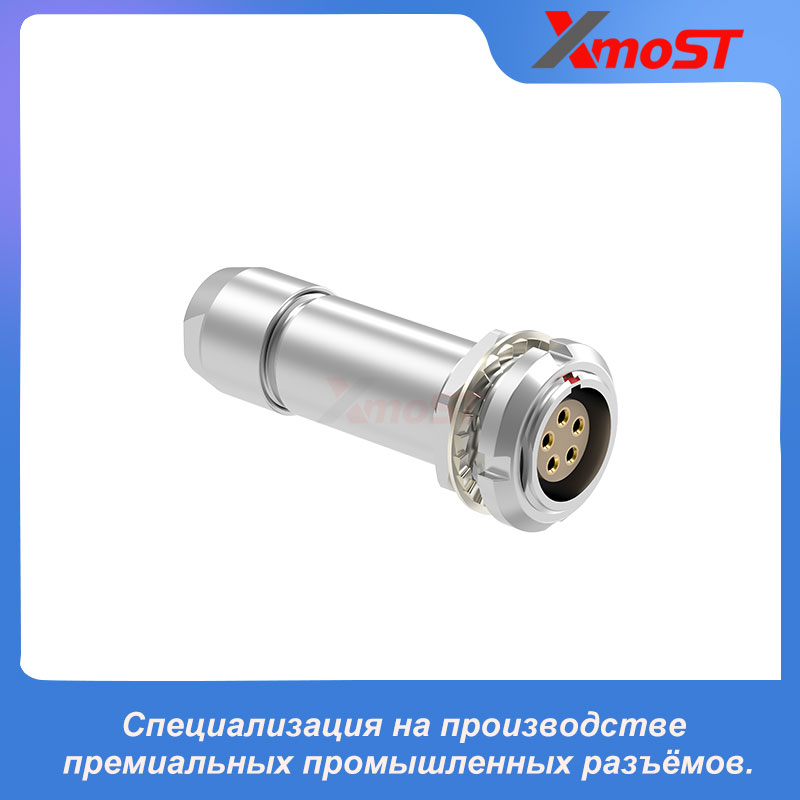

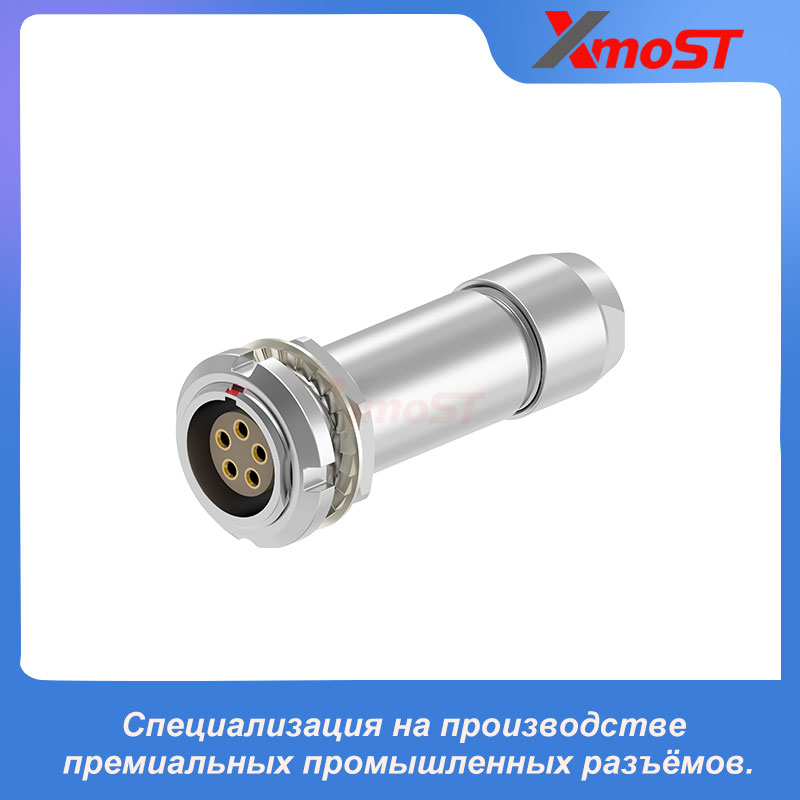

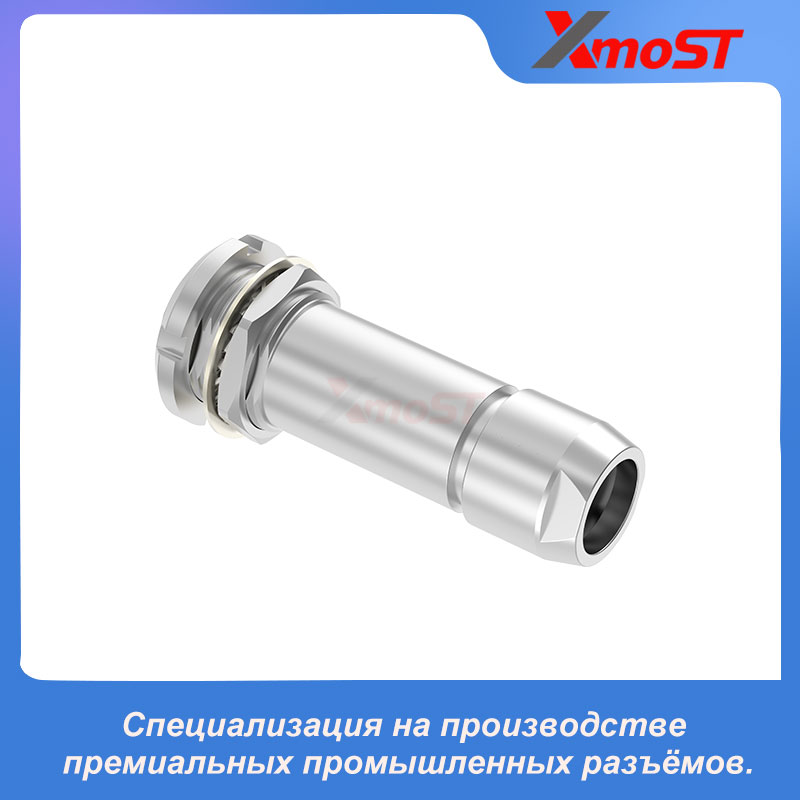

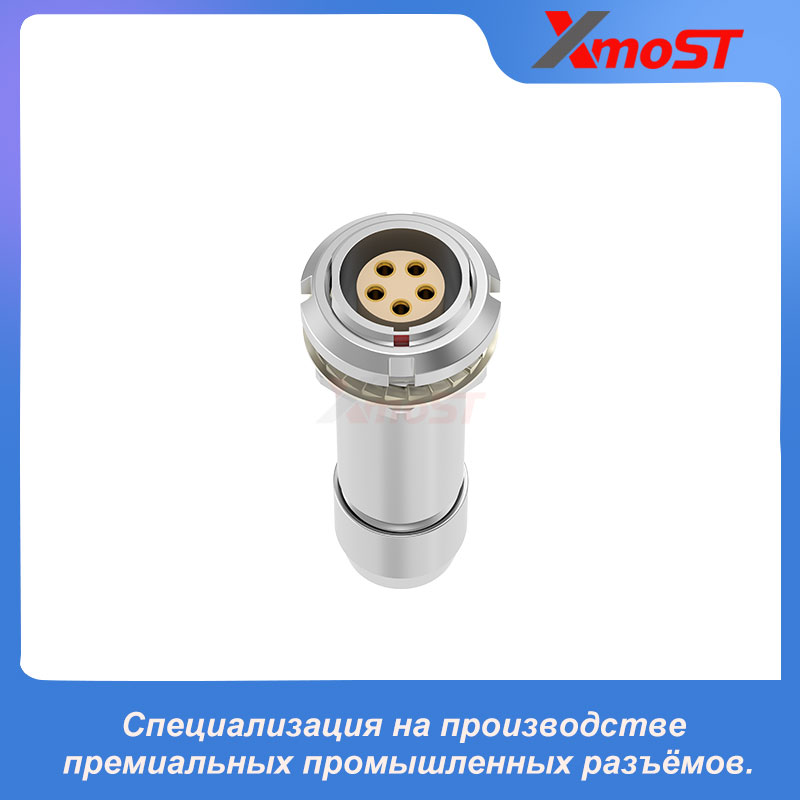

XM-LPFG — стационарная вилка серии B, предназначенная для надёжного панельного монтажа с фиксацией двумя гайками. Две крепёжные гайки обеспечивают устойчивую механическую фиксацию на панели оборудования, а встроенный задний кабельный зажим надёжно удерживает подключённый кабель и уменьшает его перемещение в месте ввода.
Прямая штыревая контактная часть совместима с соответствующими розетками Push-Pull серии B, обеспечивая быстрое и надёжное соединение без использования инструментов.
Стандартный ключ G гарантирует правильное позиционирование разъёма. Дополнительные варианты ключей A–M и R помогают предотвратить ошибочное сочленение разъёмов с аналогичной конфигурацией, установленных в одном оборудовании или системе соединений.
Особенности изделия
- Стационарная вилка для панельного монтажа
- Надёжная конструкция крепления двумя гайками
- Встроенный задний кабельный зажим
- Прямая штыревая контактная часть
- Совместимость с самофиксирующейся системой Push-Pull серии B
- Быстрое сочленение и разъединение без использования инструментов
- Стандартный ключ G для правильного позиционирования разъёма
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 00B до 3B
- Металлический корпус с поддержкой кругового ЭМС-экранирования 360° при правильной сборке и полном сочленении разъёмов

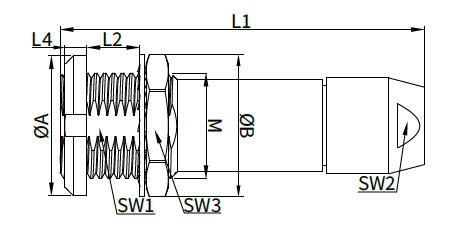

Габаритные размеры
Все размеры указаны в миллиметрах.
| Типоразмер корпуса | A | B | Монтажная резьба M | L1 | L2 | L4 | SW1 | SW2 | SW3 |
|---|---|---|---|---|---|---|---|---|---|
| 00B | 10 | 10,2 | M7 × 0,5 | 26 | 5,3 | 2,5 | 6,3 | 5 | 9 |
| 0B | 12 | 12,5 | M9 × 0,6 | 35 | 5 | 2,5 | 8,2 | 7 | 11 |
| 1B | 16 | 16 | M12 × 1,0 | 40 | 5 | 3,5 | 10,5 | 9 | 14 |
| 2B | 20 | 19,2 | M15 × 1,0 | 47 | 6,5 | 3,5 | 13,5 | 13 | 17 |
| 3B | 24 | 25 | M18 × 1,0 | 56 | 9 | 4,5 | 16,5 | 15 | 22 |
Рекомендуемые размеры монтажного отверстия
| Типоразмер корпуса | Размер по плоской стороне SW | Диаметр отверстия |
| 00B | 6,4 мм | Ø7,1 мм |
| 0B | 8,3 мм | Ø9,1 мм |
| 1B | 10,6 мм | Ø12,1 мм |
| 2B | 13,6 мм | Ø15,1 мм |
| 3B | 16,6 мм | Ø18,1 мм |
Типичные области применения
- Промышленные панели управления
- Контрольно-измерительные приборы
- Медицинское и лабораторное оборудование
- Системы автоматизации и робототехническое оборудование
- Оборудование связи
- Кабельные сборки для панельного монтажа
- Промышленные системы передачи сигналов
Перед оформлением заказа необходимо уточнить контактную схему, вариант ключа, диаметр кабеля, способ заделки и требования к габаритным размерам в соответствии с выбранным артикулом.
