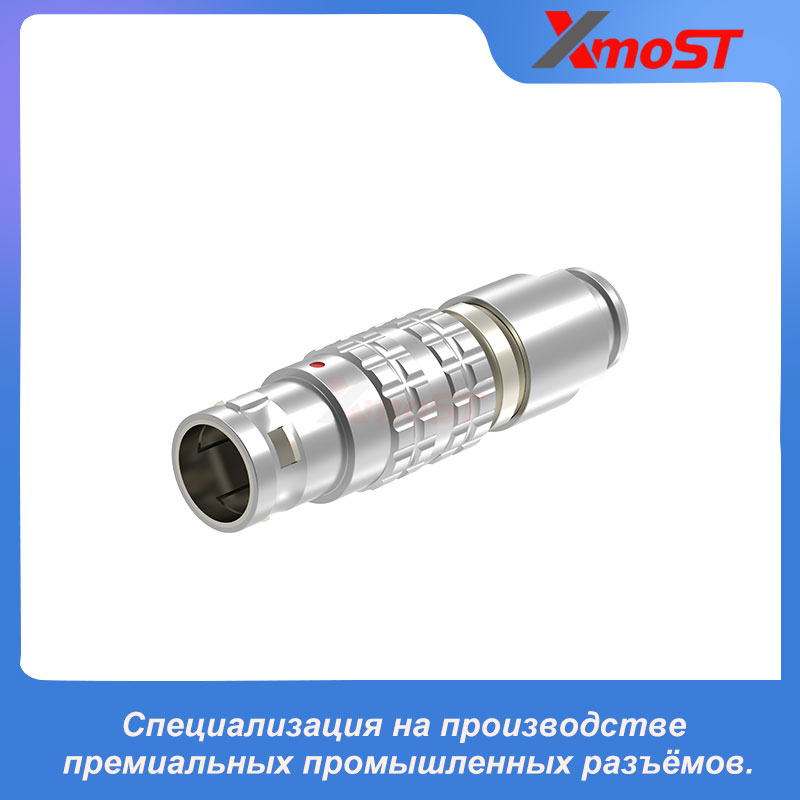

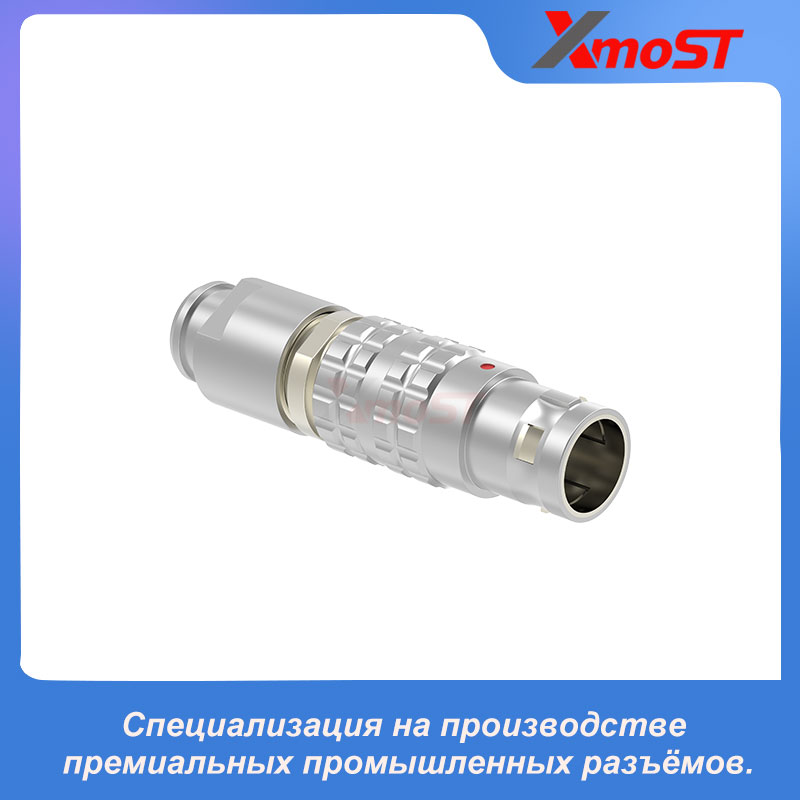

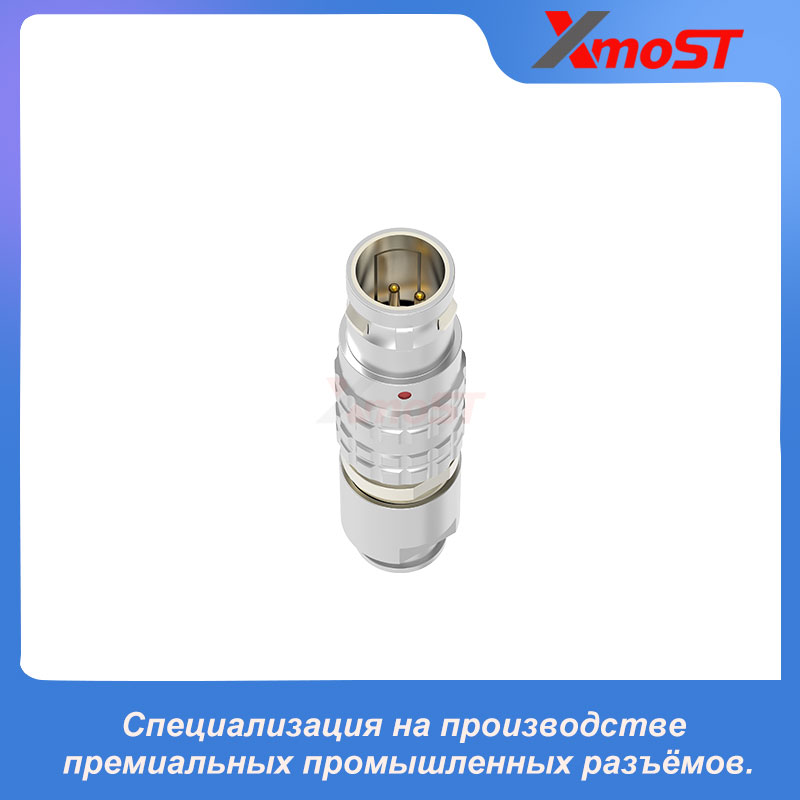

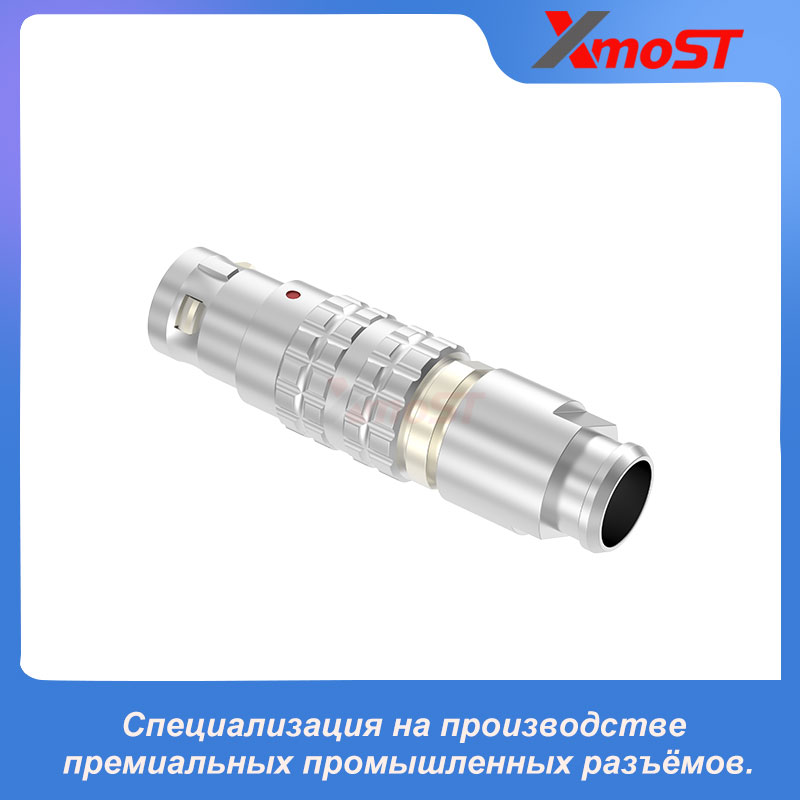

XM-LFGG — прямая кабельная вилка серии B компании XMOST. Она сочетает надёжный самофиксирующийся механизм Push-Pull, ключевое позиционирование, кабельный зажим и задний кожух с разгрузкой натяжения.
Разъём быстро сочленяется без использования инструментов и надёжно фиксируется во время эксплуатации. Для быстрого разъединения достаточно потянуть за наружную разблокирующую втулку. Встроенный задний кожух с разгрузкой натяжения уменьшает изгиб кабеля и механическую нагрузку в месте его ввода, благодаря чему данная конфигурация подходит для оборудования, требующего частых соединений и разъединений.
Стандартный ключ G обеспечивает точное позиционирование разъёма. Дополнительные варианты ключей A–M и R помогают предотвратить ошибочное сочленение при установке нескольких аналогичных разъёмов на одном оборудовании.
Особенности изделия
- Надёжный самофиксирующийся механизм Push-Pull
- Быстрое сочленение и разъединение без использования инструментов
- Прямая кабельная вилка
- Стандартный ключ G для точного позиционирования
- Дополнительные варианты ключей A–M и R
- Кабельный зажим и задний кожух с разгрузкой натяжения
- Типоразмеры корпуса от 00B до 5B
- Круговое экранирование 360° для эффективной ЭМС-защиты
- Многоконтактные конфигурации высокой плотности в рамках серии B
- Контакты под пайку, обжим или монтаж на печатную плату — в зависимости от выбранной конфигурации

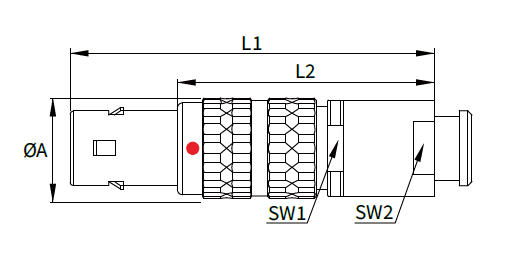

Габаритные размеры
| Типоразмер корпуса | A | L1 | L2 | SW1 | SW2 |
|---|---|---|---|---|---|
| 00B | 6,5 | 27 | 19 | 5 | 5 |
| 0B | 9,5 | 35 | 25 | 8 | 7 |
| 1B | 12 | 42 | 31 | 10 | 9 |
| 2B | 15 | 48 | 36 | 13 | 13 |
| 3B | 18 | 58 | 43 | 16 | 15 |
| 4B | 25 | 74 | 56 | 21 | 20 |
| 5B | 35 | 103 | 78 | 31 | 30 |
Все размеры указаны в миллиметрах.
Области применения
Прямая вилка XM-LFGG с разгрузкой натяжения подходит для:
- Оборудования промышленной автоматизации
- Контрольно-измерительных приборов
- Медицинского оборудования
- Робототехнических систем и систем управления движением
- Оборудования связи
- Телевизионного, радиовещательного и аудиовизуального оборудования
- Компактного электронного оборудования
- Оборудования, требующего частых соединений и надёжной защиты кабеля
