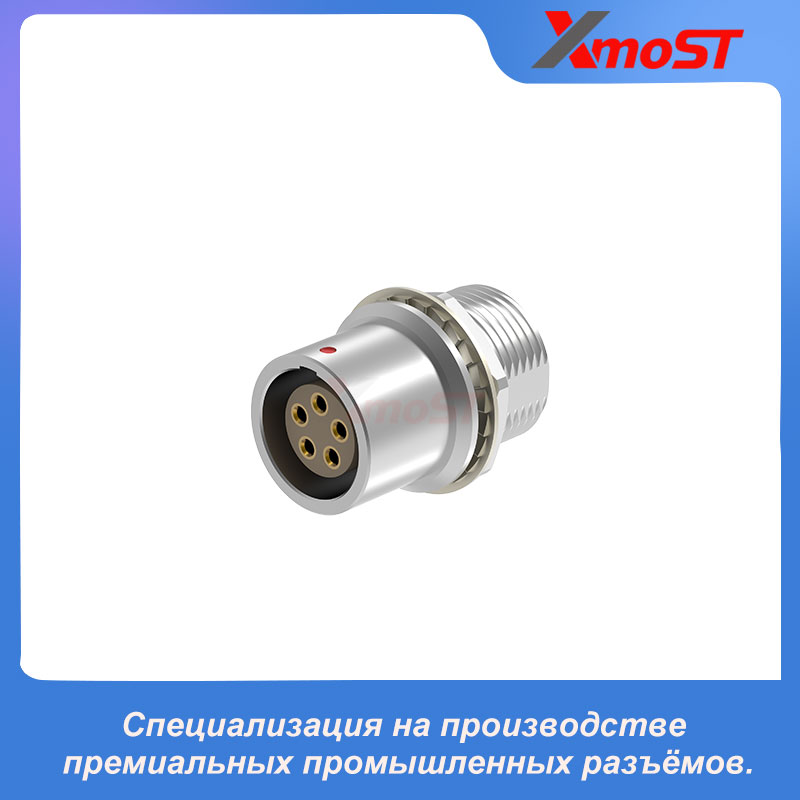

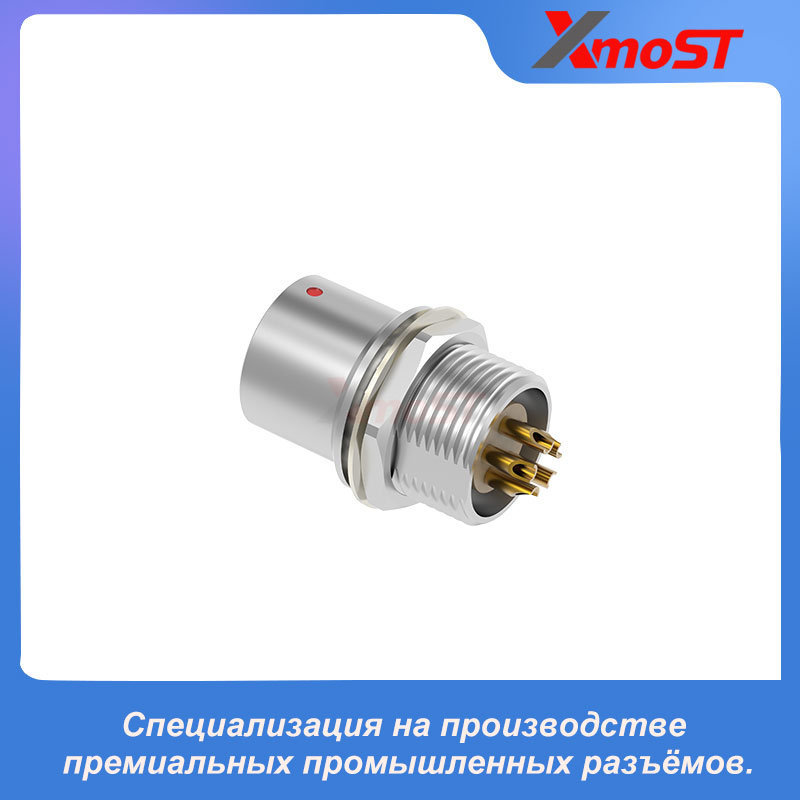

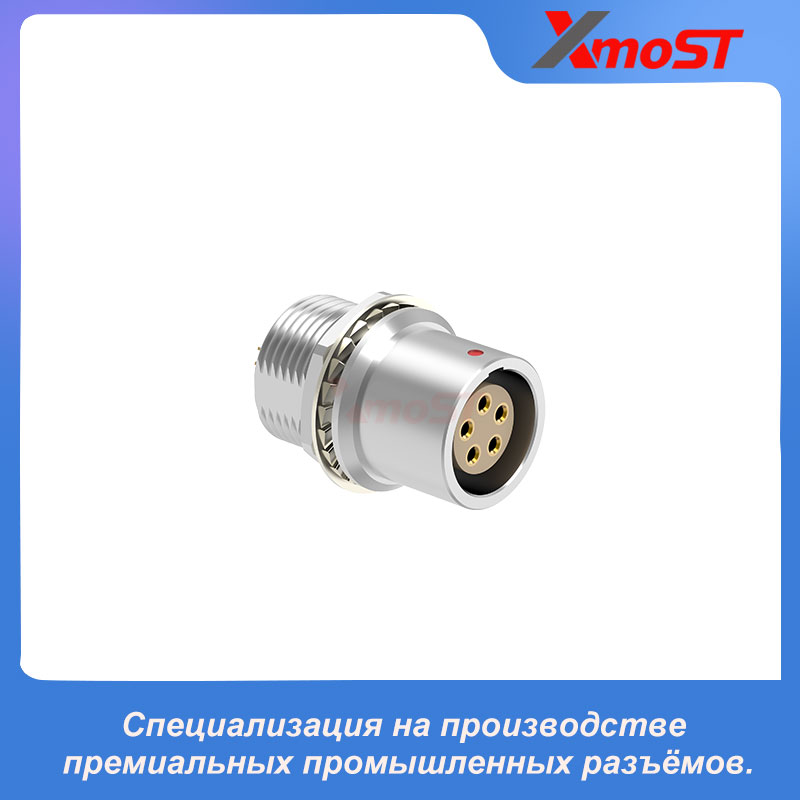

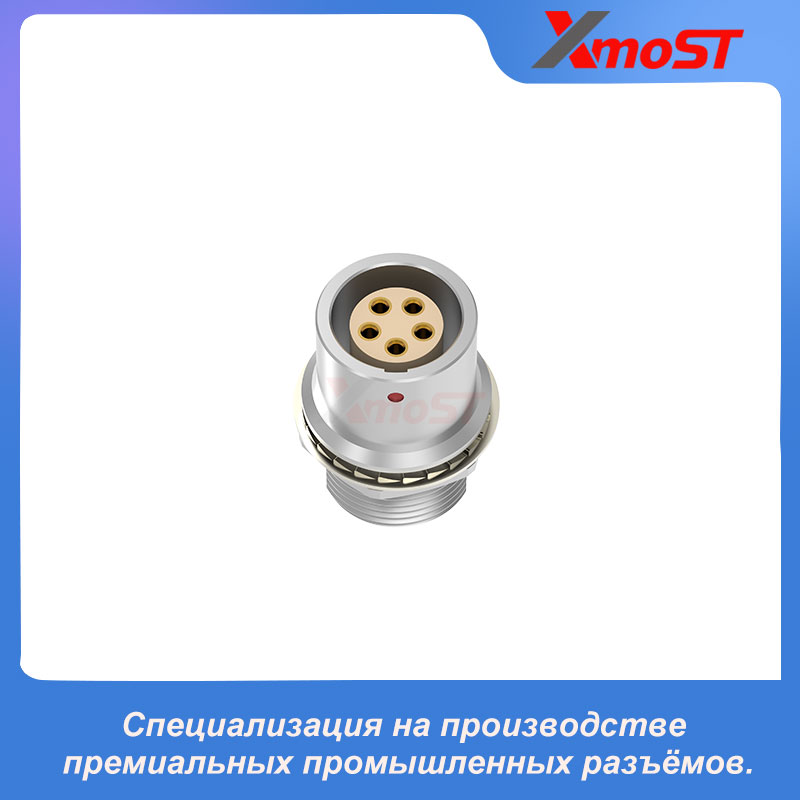

XM-LEHG — стационарная розетка серии B с выступающим передним корпусом. Удлинённый корпус выносит сопрягаемую часть вперёд относительно монтажной поверхности, обеспечивая удобный доступ к разъёму на промышленном оборудовании и в закрытых электронных системах.
Розетка надёжно фиксируется на панели оборудования с помощью монтажной гайки. Прямая гнездовая контактная часть соединяется с совместимыми вилками Push-Pull серии B, обеспечивая быстрое и надёжное подключение без использования инструментов.
Стандартный ключ G гарантирует правильное позиционирование разъёма. Дополнительные варианты ключей A–M и R предотвращают ошибочное сочленение разъёмов с аналогичной конфигурацией, установленных в одной системе.
Особенности изделия
- Стационарная розетка с выступающим передним корпусом
- Надёжный панельный монтаж с фиксацией гайкой
- Совместимость с самофиксирующейся системой Push-Pull серии B
- Прямая сопрягаемая часть для удобного доступа с передней стороны панели
- Стандартный ключ G для надёжного позиционирования разъёма
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 00B до 3B
- Компактная металлическая конструкция для интеграции в промышленное оборудование
- Поддержка кругового ЭМС-экранирования 360° при правильной сборке и полном сочленении разъёмов

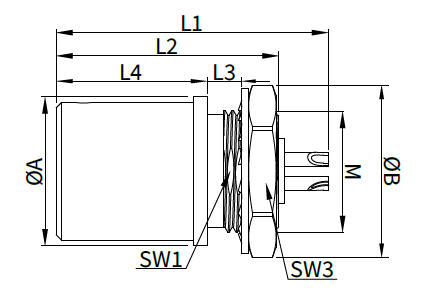

Габаритные размеры
Все размеры указаны в миллиметрах.
| Типоразмер корпуса | A | B | Монтажная резьба M | L1 | L2 | L3 | L4 | SW1 | SW2* |
|---|---|---|---|---|---|---|---|---|---|
| 00B | 8 | 10,2 | M7 × 0,5 | 15,9 | 13,7 | 2 | 9,5 | 6,3 | 9 |
| 0B | 10,8 | 12,3 | M9 × 0,6 | 19,7 | 16,2 | 2 | 11 | 8,2 | 11 |
| 1B | 13,8 | 16 | M12 × 1,0 | 22,5 | 21 | 4 | 11,75 | 10,5 | 14 |
| 2B | 18 | 19,2 | M15 × 1,0 | 24,8 | 24,8 | 5 | 11,75 | 13,5 | 17 |
| 3B | 21 | 25 | M18 × 1,0 | 30,7 | 30,7 | 7 | 16,5 | 16,5 | 22 |
Рекомендуемые размеры монтажного отверстия
| Типоразмер корпуса | Размер по плоской стороне SW | Диаметр отверстия |
| 00B | 6,4 мм | Ø7,1 мм |
| 0B | 8,3 мм | Ø9,1 мм |
| 1B | 10,6 мм | Ø12,1 мм |
| 2B | 13,6 мм | Ø15,1 мм |
| 3B | 16,6 мм | Ø18,1 мм |
Типичные области применения
- Промышленные панели управления
- Контрольно-измерительные приборы
- Медицинское и лабораторное оборудование
- Системы автоматизации и робототехническое оборудование
- Оборудование связи
- Компактные корпуса электронного оборудования
Перед оформлением заказа необходимо уточнить контактную схему, способ заделки, вариант ключа и требования к габаритным размерам в соответствии с выбранным артикулом.
