XM-LPHG — прямая кабельная вилка, разработанная для системы разъёмов Push-Pull серии B компании XMOST. Удлинённый цилиндрический металлический корпус обеспечивает высокую механическую прочность и удобство использования разъёма в промышленных кабельных соединениях.
Самофиксирующийся механизм Push-Pull обеспечивает быстрое и надёжное соединение с совместимой розеткой серии B без использования инструментов. Стандартный ключ позиционирования G гарантирует правильную ориентацию разъёма и помогает предотвратить ошибочное сочленение.
XM-LPHG выпускается в типоразмерах корпуса от 00B до 4B, что позволяет подобрать подходящий размер разъёма и контактную схему для различных требований оборудования.
Особенности изделия
- Прямая кабельная вилка
- Удлинённый цилиндрический металлический корпус
- Надёжная самофиксирующаяся система соединения Push-Pull
- Быстрое соединение и разъединение без использования инструментов
- Стандартный ключ G для точного позиционирования разъёма
- Типоразмеры корпуса от 00B до 4B
- Компактная конструкция с поддержкой контактных схем высокой плотности
- Металлический корпус с поддержкой кругового ЭМС-экранирования 360° при правильной сборке и полном сочленении разъёмов

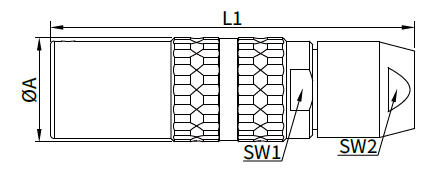

Габаритные размеры
Все размеры указаны в миллиметрах.
| Типоразмер корпуса | ØA | L1 | SW1 | SW2 |
|---|---|---|---|---|
| 00B | 6,8 | 27,5 | 5,5 | 5 |
| 0B | 9,5 | 34 | 8 | 7 |
| 1B | 11,8 | 40 | 10 | 9 |
| 2B | 16,5 | 48 | 13 | 13 |
| 3B | 18,8 | 55 | 15 | 15 |
| 4B | 26,0 | 73 | 21 | 20 |
Типичные области применения
- Промышленные системы управления
- Контрольно-измерительные приборы
- Медицинское и лабораторное оборудование
- Системы автоматизации и робототехническое оборудование
- Оборудование связи
- Портативные электронные устройства
- Промышленные системы передачи сигналов
Перед оформлением заказа необходимо уточнить контактную схему, способ заделки, совместимость с кабелем и требования к габаритным размерам в соответствии с выбранным артикулом.
