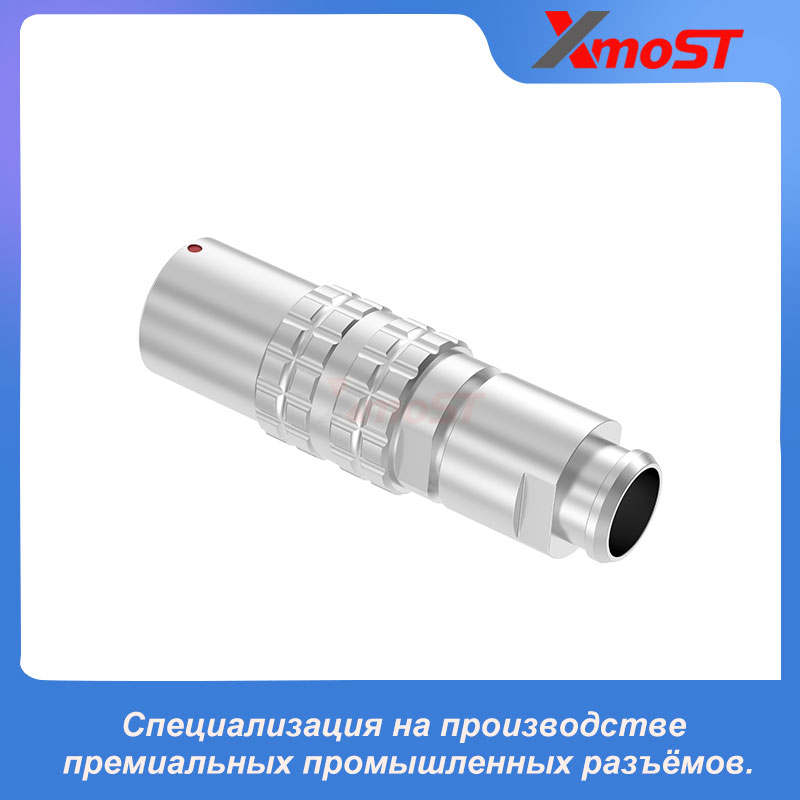

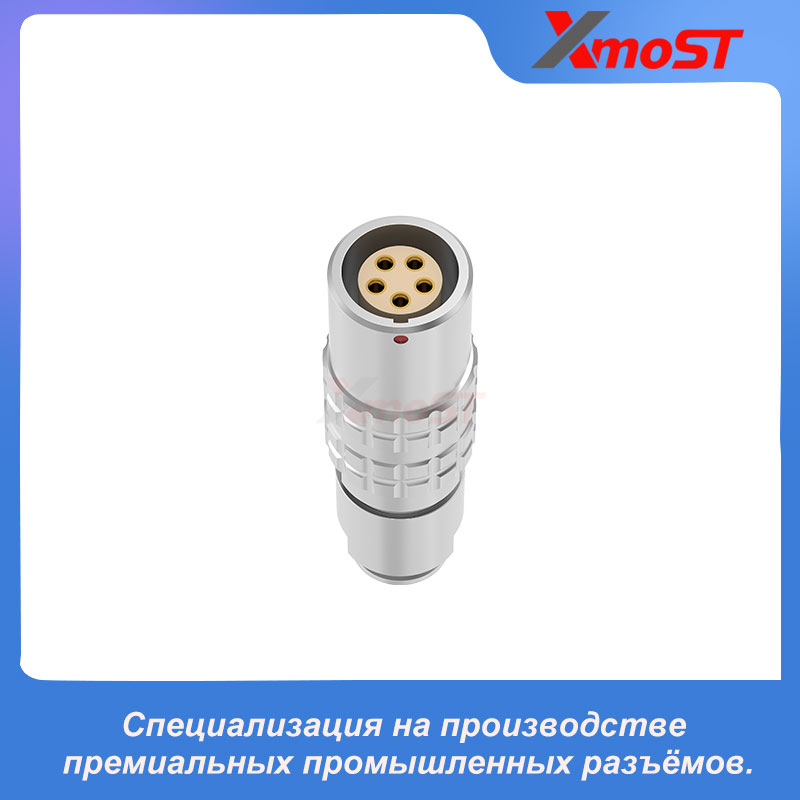

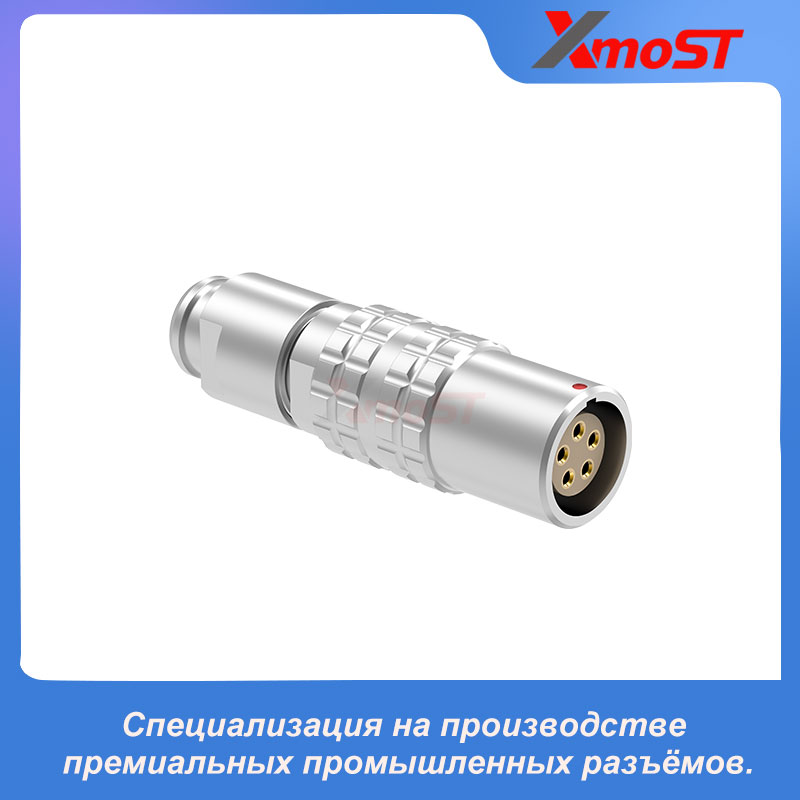

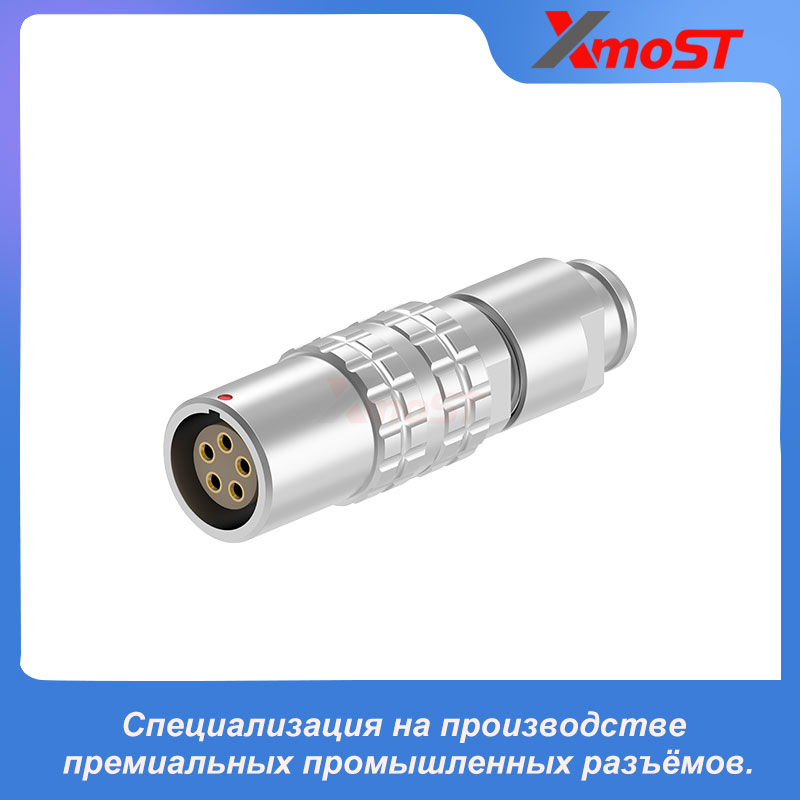

XM-LPHG — кабельная розетка свободного монтажа, разработанная для линейных межкабельных соединений. В отличие от стационарной панельной розетки, она устанавливается непосредственно на кабель, позволяя надёжно соединять две кабельные сборки без монтажа на панель.
Встроенный кабельный зажим обеспечивает надёжную фиксацию кабеля, а задний кожух с разгрузкой натяжения снижает механическую нагрузку в месте ввода кабеля. Самофиксирующаяся система Push-Pull обеспечивает быстрое и надёжное соединение с совместимой вилкой серии B без использования инструментов.
Стандартный ключ G гарантирует правильное позиционирование разъёма. Дополнительные варианты ключей A–M помогают предотвратить ошибочное сочленение разъёмов с аналогичной конфигурацией, используемых в одном оборудовании или кабельной системе.
Особенности изделия
- Кабельная розетка свободного монтажа
- Предназначена для межкабельных соединений
- Встроенный кабельный зажим для надёжной фиксации кабеля
- Задний кожух с разгрузкой натяжения для защиты места ввода кабеля
- Надёжная самофиксирующаяся система соединения Push-Pull
- Быстрое соединение и разъединение без использования инструментов
- Стандартный ключ G для правильного позиционирования разъёма
- Дополнительные варианты ключей A–M
- Типоразмеры корпуса от 00B до 4B
- Металлический корпус с поддержкой кругового ЭМС-экранирования 360° при правильной сборке и полном сочленении разъёмов
Габаритные размеры
Все размеры указаны в миллиметрах.
| Типоразмер корпуса | ØA | L1 | SW1 | SW2 |
|---|---|---|---|---|
| 00B | 6,8 | 34 | 5,5 | 6 |
| 0B | 9,6 | 35 | 8 | 8 |
| 1B | 11,8 | 39,5 | 10 | 9 |
| 2B | 16,5 | 47 | 13 | 13 |
| 3B | 18,8 | 54,5 | 15 | 15 |
| 4B | 26,0 | 69 | 21 | 20 |
Типичные области применения
- Межкабельные удлинительные сборки
- Кабели промышленных датчиков и исполнительных механизмов
- Контрольно-измерительное оборудование
- Медицинское и лабораторное оборудование
- Системы автоматизации и робототехническое оборудование
- Оборудование связи
- Портативные промышленные устройства
- Линейные системы передачи сигналов
Перед оформлением заказа необходимо уточнить контактную схему, вариант ключа, диаметр кабеля, способ заделки и требования к габаритным размерам в соответствии с выбранным артикулом.
