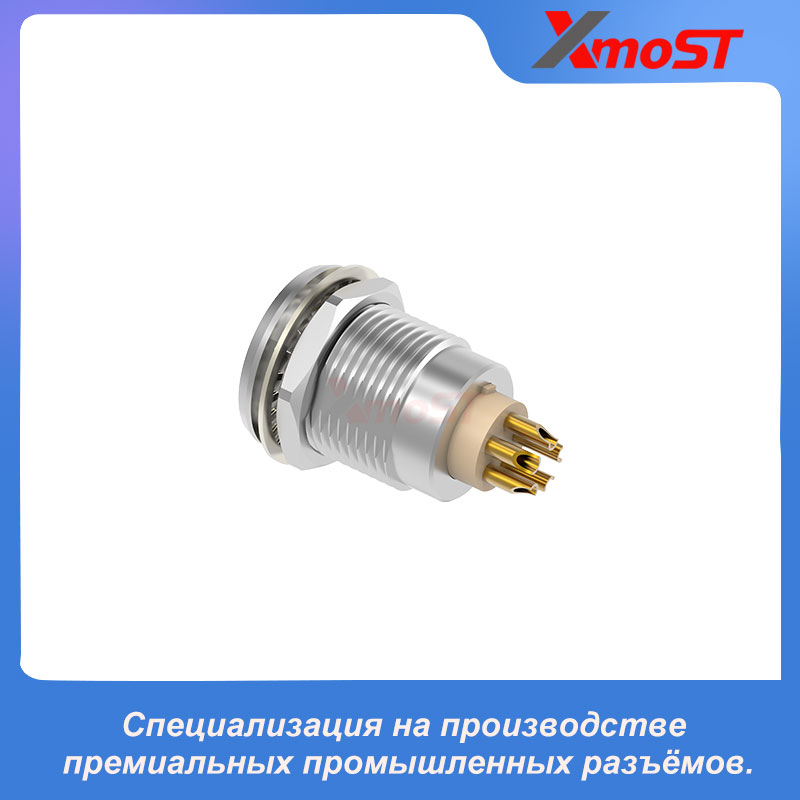

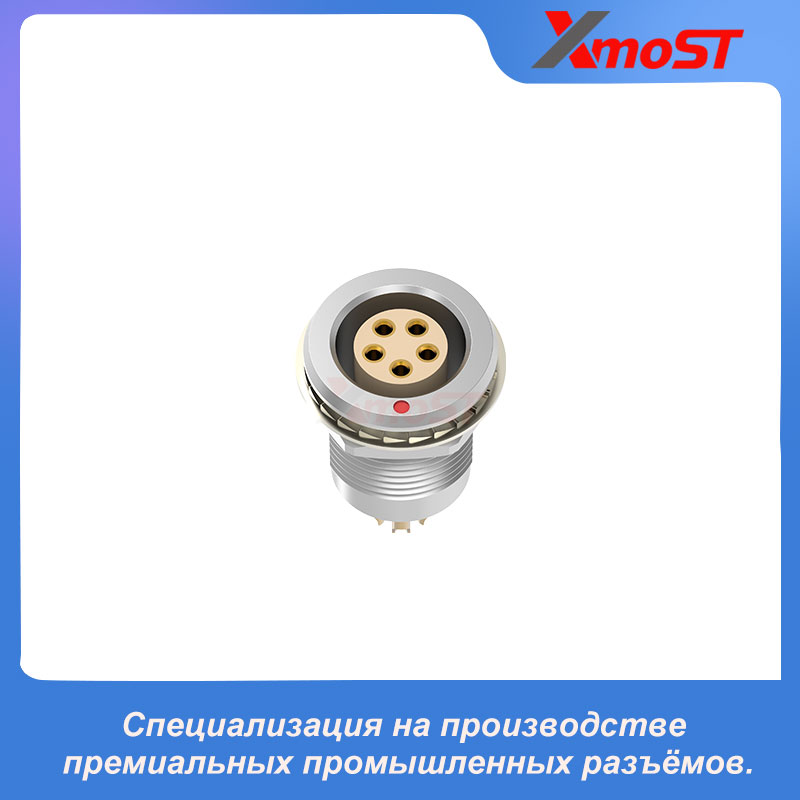

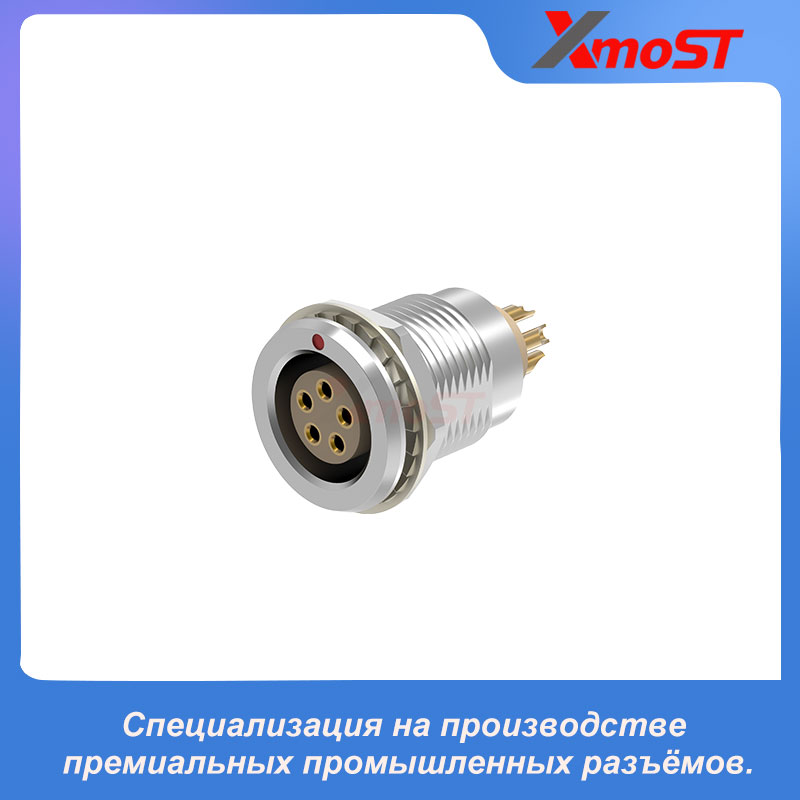

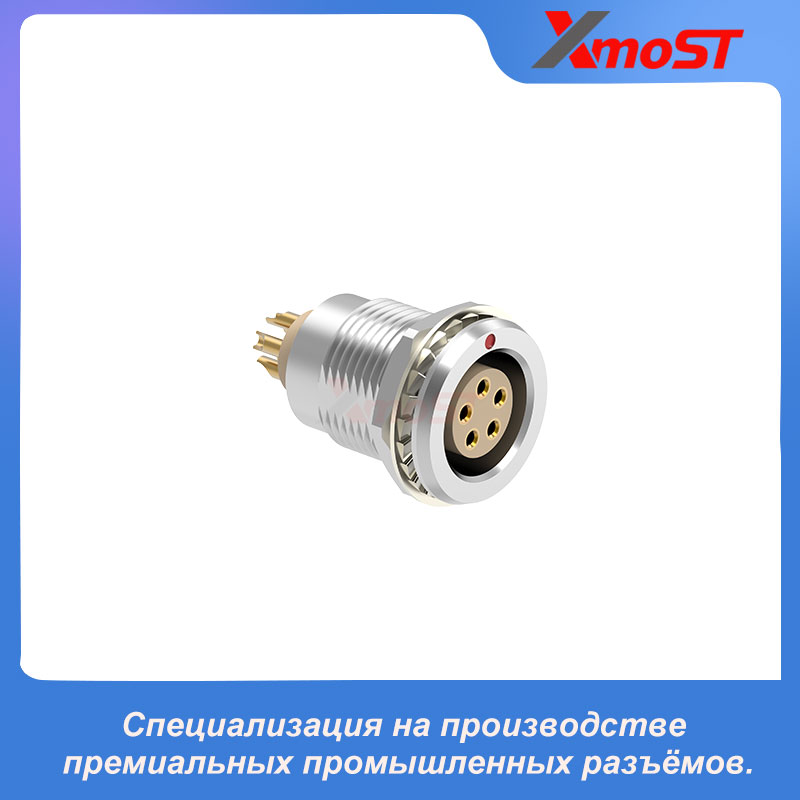

XM-LEGG — стационарная розетка серии B компании XMOST, предназначенная для установки в панели или корпусе оборудования с помощью резьбовой системы крепления гайкой.
Корпус розетки устанавливается в подготовленное отверстие панели и фиксируется монтажной гайкой, образуя устойчивую и компактную точку подключения. Сопрягаемый интерфейс Push-Pull позволяет быстро подключать совместимые вилки без использования инструментов и обеспечивает надёжную самофиксацию во время эксплуатации.
Стандартный ключ G гарантирует точное позиционирование разъёма. Дополнительные варианты ключей A–M и R помогают предотвратить ошибочное сочленение при установке нескольких аналогичных разъёмов на одном оборудовании.
Особенности изделия
- Стационарная розетка для панельного монтажа
- Надёжная резьбовая система крепления гайкой
- Компактный интерфейс для монтажа на панели или перегородке
- Самофиксирующийся сопрягаемый интерфейс Push-Pull
- Быстрое соединение с совместимыми вилками без использования инструментов
- Стандартный ключ G для точного позиционирования
- Дополнительные варианты ключей A–M и R
- Типоразмеры корпуса от 00B до 5B
- Многоконтактные конфигурации высокой плотности в рамках серии B
- Подходит для панелей оборудования и корпусов приборов

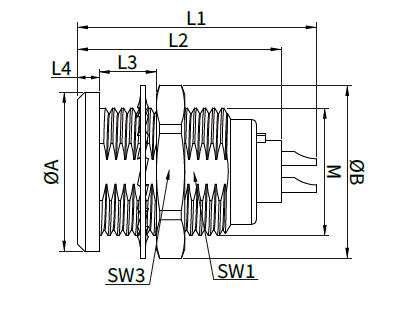

Габаритные размеры
| Типоразмер корпуса | A | B | Монтажная резьба M | L1 | L2 | L3 | L4 | SW1 | SW3 |
|---|---|---|---|---|---|---|---|---|---|
| 00B | 8 | 10,0 | M7 × 0,5 | 18,4 | 12 | 6 | 1,0 | 6,3 | 9 |
| 0B | 10 | 12,3 | M9 × 0,6 | 23,8 | 18 | 7 | 1,2 | 8,2 | 11 |
| 1B | 14 | 16,0 | M12 × 1,0 | 25,7 | 18,7 | 7,5 | 1,5 | 10,5 | 14 |
| 2B | 18 | 19,2 | M15 × 1,0 | 28,5 | 20 | 8,0 | 2,0 | 13,5 | 17 |
| 3B | 21 | 25,0 | M18 × 1,0 | 33,2 | 25 | 11 | 2,0 | 16,5 | 22 |
| 4B | 28 | 34,0 | M25 × 1,0 | 37,7 | 27 | 13 | 2,5 | 23,5 | 30 |
| 5B | 40 | 40,0 | M35 × 1,0 | 46,0 | 37 | 11 | 3,0 | 30,5 | 33 |
Рекомендуемые размеры монтажного отверстия
| Типоразмер корпуса | Размер между плоскими сторонами | Диаметр отверстия |
| 00B | SW 6,4 | Ø7,1 |
| 0B | SW 8,3 | Ø9,1 |
| 1B | SW 10,6 | Ø12,1 |
| 2B | SW 13,6 | Ø15,1 |
| 3B | SW 16,6 | Ø18,1 |
| 4B | SW 23,6 | Ø25,1 |
| 5B | SW 30,6 | Ø35,1 |
Все размеры указаны в миллиметрах.
Области применения
Стационарная розетка XM-LEGG подходит для:
- Промышленных панелей управления
- Контрольно-измерительных приборов
- Корпусов медицинского оборудования
- Робототехнических систем и систем автоматизации
- Оборудования связи
- Телевизионного, радиовещательного и аудиовизуального оборудования
- Компактных корпусов электронного оборудования
- Оборудования, требующего надёжной стационарной розетки для панельного монтажа
Контактные схемы, способы заделки, материалы и варианты ключей могут различаться в зависимости от выбранного типоразмера корпуса и требований конкретного применения.
