Описание

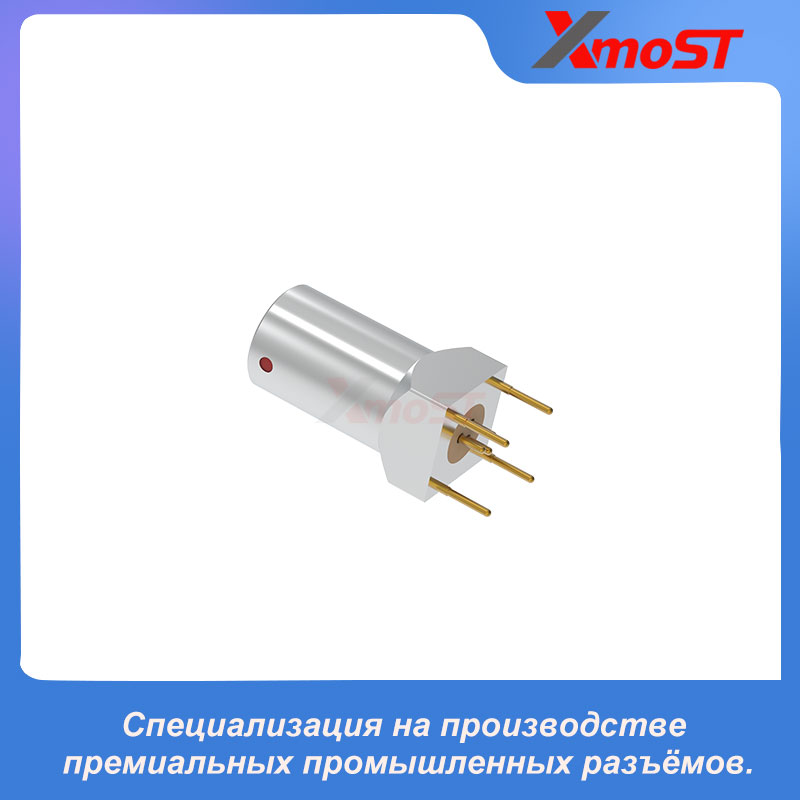

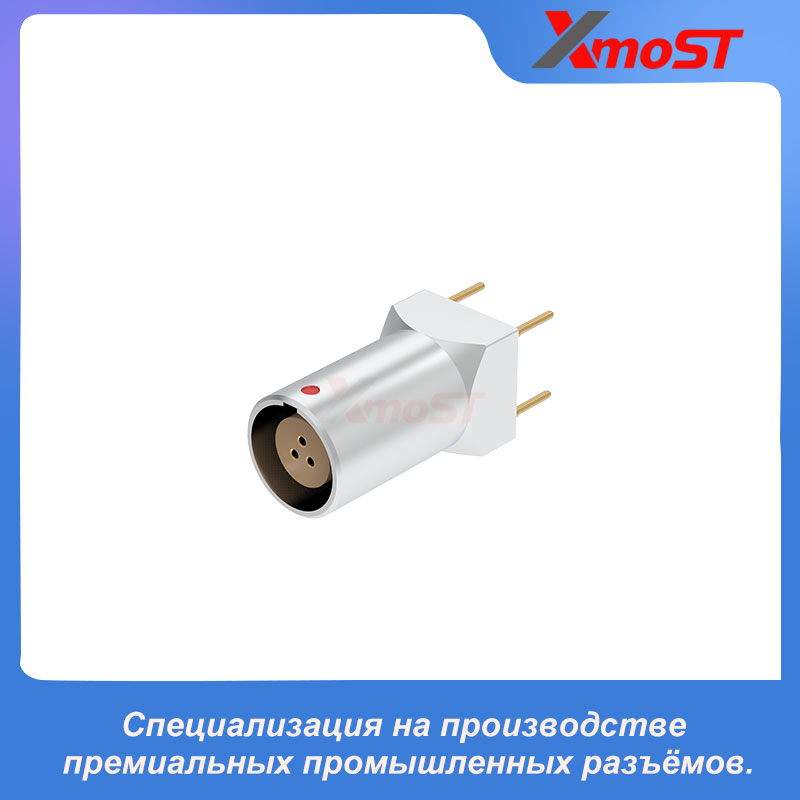

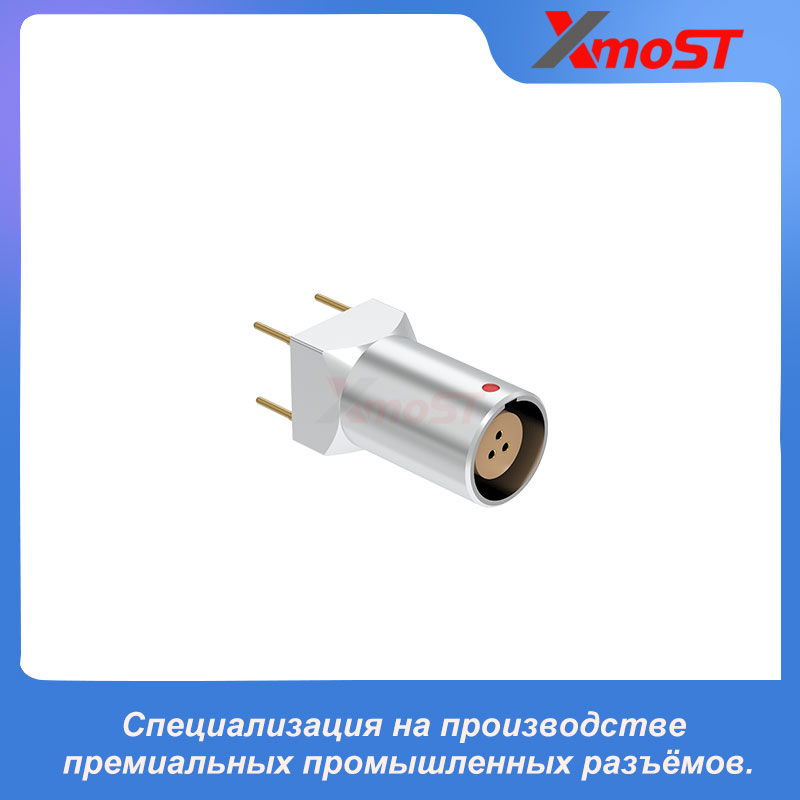

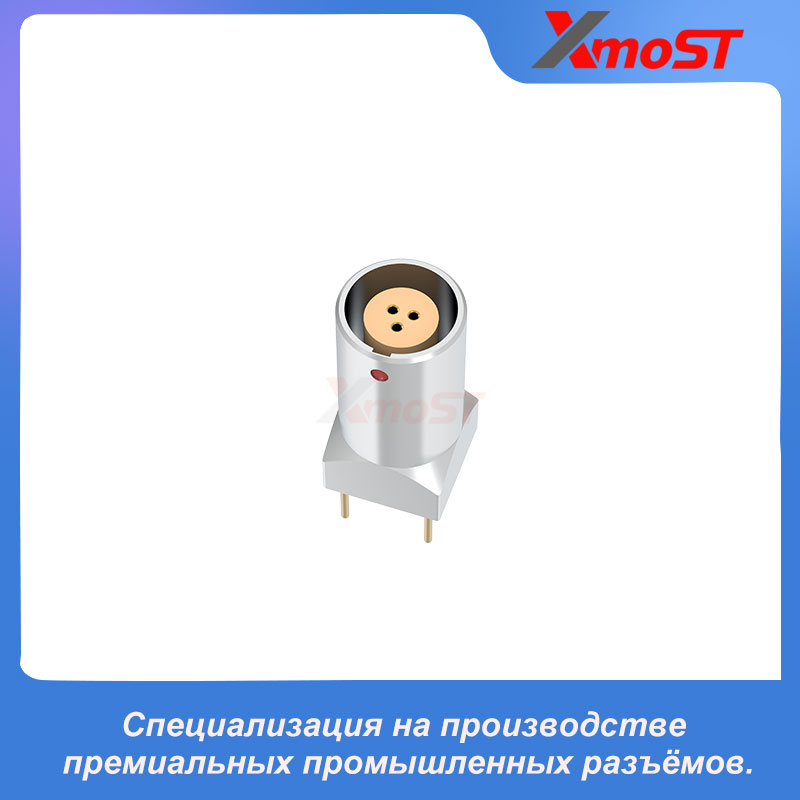

XM-LEZG 00B — прямая розетка, предназначенная для непосредственного монтажа на печатную плату. Компактная квадратная монтажная конструкция и прямые выводы позволяют эффективно интегрировать разъём в электронное оборудование с ограниченным пространством.
Разъём оснащён самофиксирующимся механизмом соединения Push-Pull. Стандартный ключ позиционирования G обеспечивает правильную ориентацию разъёма, а дополнительные варианты ключей A–M помогают предотвратить ошибочное соединение разъёмов с похожими конфигурациями.
Особенности изделия
- Прямая розетка серии B в размере корпуса 00B
- Гнездовая соединительная часть
- Непосредственный монтаж на печатную плату
- Прямые выводы для печатной платы
- Самофиксирующийся механизм соединения Push-Pull
- Стандартный ключ позиционирования G
- Дополнительные варианты ключей A–M
- Компактная квадратная монтажная зона на печатной плате
- Выводы для печатной платы диаметром Ø0,5 мм

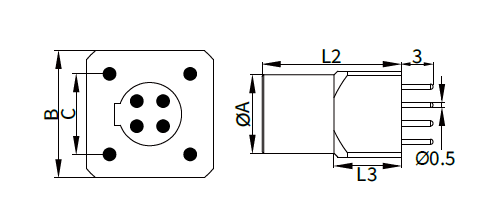

Размеры
| Серия | A (мм) | B (мм) | C (мм) | L3 (мм) | L2 (мм) |
|---|---|---|---|---|---|
| 00B | 7 | 7 | 5,08 | 4 | 14 |
Дополнительные размеры, указанные на чертеже:
| Параметр | Размер |
| Длина выступающей части вывода для печатной платы | 3 мм |
| Диаметр вывода для печатной платы | Ø0,5 мм |
Все размеры указаны в миллиметрах. При подготовке окончательной топологии печатной платы следует руководствоваться чертежом изделия.
Области применения
- Компактное промышленное управляющее оборудование
- Встраиваемые электронные системы
- Контрольно-измерительные приборы
- Медицинские и диагностические устройства
- Коммуникационное оборудование
- Профессиональное аудио- и видеооборудование
- Лабораторные приборы
- Модули управления на печатных платах
