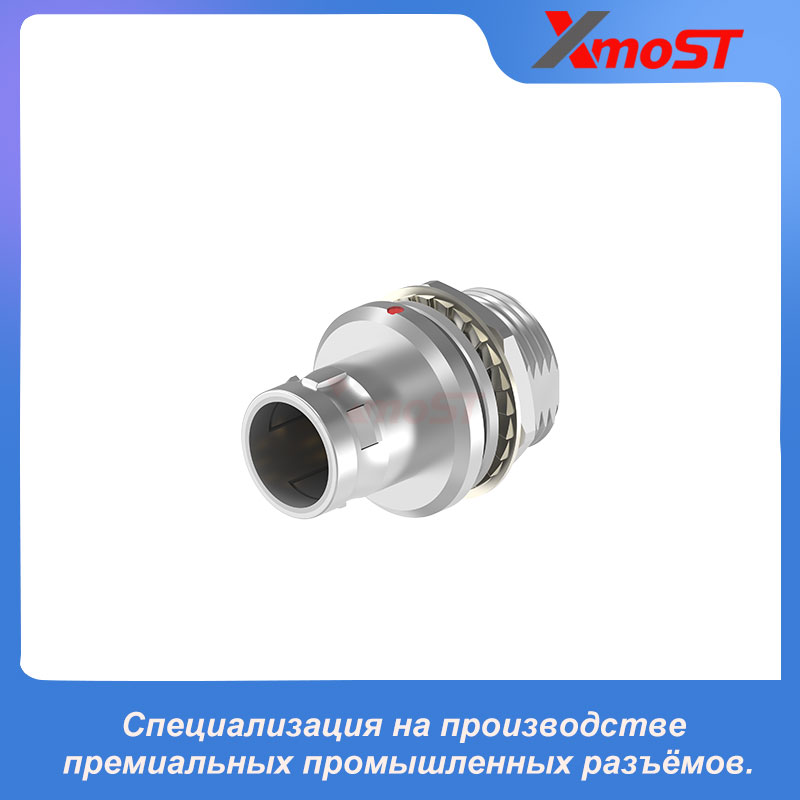

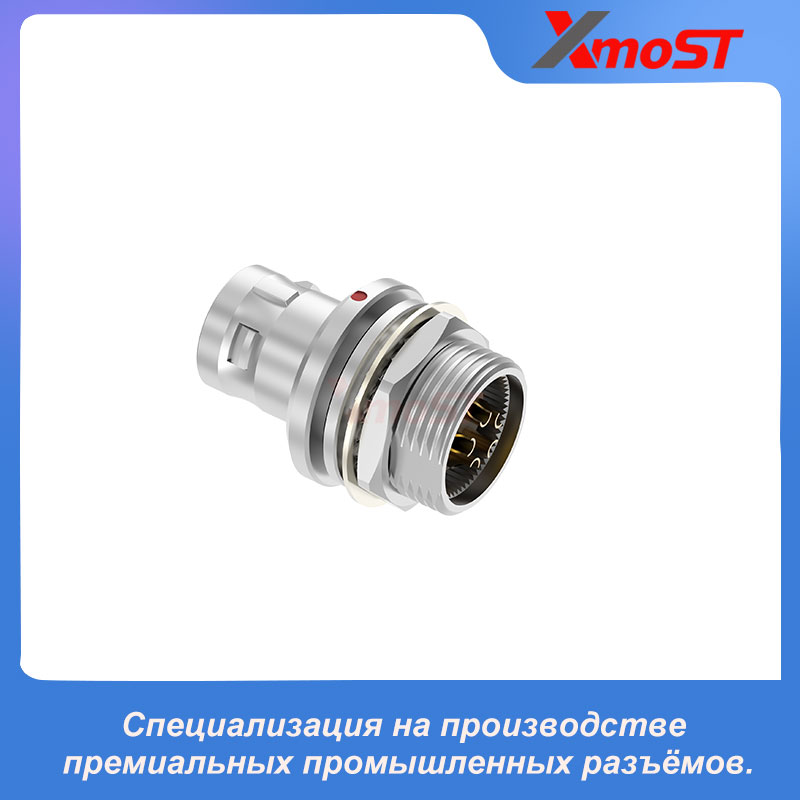

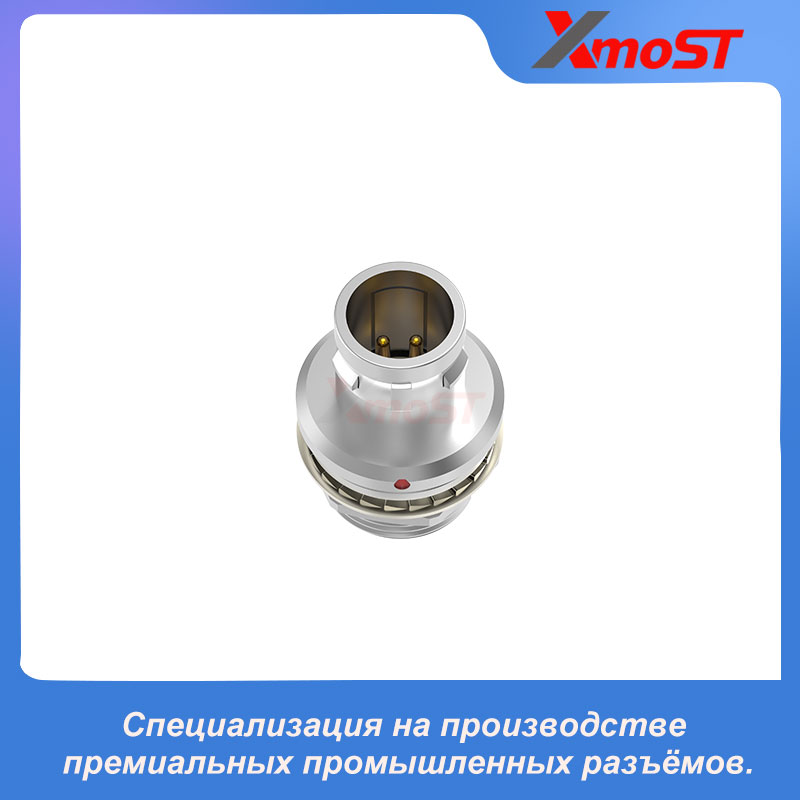

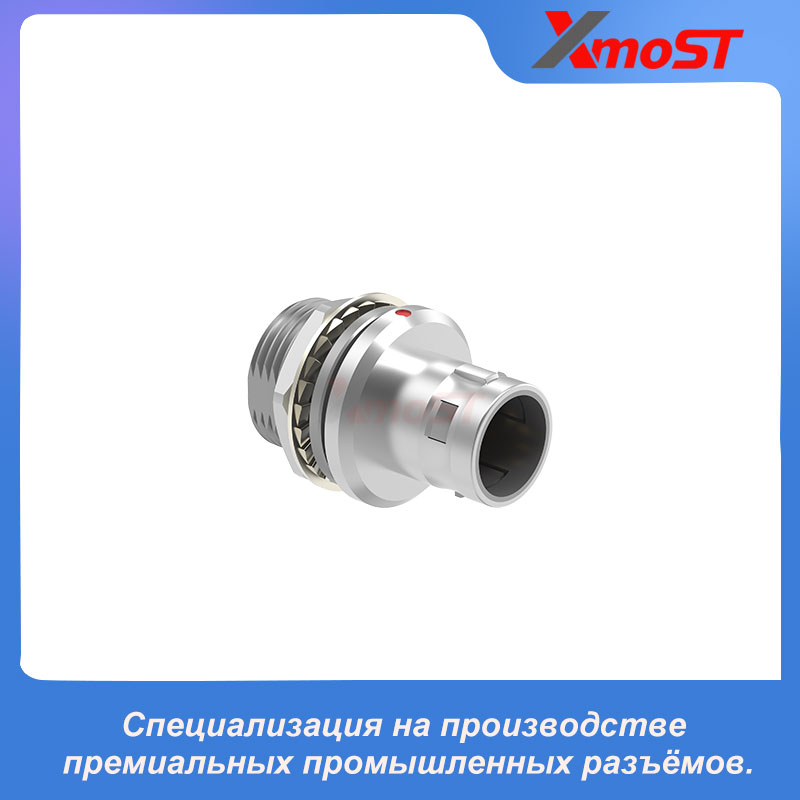

XM-LFWG — стационарная вилка серии B компании XMOST, предназначенная для установки в панели или корпусе оборудования с помощью резьбовой системы крепления гайкой.
Корпус разъёма устанавливается в подготовленное отверстие панели и фиксируется монтажной гайкой. Такая конструкция обеспечивает компактную и устойчивую точку подключения для совместимых самофиксирующихся разъёмов Push-Pull и занимает минимум пространства с внешней стороны панели.
Стандартный ключ G обеспечивает точное позиционирование разъёма. Дополнительные варианты ключей A–M помогают предотвратить ошибочное сочленение при установке нескольких аналогичных разъёмов на одном оборудовании.
Особенности изделия
- Стационарная вилка для панельного монтажа
- Надёжная резьбовая система крепления гайкой
- Компактный интерфейс для монтажа на панели или перегородке
- Совместимость с самофиксирующимися разъёмами Push-Pull
- Стандартный ключ G для точного позиционирования
- Дополнительные варианты ключей A–M
- Типоразмеры корпуса 1B и 2B
- Круговое экранирование 360° для эффективной ЭМС-защиты
- Подходит для панелей оборудования и корпусов приборов

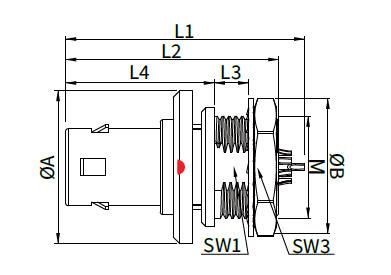

Габаритные размеры
| Типоразмер корпуса | A | B | Монтажная резьба M | L1 | L2 | L3 | L4 | SW1 | SW3 |
|---|---|---|---|---|---|---|---|---|---|
| 1B | 18,0 | 16,0 | M12 × 1,0 | 27,8 | 24,8 | 3 | 14,8 | 10,5 | 14 |
| 2B | 19,5 | 19,2 | M15 × 1,0 | 28,0 | 26,0 | 4 | 18,0 | 13,5 | 17 |
Рекомендуемые размеры монтажного отверстия
| Типоразмер корпуса | Размер между плоскими сторонами | Диаметр отверстия |
| 1B | SW 10,6 | Ø12,1 |
| 2B | SW 13,6 | Ø15,1 |
Все размеры указаны в миллиметрах.
Области применения
Стационарная вилка XM-LFWG подходит для:
- Промышленных панелей управления
- Контрольно-измерительных приборов
- Корпусов медицинского оборудования
- Оборудования связи
- Телевизионного, радиовещательного и аудиовизуального оборудования
- Робототехнического оборудования и систем автоматизации
- Компактных панельных интерфейсов
- Оборудования, требующего надёжной точки подключения с креплением гайкой
