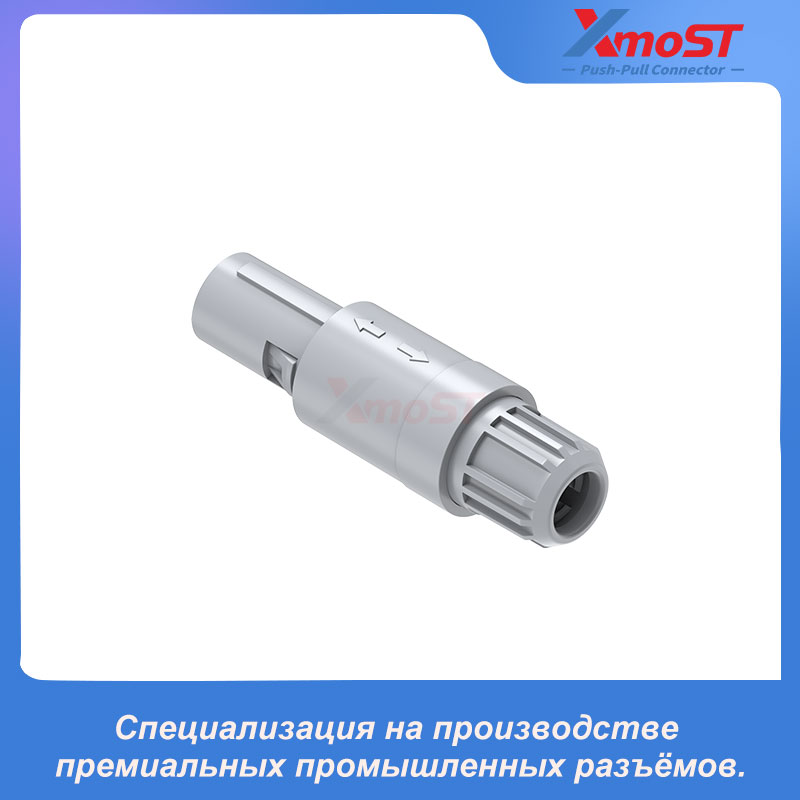

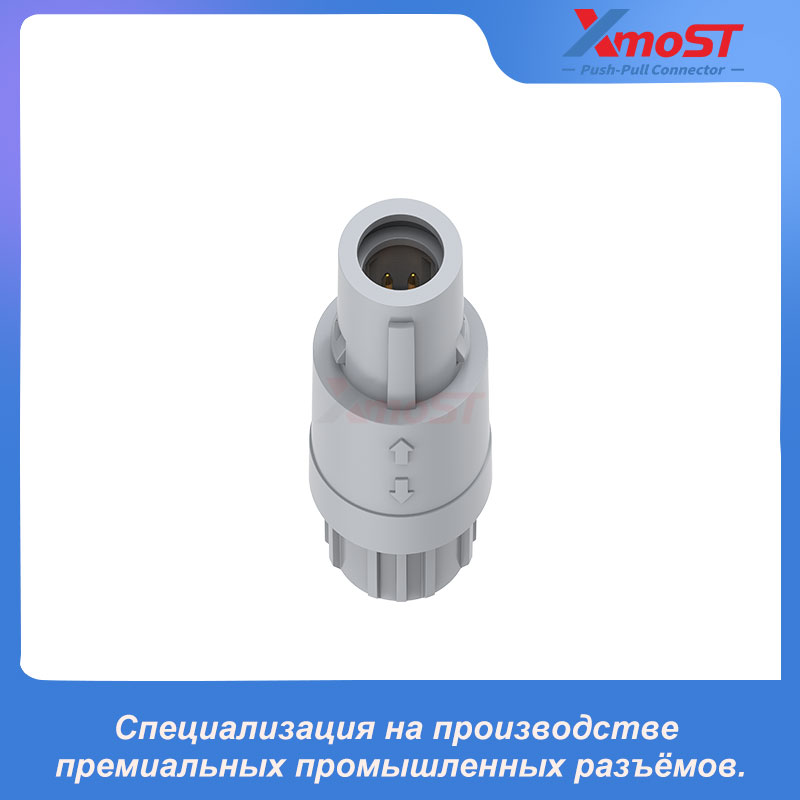

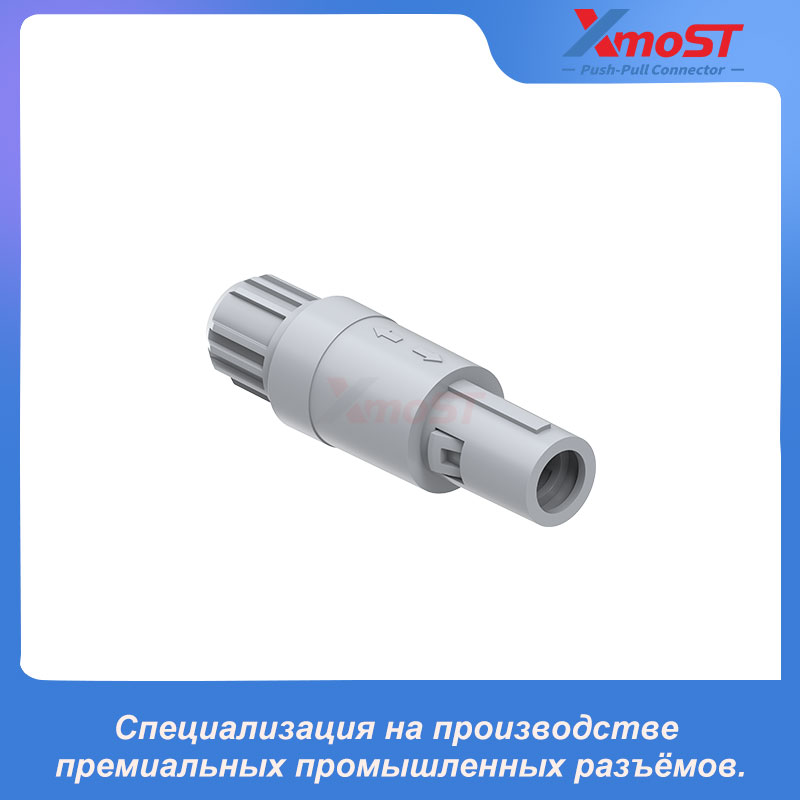

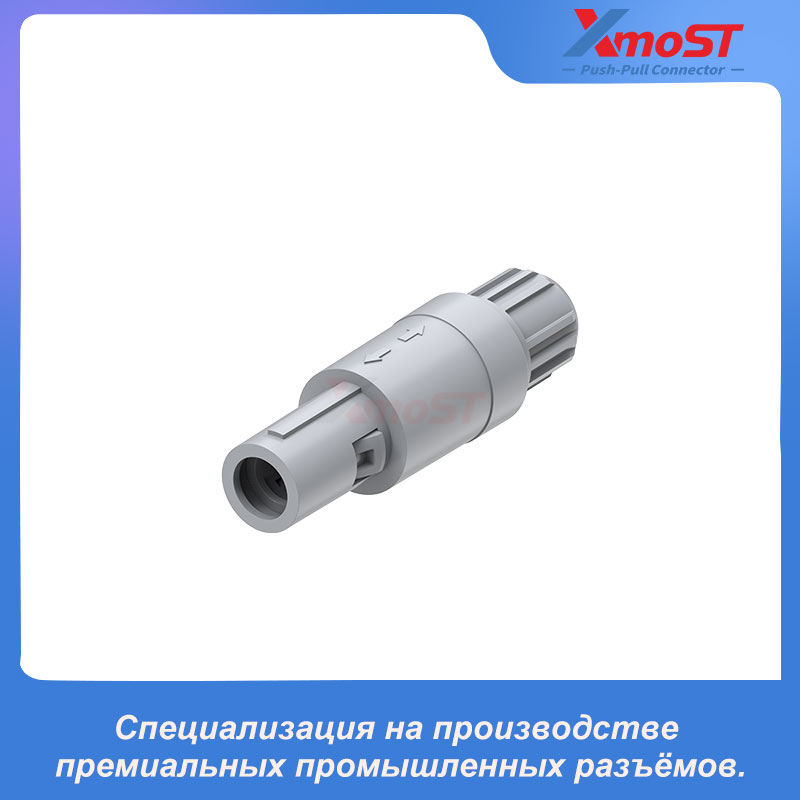

XM-LPAG — стандартный прямой штекер серии 1P с кабельным зажимом и позиционированием G. Внутренние элементы конструкции помогают предотвратить вращение кабеля и обеспечивают его надёжную фиксацию при эксплуатации. Система Push-Pull с самофиксацией обеспечивает быстрое и надёжное соединение.
Особенности и преимущества
- Компактная конструкция разъёма серии 1P
- Система Push-Pull с самофиксацией
- Позиционирование G для правильной ориентации разъёма
- Кабельный зажим для надёжной фиксации кабеля
- Внутренние элементы помогают предотвратить вращение кабеля
- Лёгкая и прочная конструкция
- Прямое исполнение штекера
- Контакты под пайку
- Подходит для контактных исполнений под пайку и монтаж на печатную плату
Размеры
| Серия | A (мм) | L1 (мм) | L2 (мм) |
|---|---|---|---|
| 1P | 14 | 44.5 | 29.4 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -40°C ~ +120°C |
| Ресурс подключения | >1000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта / гайки | Высокопрочный инженерный пластик, доступны варианты материалов |
| Основной материал | Высокопрочный инженерный пластик, доступны варианты материалов |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP50 |
| Испытание соляным туманом | Более 96 часов |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Сопротивление изоляции | ≥100MΩ |
Промышленные применения
- Промышленное оборудование
- Электронное оборудование
- Прецизионное измерительное оборудование
- Оборудование для испытаний и измерений
- Системы управления
