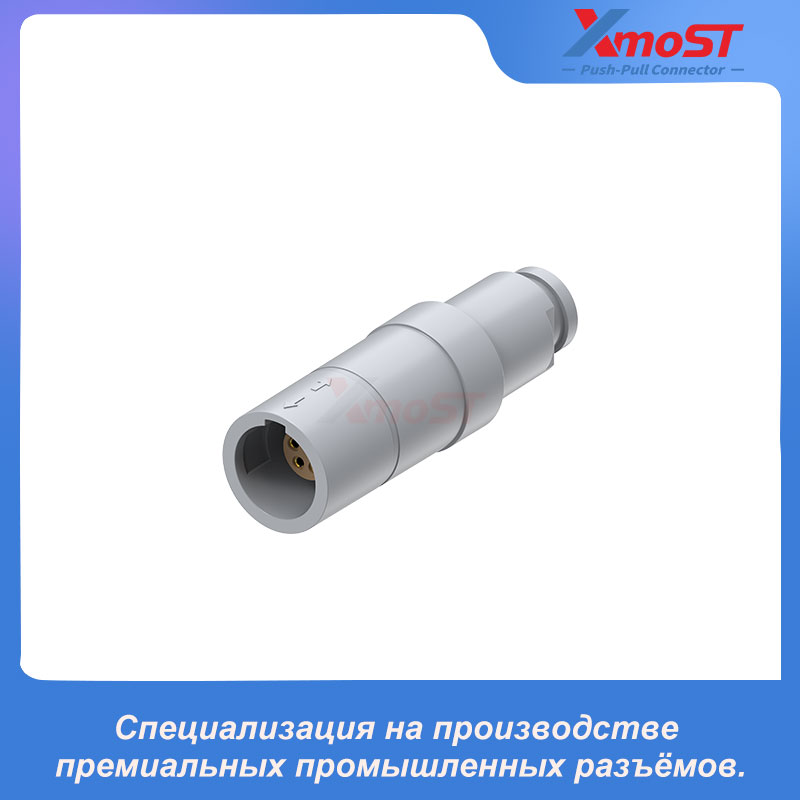

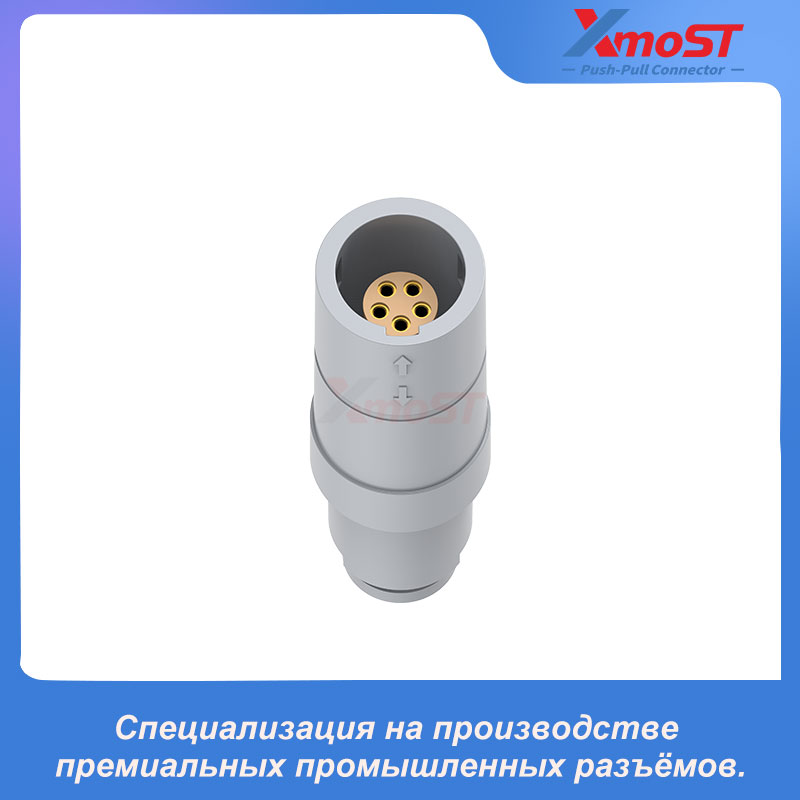

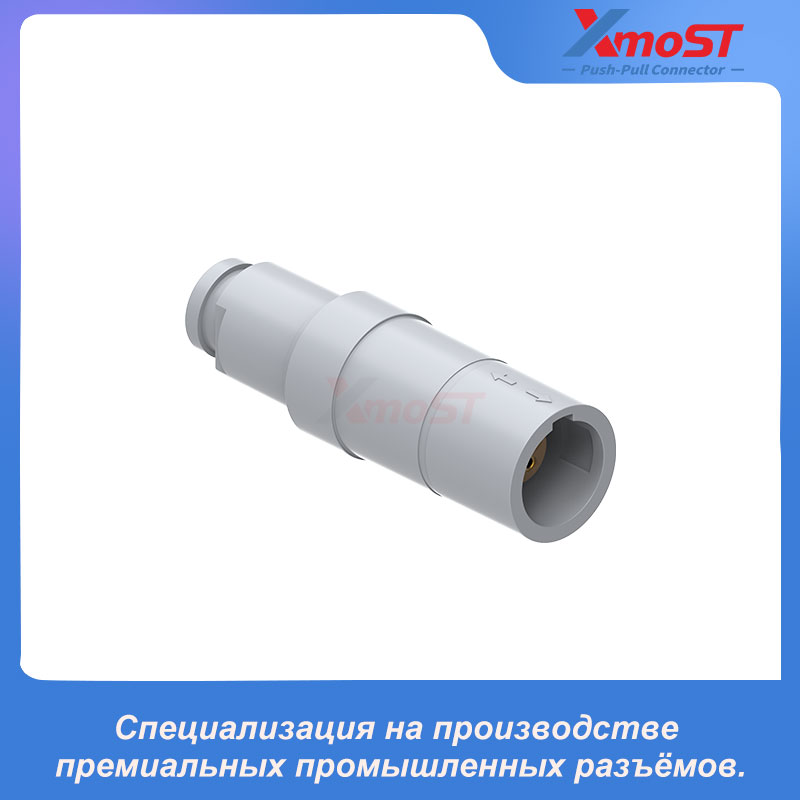

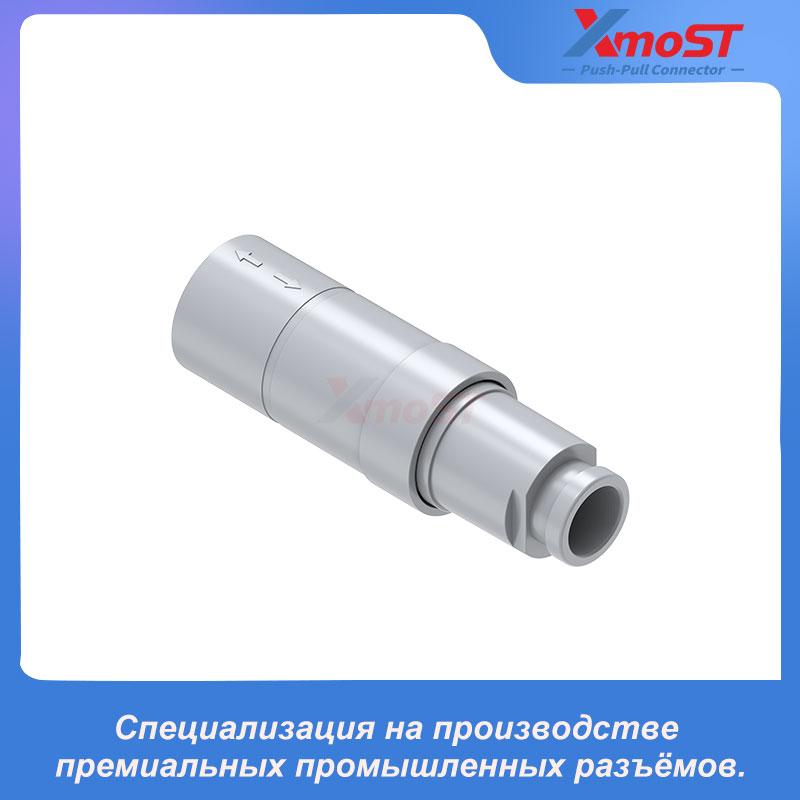

XM-LPRG — компактная плавающая гнездовая розетка серии 1P с кабельным зажимом, позиционированием G и защитным кожухом. Механизм Push-Pull с самофиксацией обеспечивает быстрое и надёжное соединение, а плавающая конструкция позволяет выполнять гибкую установку. По сравнению со стандартной версией XM-LPRG данная модель дополнительно оснащена защитным кожухом в зоне кабельного подключения.
Особенности и преимущества
- Компактная конструкция разъёма серии 1P
- Система Push-Pull с самофиксацией
- Позиционирование G для правильной ориентации разъёма
- Плавающее исполнение розетки
- Кабельный зажим для надёжной фиксации кабеля
- Защитный кожух в зоне кабельного подключения
- Лёгкая и прочная конструкция
- Прямое исполнение розетки
- Контакты под пайку
- Подходит для компактного оборудования и устройств с ограниченным пространством
Размеры
| Серия | A (мм) | L1 (мм) | L2 (мм) | SW1 (мм) |
|---|---|---|---|---|
| 1P | 14 | 43 | 38.7 | 9 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -40°C ~ +120°C |
| Ресурс подключения | >1000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта / гайки | Высокопрочный инженерный пластик, доступны варианты материалов |
| Основной материал | Высокопрочный инженерный пластик, доступны варианты материалов |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP50 |
| Испытание соляным туманом | Более 96 часов |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Сопротивление изоляции | ≥100MΩ |
Промышленные применения
- Промышленное оборудование
- Электронное оборудование
- Прецизионное измерительное оборудование
- Оборудование для испытаний и измерений
- Системы управления
