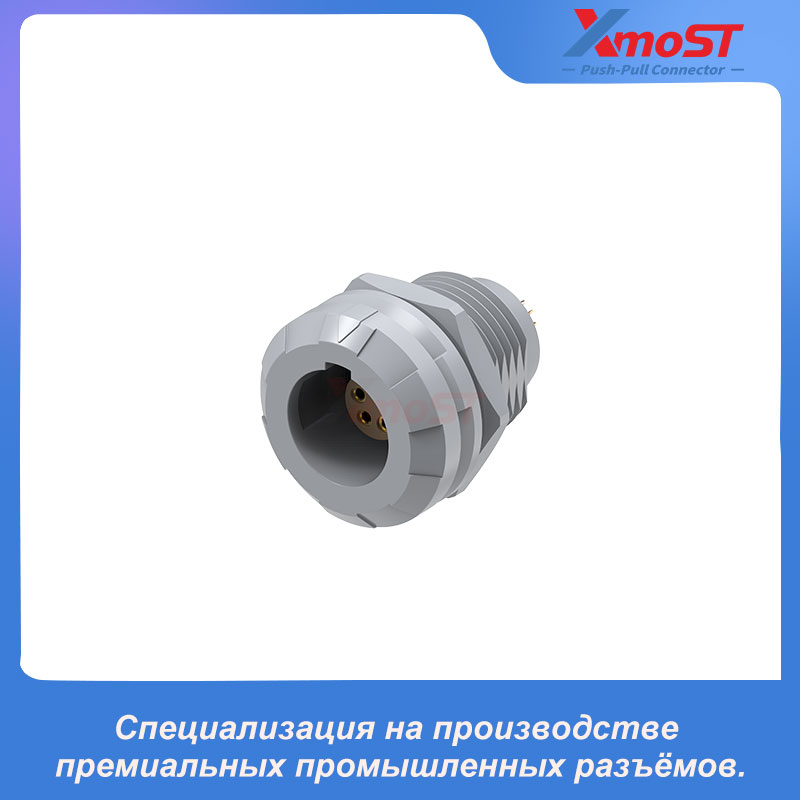

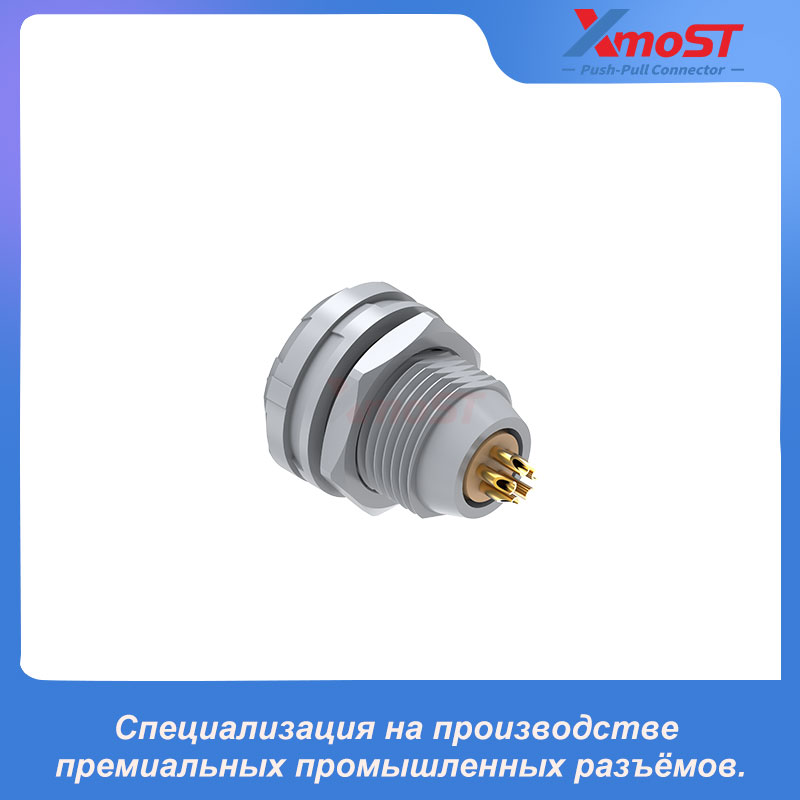

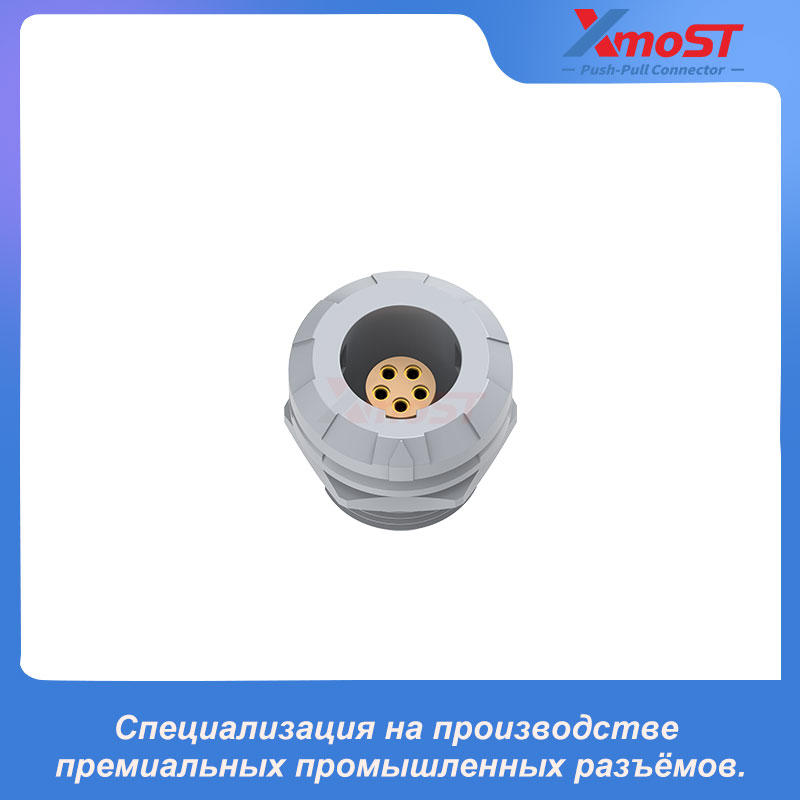

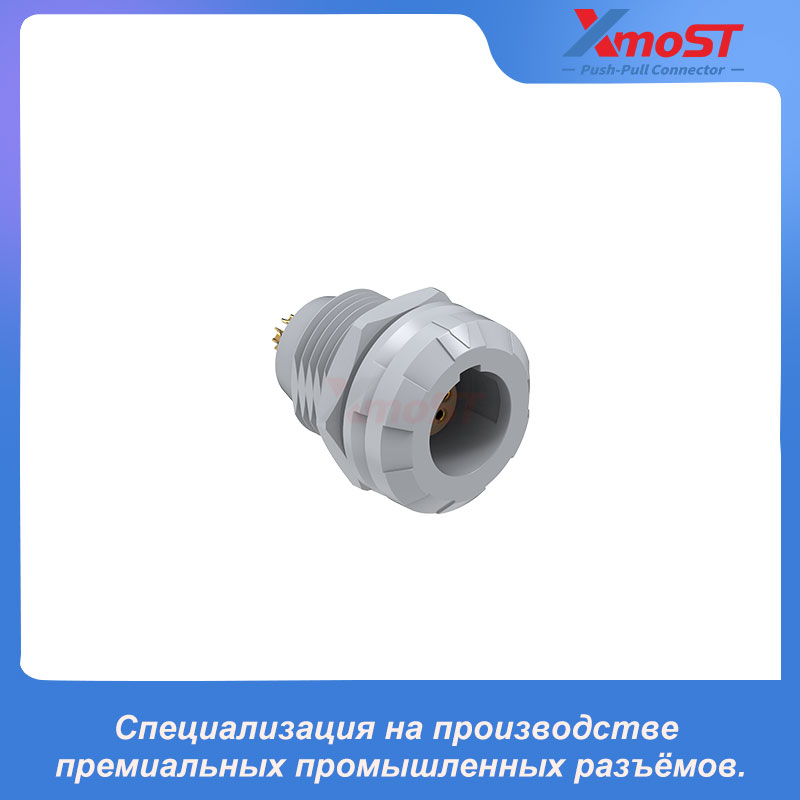

XM-LPLG 1P — это компактная фиксированная розетка с внутренним креплением гайкой, предназначенная для установки на панель. Она оснащена кодировкой G и механизмом Push-Pull с самофиксацией, обеспечивающими надёжное и удобное соединение. Прямая конструкция розетки подходит для компактного оборудования и применений с ограниченным пространством.
Особенности и преимущества
- Компактная конструкция разъёма серии 1P
- Фиксированная розетка с внутренним креплением гайкой
- Механизм Push-Pull с самофиксацией
- Кодировка G
- Прямая конструкция разъёма

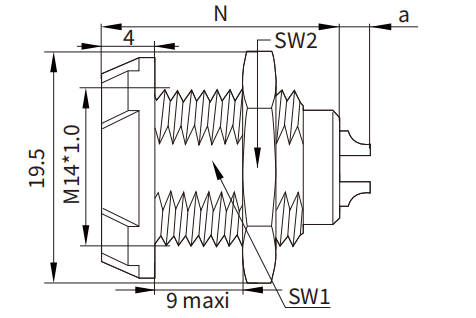

Размеры
| Серия | A (мм) | B (мм) | e | L1 (мм) | N (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|---|---|
| 1P | 19.5 | 4 | M14×1.0 | 9 | 22.5 | 12.5 | 17 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -40°C ~ +120°C |
| Ресурс подключения | >1000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта/гайки | Высокопрочный инженерный пластик, доступны варианты материалов |
| Основной материал | Высокопрочный инженерный пластик, доступны варианты материалов |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP50 |
| Испытание соляным туманом | Более 96 часов |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Сопротивление изоляции | ≥100MΩ |
Применение в отраслях
- Промышленное оборудование
- Электронное оборудование
- Прецизионные приборы
- Контрольно-измерительное оборудование
- Компактные системы подключения
