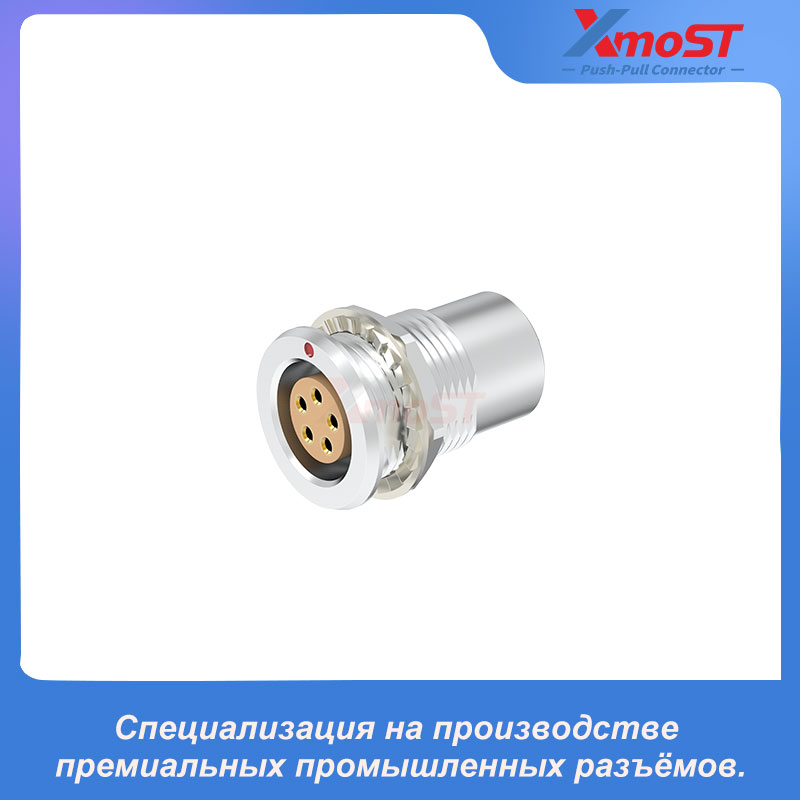

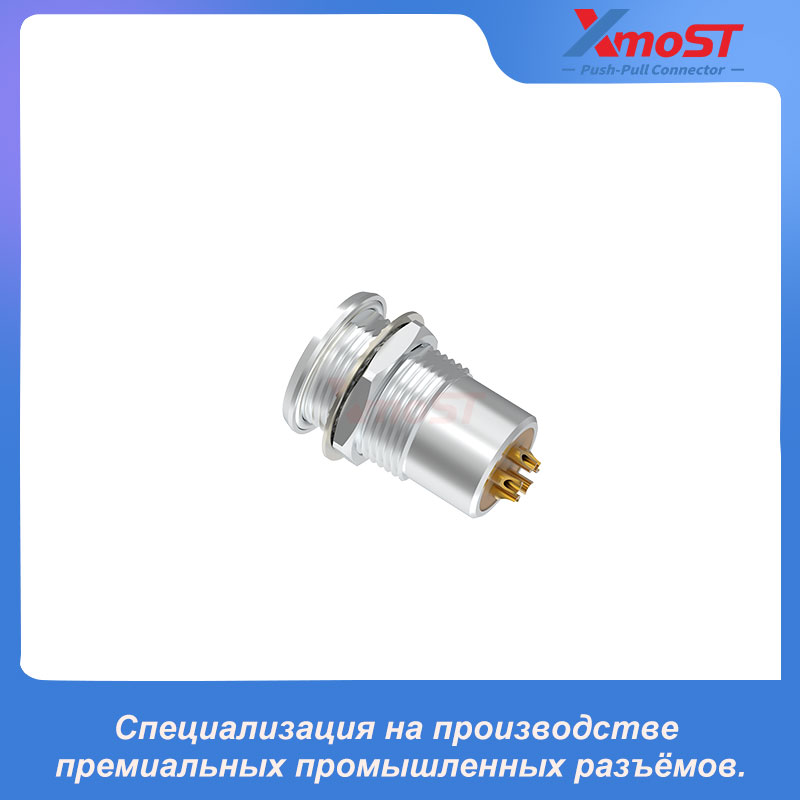

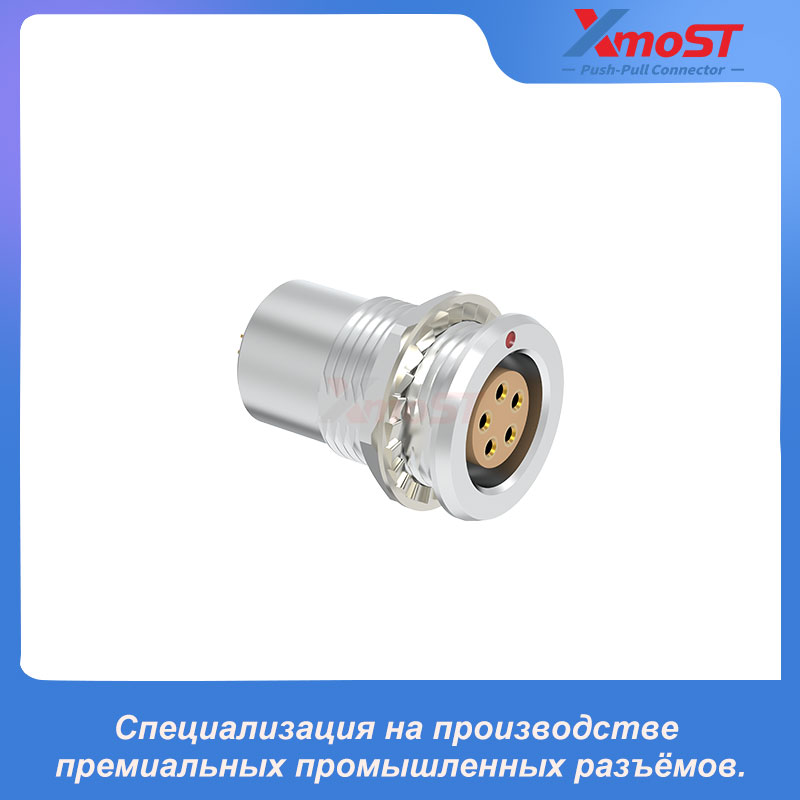

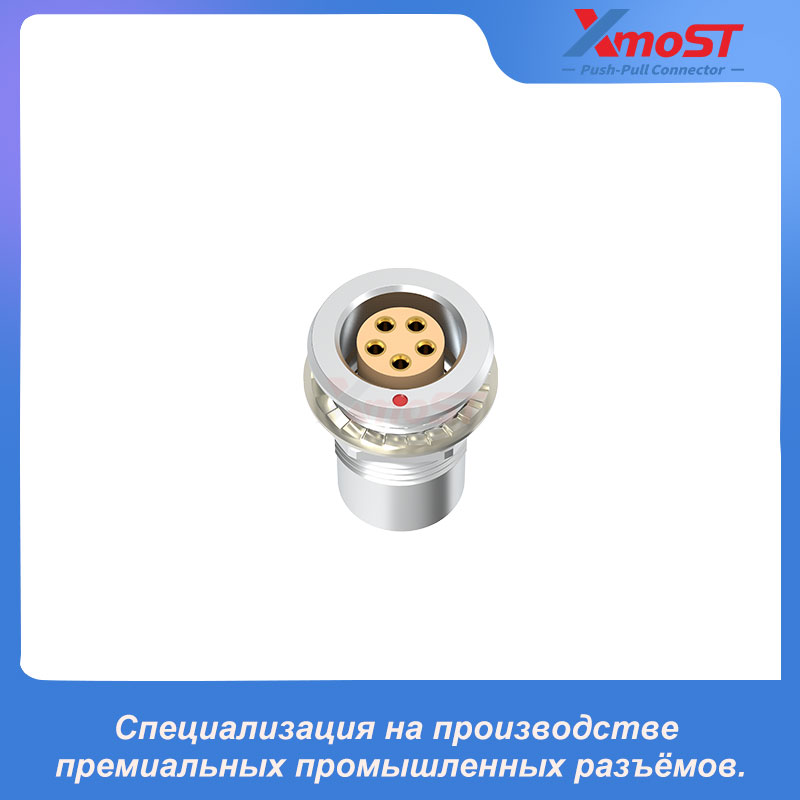

XM-LHGG — фиксированная гнездовая розетка серии T с креплением внутренней гайкой в корпусе, предназначенная для миниатюрного наружного оборудования и применений, требующих водонепроницаемого или вакуумно-герметичного соединения.
Розетка имеет прямую конструкцию, механическую кодировку G и механизм самофиксации. Герметичная конструкция помогает защищать интерфейс оборудования от влаги, пыли и других внешних загрязнений.
Высокая плотность контактов позволяет экономить монтажное пространство, а 360° экранирование обеспечивает полную защиту от электромагнитных помех. Серия совместима с существующими розетками B и использует такие же монтажные отверстия. Поддерживаются исполнения от 2 до 32 контактов, кабели диаметром от 1,0 до 10,5 мм и контакты под пайку, обжим или печатный монтаж.
Особенности и преимущества
- IP68 в соединённом состоянии
- Система Push-Pull с самофиксацией
- Механическая кодировка (FGG) с несколькими вариантами ключей для предотвращения неправильного соединения
- Высокая плотность контактов для экономии пространства
- Экранирование на 360° для полной защиты от электромагнитных помех
- Совместимость с существующими розетками B
- Использование таких же монтажных отверстий, как у розеток B
- Варианты внешнего корпуса из латуни с чёрно-хромированным покрытием и пластика
- Многоконтактные исполнения от 2 до 32 контактов
- Для кабелей диаметром от 1,0 до 10,5 мм
- Контакты под пайку, обжим или печатный монтаж

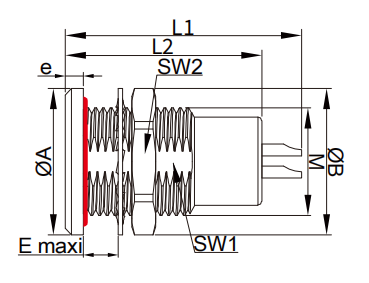

Размеры
| Серия | A (мм) | B (мм) | M | L1 (мм) | L2 (мм) | e (мм) | E (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 00T | 10 | 10.2 | M7×0.5 | 18 | 15 | 1.2 | 5.5 | 6.3 | 9 |
| 0T | 12 | 12.5 | M9×0.6 | 22 | 18.5 | 1.5 | 6.5 | 8.2 | 11 |
| 1T | 15.5 | 16.0 | M12×1.0 | 26 | 21.5 | 1.8 | 6.0 | 10.5 | 14 |
| 2T | 18.5 | 19.6 | M15×1.0 | 30.5 | 25 | 1.8 | 8.0 | 13.5 | 17 |
Чертёж монтажного отверстия
| Размер корпуса | Размер под ключ SW (мм) | Диаметр монтажного отверстия Ø (мм) |
|---|---|---|
| 00T | 6.4 | 7.1 |
| 0T | 8.3 | 9.1 |
| 1T | 10.6 | 12.1 |
| 2T | 13.6 | 15.1 |
Максимальное рабочее давление
| Размер корпуса | Максимальное рабочее давление |
|---|---|
| 00 | 60 bar |
| 0T | 60 bar |
| 1T | 60 bar |
| 2T | 40 bar |
Отраслевые применения
- Наружное электронное оборудование
- Системы промышленного управления
- Прецизионное измерительное оборудование
- Контрольно-измерительное оборудование
- Коммуникационное оборудование
- Аэрокосмическое оборудование
- Военное и оборонное оборудование
- Системы наружного мониторинга
- Промышленная автоматизация
- Вакуумное и герметичное оборудование
