Описание

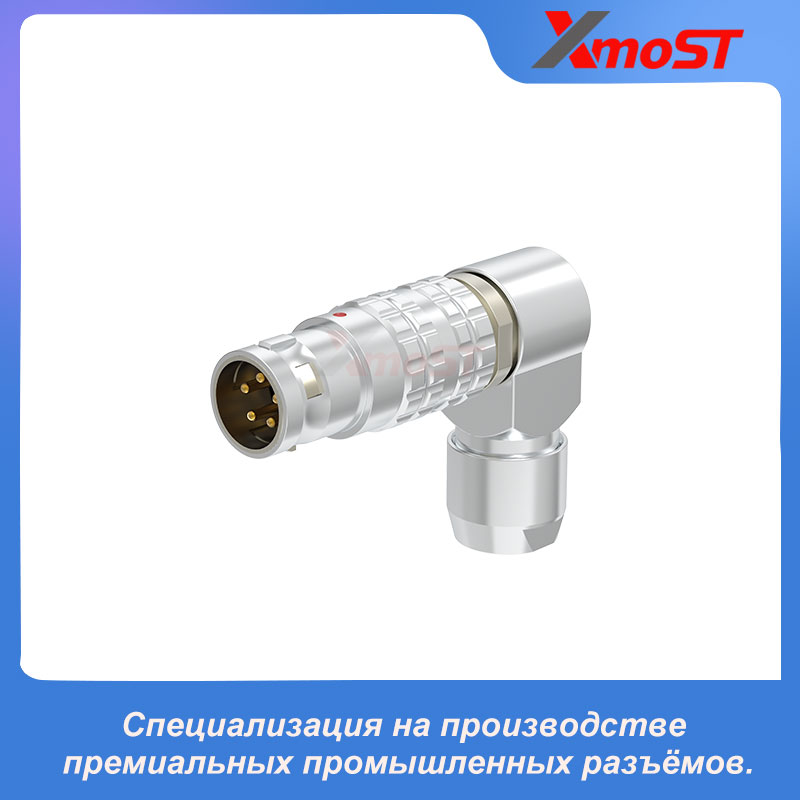

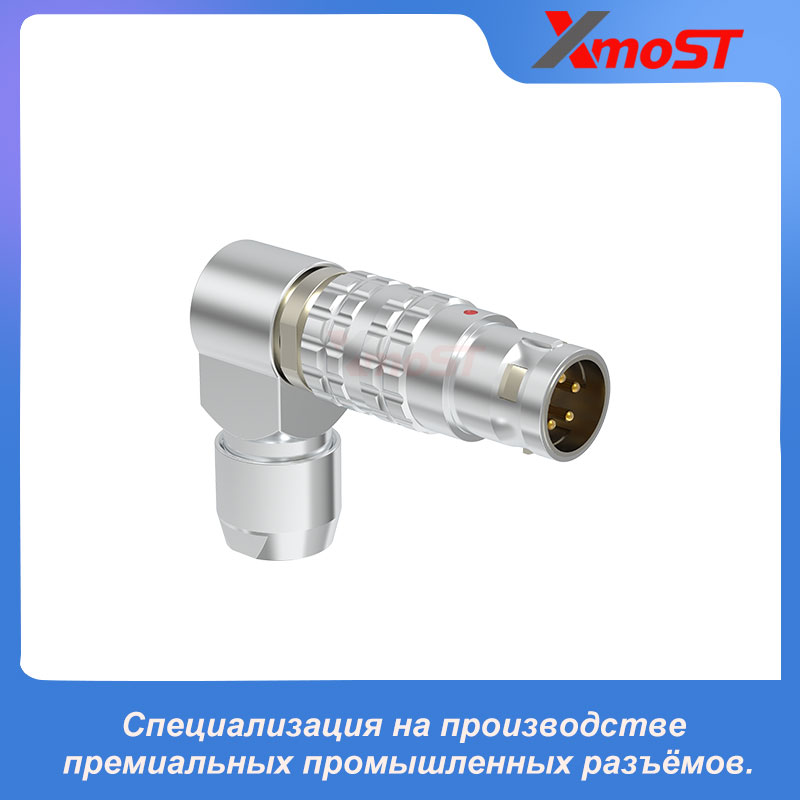

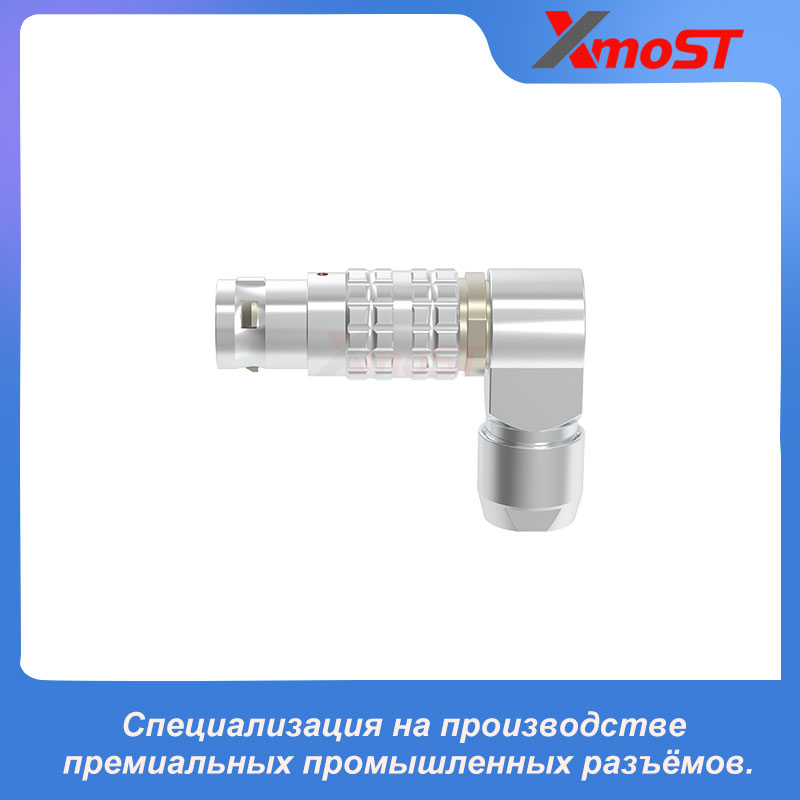

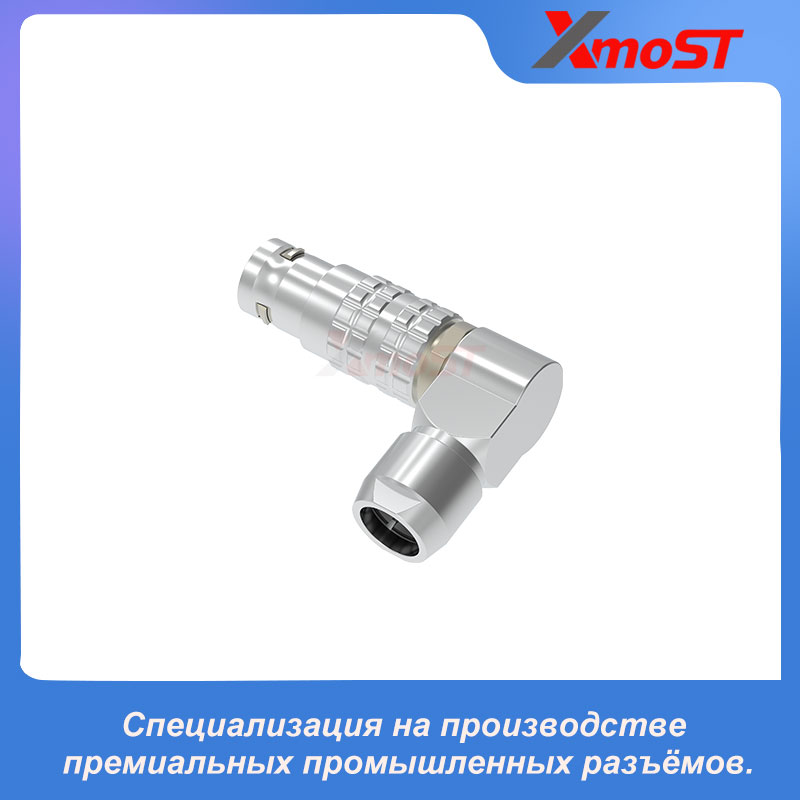

XM-LFSG — регулируемый угловой разъём-вилка на 90° с компактным L-образным корпусом. Штыревая соединительная часть расположена горизонтально, а кабельный выход повёрнут на 90°, что позволяет отвести кабель от точки подключения в оборудовании с ограниченным монтажным пространством.
Регулируемая угловая конструкция позволяет устанавливать направление кабельного выхода в соответствии с компоновкой оборудования. Разъём также оснащён самофиксирующимся механизмом Push-Pull, встроенным кабельным зажимом, стандартным ключом позиционирования G и дополнительными вариантами ключей A–M.
Особенности изделия
- Регулируемая угловая конструкция на 90°
- Компактный L-образный корпус
- Горизонтальная штыревая соединительная часть
- Кабельный выход под углом 90°
- Регулируемое направление прокладки кабеля
- Самофиксирующийся механизм Push-Pull
- Встроенный кабельный зажим
- Варианты ключей позиционирования G или A–M
Размеры

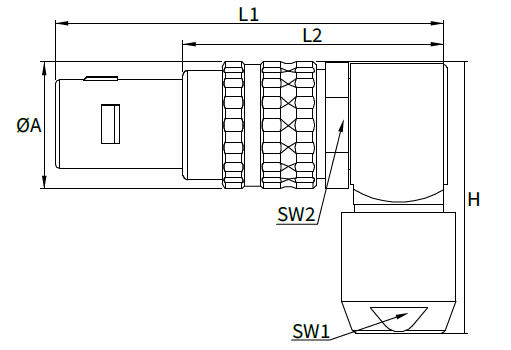

| Серия | A (мм) | H (мм) | L1 (мм) | L2 (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|---|
| 00B | 8 | 18,1 | 24,8 | 16,8 | 5 | 7 |
| 0B | 10 | 21,0 | 30,3 | 20,3 | 7 | 9 |
| 1B | 12 | 26,4 | 36,5 | 25,5 | 9 | 11 |
| 2B | 16,5 | 34,5 | 44 | 32 | 12 | 15 |
Все размеры указаны в миллиметрах.
Области применения
- Оборудование промышленной автоматизации
- Робототехнические комплексы и системы управления движением
- Контрольно-измерительные приборы
- Медицинское и диагностическое оборудование
- Профессиональное аудио- и видеооборудование
- Компактные устройства, требующие регулируемого направления прокладки кабеля
