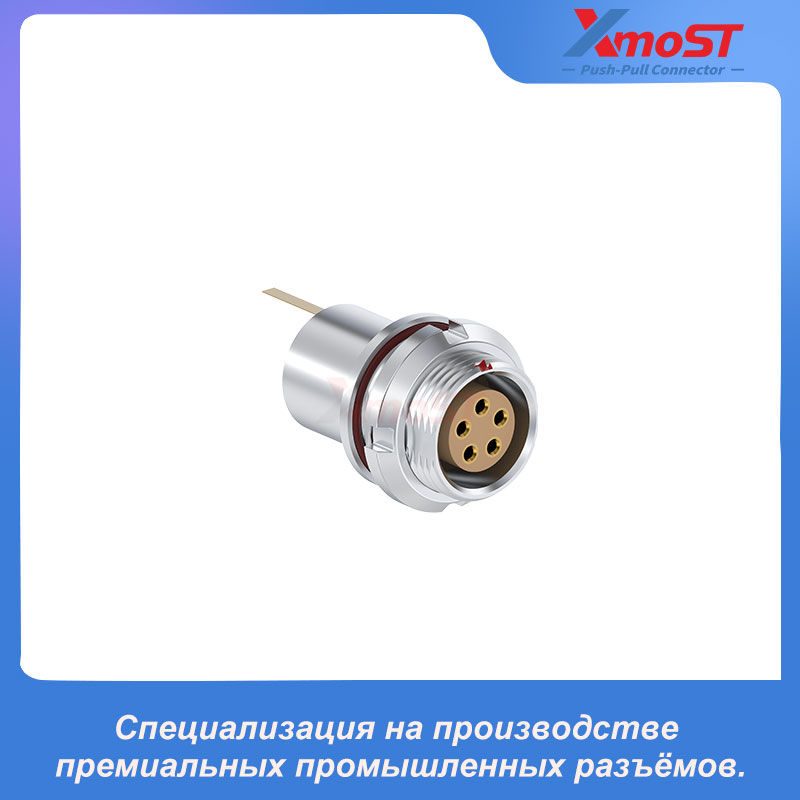

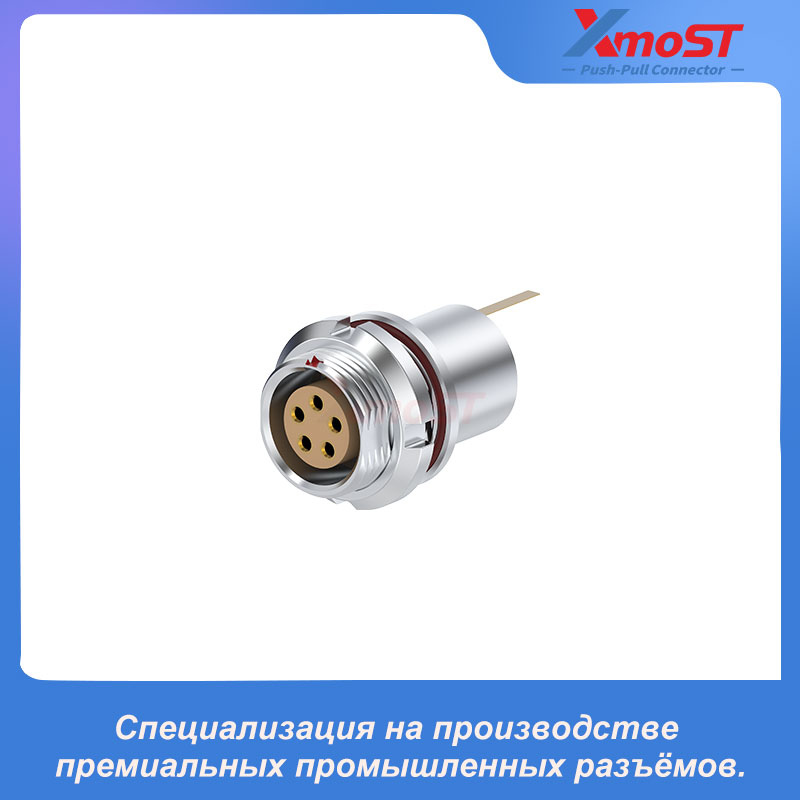

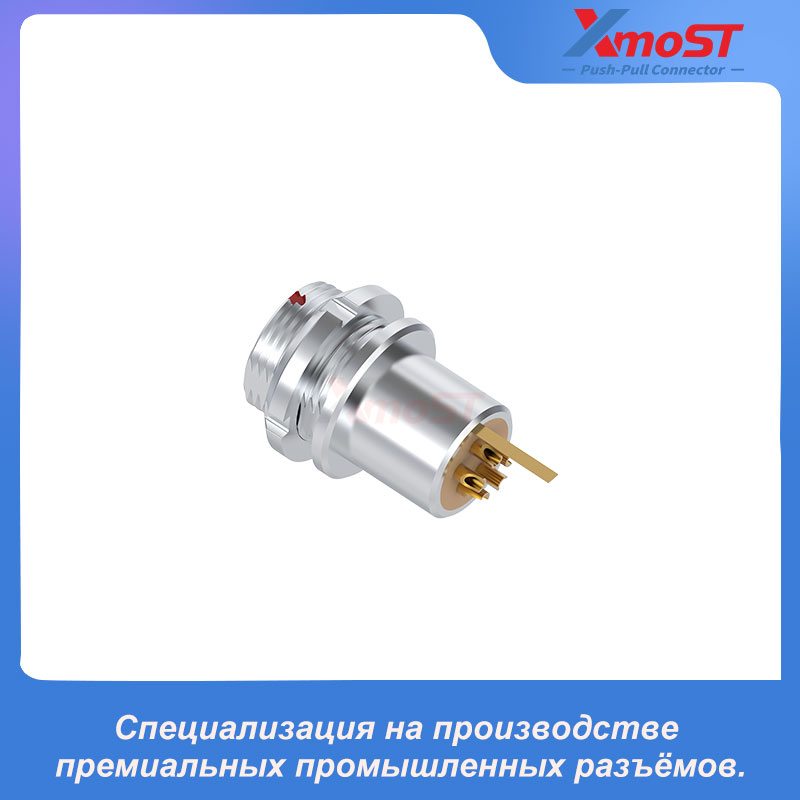

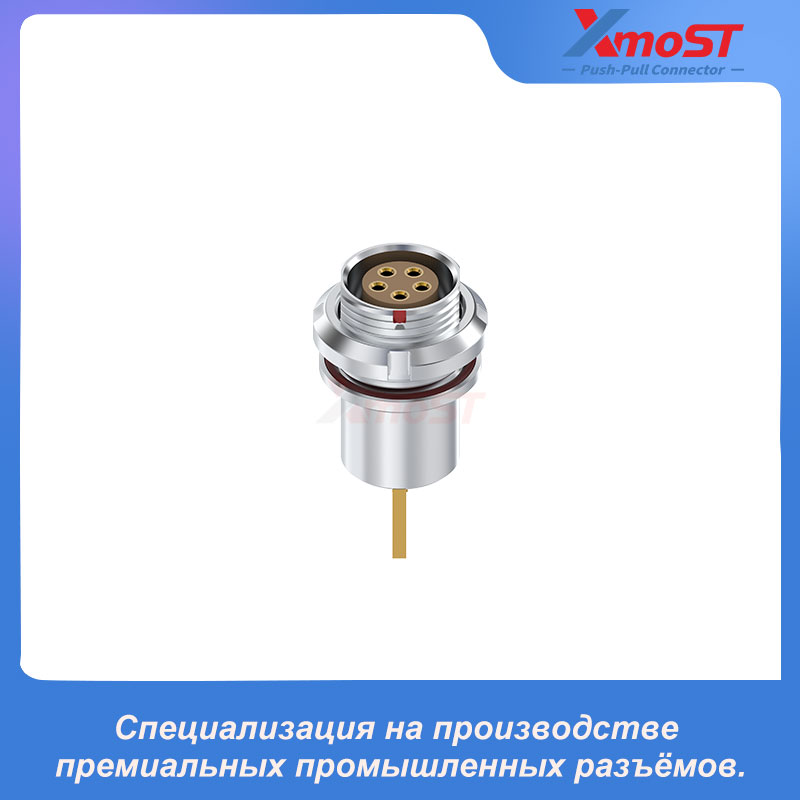

XM-LHMG — фиксированная гнездовая розетка серии T с заземляющим контактом и креплением внешней гайкой к корпусу. Она предназначена для компактного наружного оборудования и применений, требующих надёжных водонепроницаемых или вакуумно-герметичных электрических соединений.
Прямая конструкция оснащена кодировкой G и механизмом Push-Pull с самофиксацией для быстрого и надёжного соединения. Встроенный заземляющий контакт обеспечивает отдельное заземляющее соединение для повышения безопасности оборудования и надёжности электрической системы.
XM-LHMG совместим с существующими розетками B и использует такие же монтажные отверстия. Серия поддерживает от 2 до 32 контактов, кабели диаметром от 1,0 до 10,5 мм и контакты под пайку, обжим или печатный монтаж.
Особенности и преимущества
- IP68 в соединённом состоянии
- Система Push-Pull с самофиксацией
- Механическая кодировка (FGG) с несколькими вариантами ключей для предотвращения неправильного соединения
- Высокая плотность контактов для экономии пространства
- Экранирование на 360° для полной защиты от электромагнитных помех
- Совместимость с существующими розетками B
- Использование таких же монтажных отверстий, как у розеток B
- Варианты внешнего корпуса из латуни с чёрно-хромированным покрытием и пластика
- Многоконтактные исполнения от 2 до 32 контактов
- Для кабелей диаметром от 1,0 до 10,5 мм
- Контакты под пайку, обжим или печатный монтаж
- Встроенный заземляющий контакт

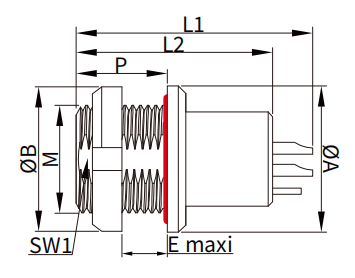

Размеры
| Серия | A (мм) | B (мм) | M | L1 (мм) | L2 (мм) | P (мм) | E (мм) | SW1 (мм) |
|---|---|---|---|---|---|---|---|---|
| 00T | 10 | 10 | M7×0.5 | 18 | 15 | 7 | 4.5 | 6.3 |
| 0T | 12 | 12 | M9×0.6 | 22 | 18.5 | 9 | 6.5 | 8.2 |
| 1T | 15.5 | 16 | M12×1.0 | 26 | 21.5 | 10 | 6.5 | 10.5 |
| 2T | 18.5 | 20 | M15×1.0 | 30.5 | 25 | 11 | 7.5 | 13.5 |
Чертёж монтажного отверстия
| Размер корпуса | Размер под ключ SW (мм) | Диаметр монтажного отверстия Ø (мм) |
|---|---|---|
| 00T | 6.4 | 7.1 |
| 0T | 8.3 | 9.1 |
| 1T | 10.6 | 12.1 |
| 2T | 13.6 | 15.1 |
Максимальное рабочее давление
| Размер корпуса | Максимальное рабочее давление |
|---|---|
| 00T | 60 bar |
| 0T | 60 bar |
| 1T | 60 bar |
| 2T | 40 bar |
Технические параметры
| Parameter | Specification |
|---|---|
| Sealing Material | Epoxy Resin |
| Operating Temperature | -20°C ~ +80°C |
| Mating Cycles | >3000 Times |
| Humidity | Up to 95% Relative Humidity at 60°C |
| Vibration Resistance | 10–2000Hz, 15g |
| Shock Resistance | 100g, 6ms |
| Salt Spray Test | >144h |
| Environmental Test | 50/175/21 |
| Helium Leak Rate (He) | <10⁻⁷ mbar·l.s⁻¹ |
Отраслевые применения
- Наружное электронное оборудование
- Системы промышленного управления
- Прецизионное измерительное оборудование
- Контрольно-измерительное оборудование
- Коммуникационное оборудование
- Аэрокосмическое оборудование
- Военное и оборонное оборудование
- Системы наружного мониторинга
- Промышленная автоматизация
- Вакуумно-герметичное оборудование
