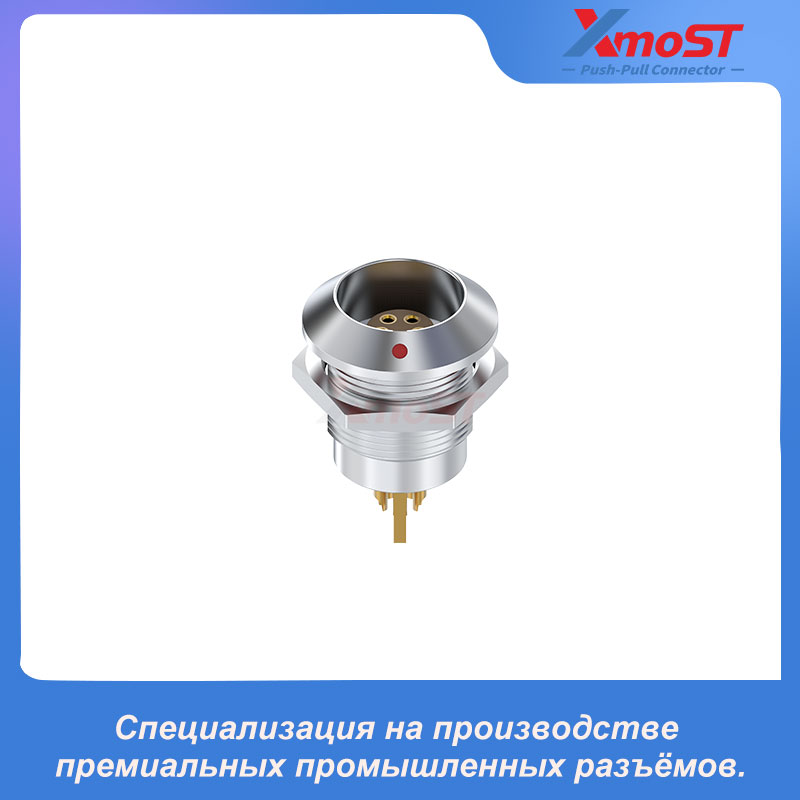

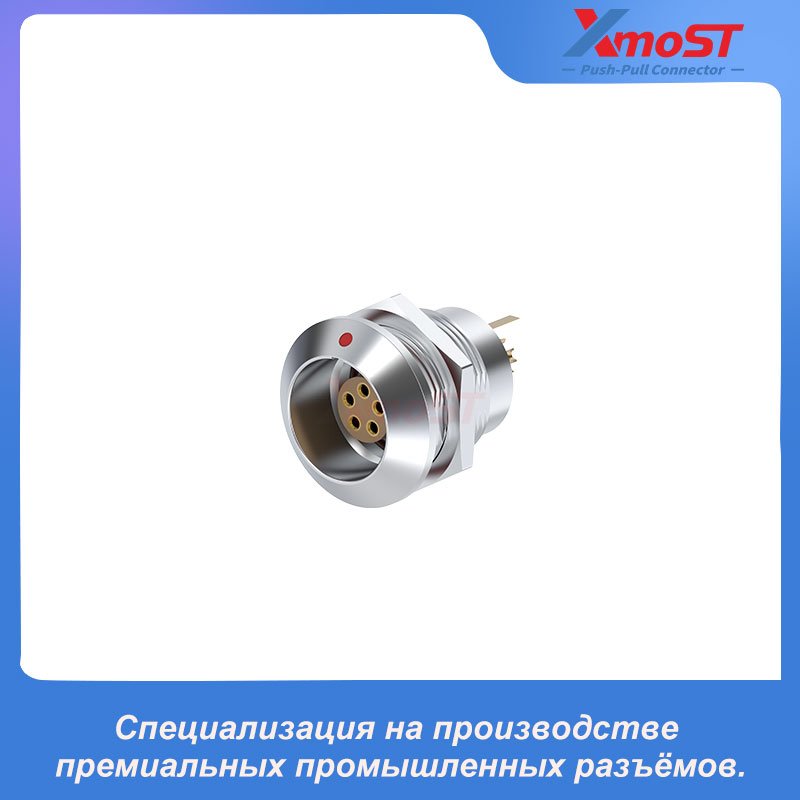

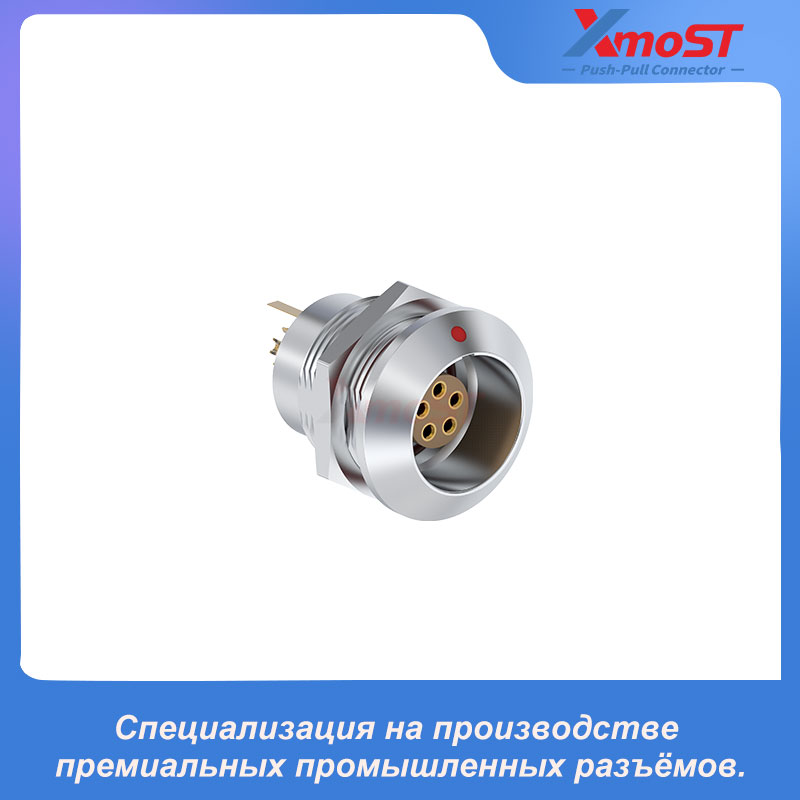

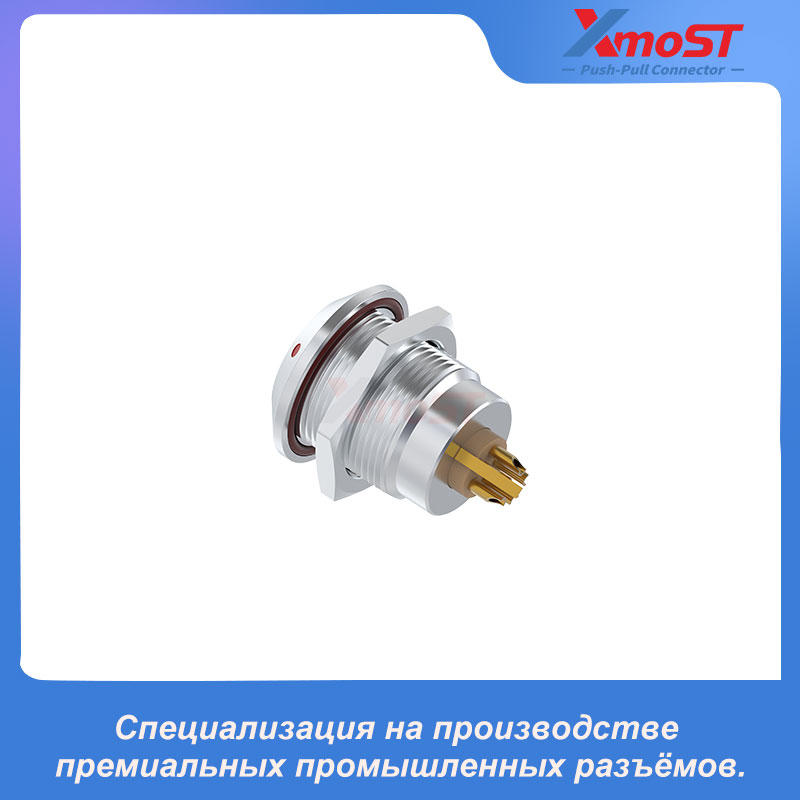

XM-LENG — фиксированная гнездовая розетка серии K с креплением гайкой и заземляющим контактом. Она оснащена механизмом самофиксации и поддерживает несколько вариантов позиционирования G, A, F, L и R для надёжного совмещения разъёма.
Особенности и преимущества
- Конструкция фиксированной гнездовой розетки
- Крепление гайкой для надёжной фиксации на панели
- Заземляющий контакт для подключения заземления
- Механизм самофиксации для надёжного соединения
- Несколько вариантов позиционирования: G, A, F, L и R
- Компактная конструкция для интеграции в оборудование
Размеры
| Серия | A (мм) | B (мм) | M | L1 (мм) | L2 (мм) | L3 (мм) | L4 (мм) | SW1 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 0K | 18 | 19 | M14×1.0 | 21.3 | 20 | 6 | 4 | 12.5 | 17 |
| 1K | 20 | 22 | M16×1.0 | 27.8 | 25 | 9 | 4.5 | 14.5 | 19 |
| 2K | 25 | 28 | M20×1.0 | 29 | 28 | 9 | 5 | 18.5 | 24 |
| 3K | 31 | 34 | M24×1.0 | 36.1 | 33.6 | 11 | 6 | 22.5 | 30 |
| 4K | 37 | 40.5 | M30×1.0 | 40.2 | 38.6 | 9 | 6.5 | 28.5 | 36 |
Монтажное отверстие
| Серия | Размер под ключ SW (мм) | Диаметр монтажного отверстия Ø (мм) |
|---|---|---|
| 0K | 12.6 | 14.1 |
| 1K | 14.6 | 16.1 |
| 2K | 18.6 | 20.1 |
| 3K | 22.6 | 24.1 |
| 4K | 28.6 | 30.1 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55℃ ~ +200℃ |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта/гайки | Латунь, никелированная |
| Основной материал | Латунь, хромированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP66 / IP68 |
| Эффективность экранирования | 10MHz > 75dB / 1GHz > 40dB |
| Испытание соляным туманом | Более 144 часов |
| Влажность | Макс. 95% относительной влажности при 60℃ |
| Устойчивость к вибрации | 10-2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экологическое испытание | 50/175/21 |
| Сопротивление изоляции | ≥1000Ω |
Применение в отраслях
- Промышленное оборудование
- Электронное оборудование
- Системы промышленного управления
- Прецизионное оборудование
- Испытательное и измерительное оборудование
