Описание

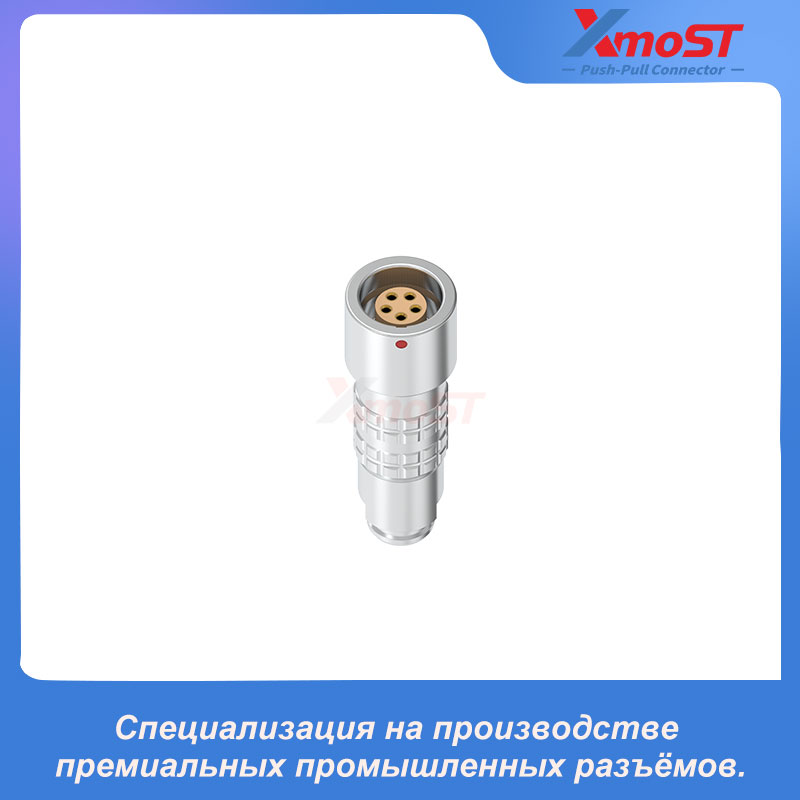

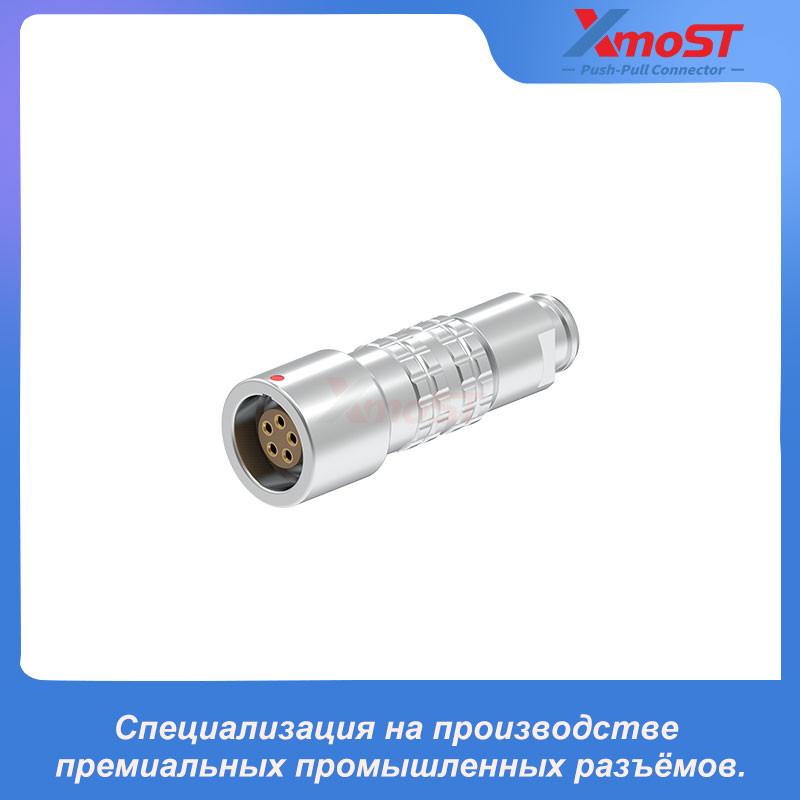

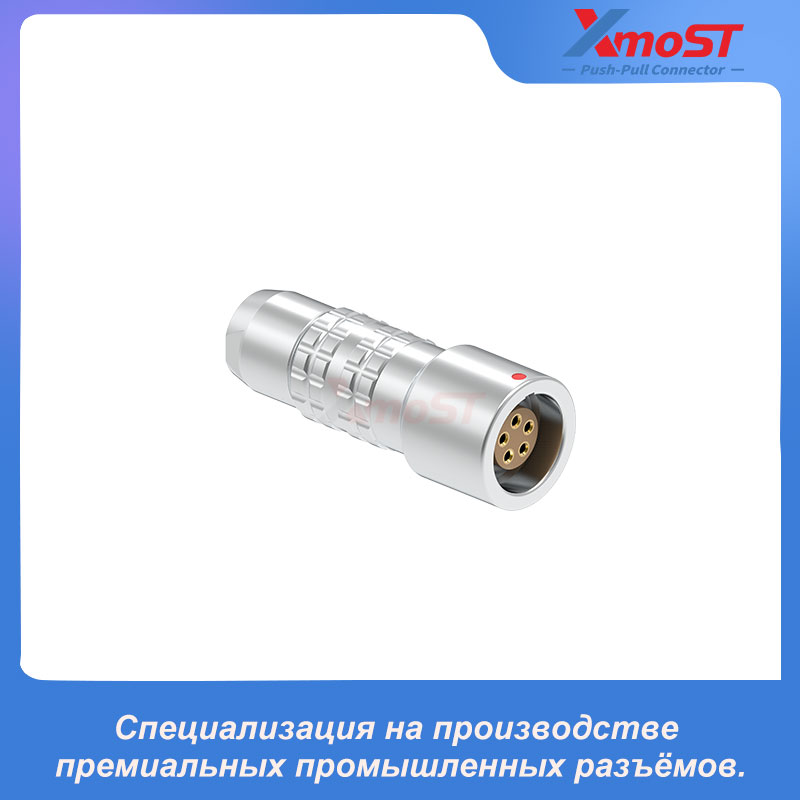

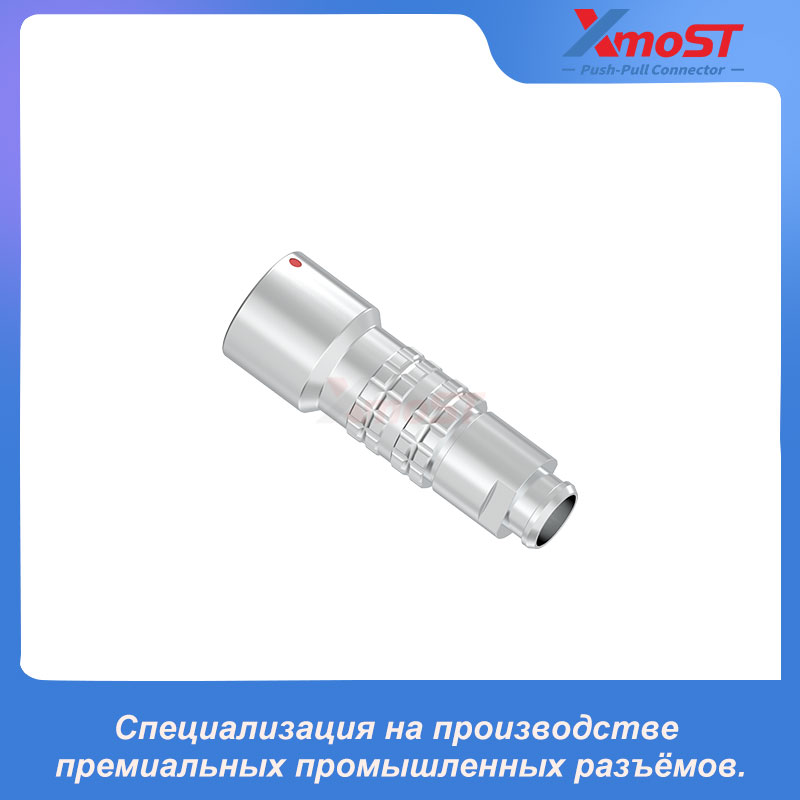

XM-LPHG — плавающая гнездовая розетка, предназначенная для соединения кабель-кабель. Плавающая конструкция обеспечивает дополнительную гибкость при соединении и помогает поддерживать надёжное позиционирование компонентов разъёма.
В отличие от стандартной плавающей розетки, данная версия оснащена защитным кожухом с разгрузкой от натяжения на кабельной стороне, который обеспечивает дополнительную защиту и поддержку кабельного соединения. Кабельный зажим и защитный кожух повышают надёжность фиксации кабеля и снижают механическую нагрузку на кабель и соединение.
Разъём оснащён самофиксирующимся механизмом Push-Pull и стандартным ключом позиционирования G. Серия K также предусматривает различные варианты ключей для предотвращения ошибочного соединения похожих конфигураций.
XM-LPHG относится к серии K с прочным металлическим корпусом, водонепроницаемой защитой IP66/IP68, круговым EMC-экранированием 360°, изолятором PEEK, позолоченными контактами из медного сплава и уплотнением FKM. Серия поддерживает от 2 до 64 контактов, более 5000 циклов соединения и рабочую температуру от -55°C до +200°C.
Особенности и преимущества
- Плавающая розетка для соединения кабель-кабель
- Гнездовой интерфейс (Female)
- Защитный кожух с разгрузкой от натяжения
- Дополнительная защита кабельного соединения
- Улучшенная фиксация кабеля и снижение механической нагрузки
- Кабельный зажим
- Прямая конструкция
- Стандартный ключ позиционирования G
- Различные варианты ключей для предотвращения ошибочного соединения
- Надёжный самофиксирующийся механизм Push-Pull
- Прочный металлический корпус
- Водонепроницаемая защита IP66/IP68
- 360° EMC-экранирование
- Конфигурации от 2 до 64 контактов
- Высокая плотность размещения контактов
- Более 5000 циклов соединения
- Изолятор PEEK
- Позолоченные контакты из медного сплава
- Уплотнение FKM
Размеры
| Серия | A (мм) | L1 (мм) | SW2 |
|---|---|---|---|
| 0K | 13 | 34 | 7 |
| 1K | 15 | 45 | 9 |
| 2K | 19 | 53 | 13 |
| 3K | 23 | 65 | 15 |
Все размеры указаны в миллиметрах.
Применение
- Промышленные соединения кабель-кабель
- Системы промышленной автоматизации
- Промышленное оборудование управления
- Измерительное и испытательное оборудование
- Коммуникационное оборудование
- Наружное электронное оборудование
- Профессиональные электронные системы
- Применения, требующие дополнительной защиты кабеля и разгрузки от натяжения
