Описание

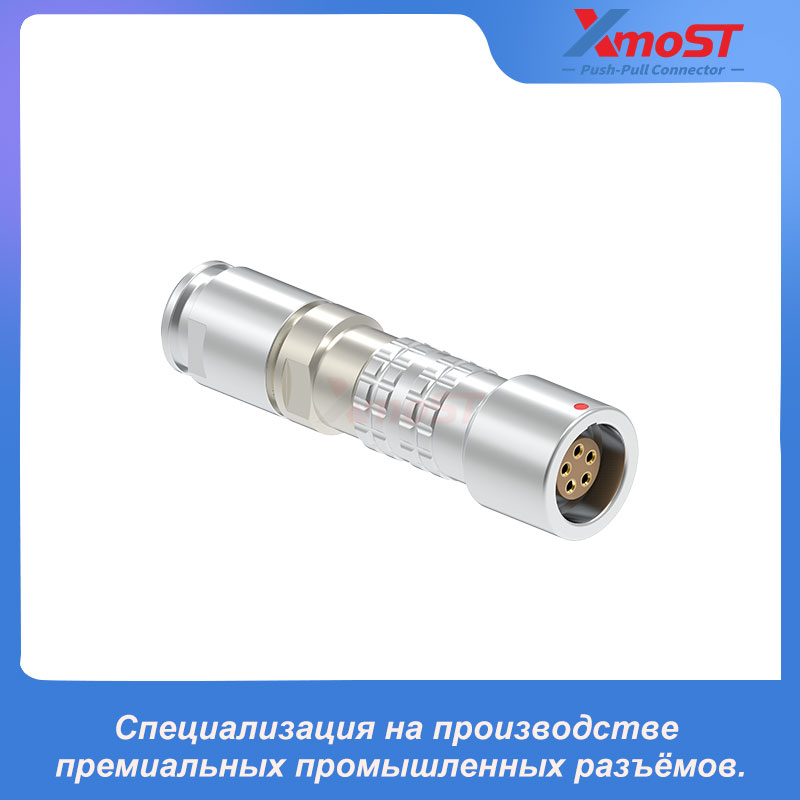

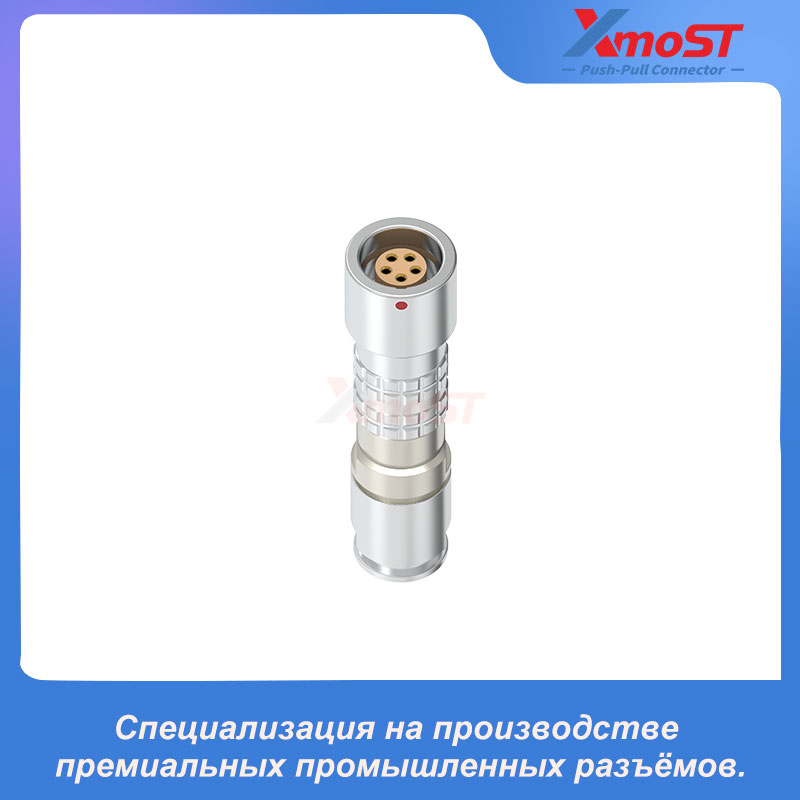

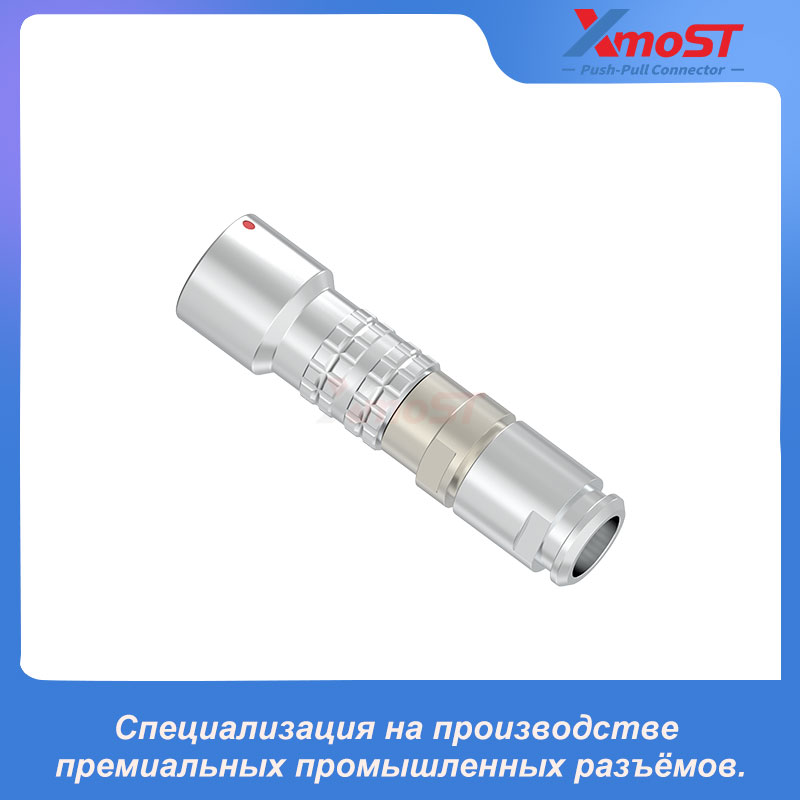

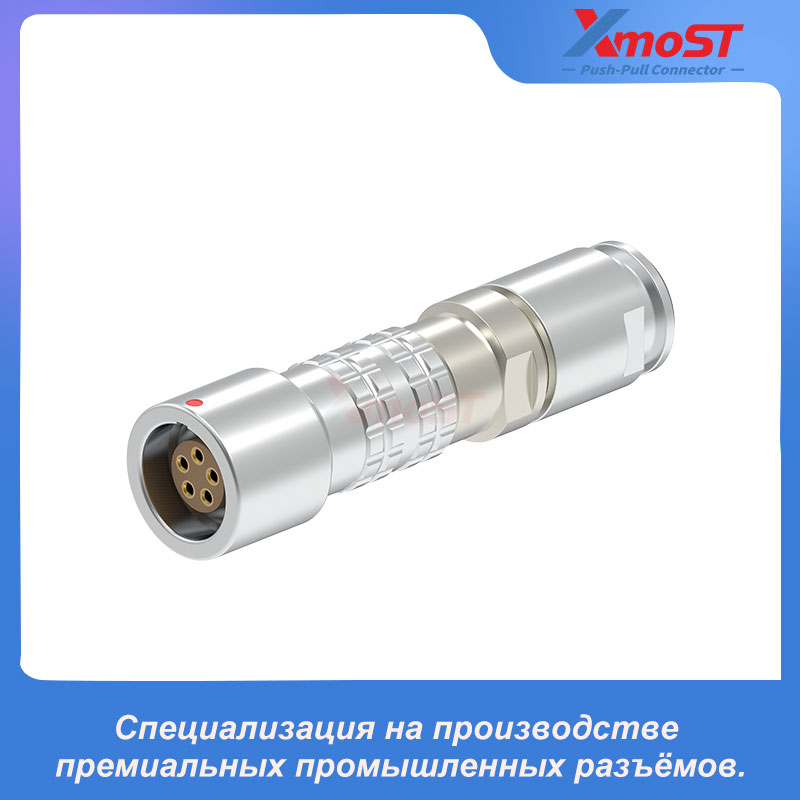

XM-LPHG — прямая плавающая розетка для соединения кабель-кабель. Конструкция оснащена увеличенным кабельным зажимом, предназначенным для применений, где требуется больше пространства для фиксации кабеля.
Разъём использует самофиксирующийся механизм Push-Pull и стандартный ключ позиционирования G, обеспечивающий правильную ориентацию при соединении. Плавающая конструкция обеспечивает дополнительную гибкость при сборке кабельных соединений.
XM-LPHG выпускается в типоразмерах 0K, 1K, 2K и 3K и предназначен для промышленных применений, где важны надёжное механическое соединение, компактный монтаж и эффективная фиксация кабеля.
Как часть серии K, разъём имеет прочный металлический корпус, защиту IP66/IP68, круговое EMC-экранирование 360°, высокую плотность размещения контактов и поддержку конфигураций от 2 до 64 контактов.
Особенности и преимущества
- Увеличенный кабельный зажим для надёжной фиксации кабеля
- Плавающая конструкция для гибкой сборки кабель-кабель
- Надёжная самофиксация Push-Pull
- Ключ позиционирования G для правильной ориентации
- Различные варианты ключей для предотвращения ошибочного соединения
- Прочный металлический корпус для промышленных условий
- Защита IP66/IP68 и 360° EMC-экранирование

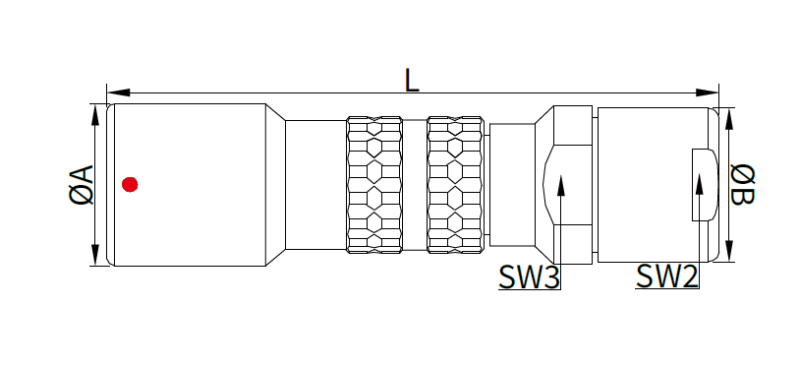

Размеры
| Серия | A (мм) | B (мм) | L (мм) | SW2 | SW3 |
|---|---|---|---|---|---|
| 0K | 15 | 14.5 | 63 | 13 | 13 |
| 1K | 19 | 17 | 70 | 15 | 15 |
| 2K | 23 | 23 | 89 | 20 | 20 |
| 3K | 29 | 36 | 124 | 32 | 30 |
Все размеры указаны в миллиметрах.
Применение
- Промышленная автоматизация
- Промышленное оборудование управления
- Соединение кабель-кабель
- Измерительное и испытательное оборудование
- Коммуникационное оборудование
- Наружное электронное оборудование
- Применения, требующие увеличенной зоны фиксации кабеля
