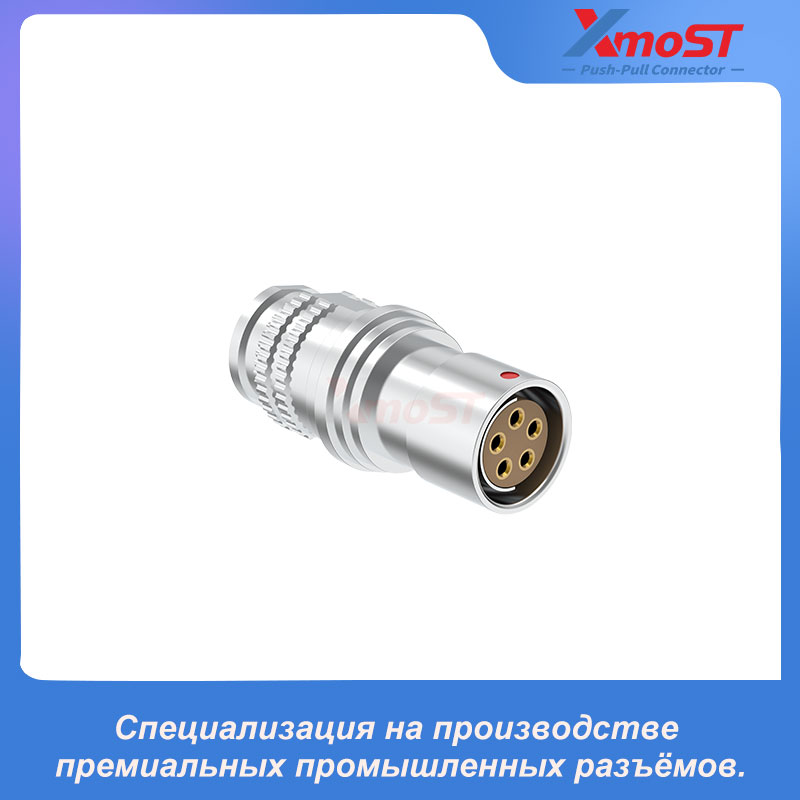

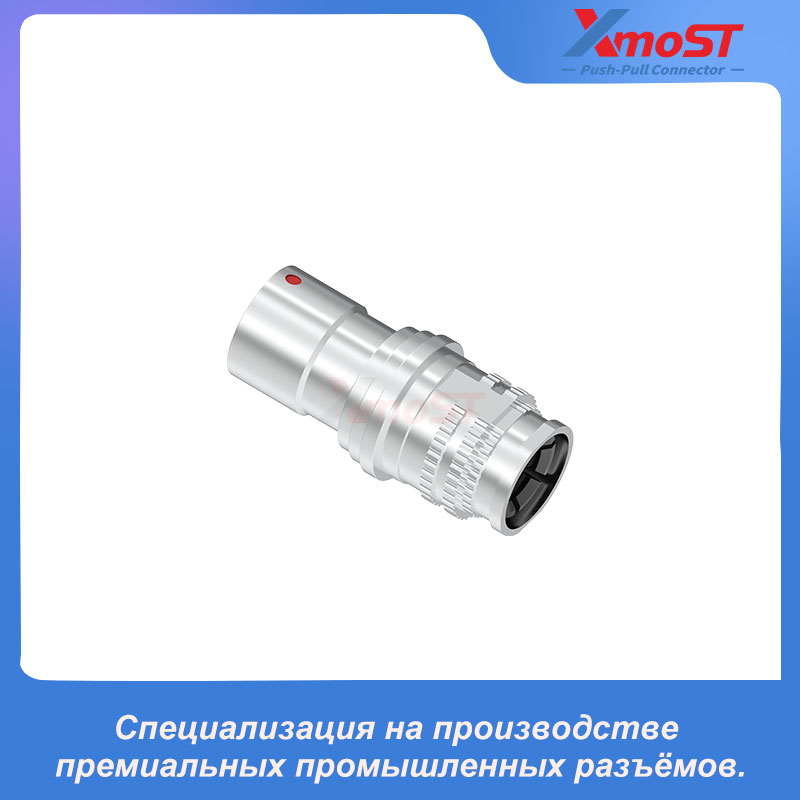

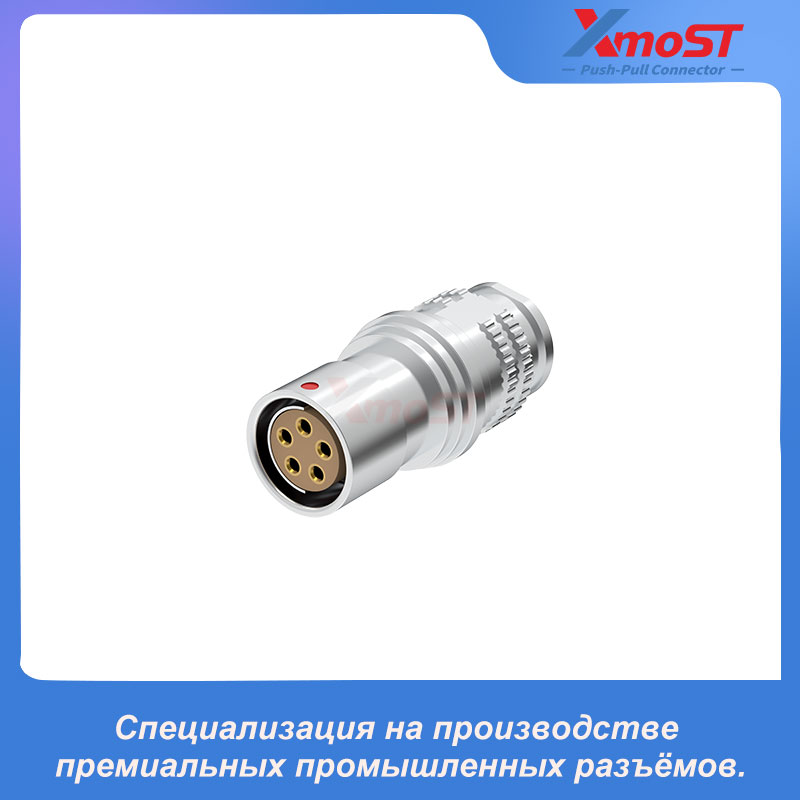

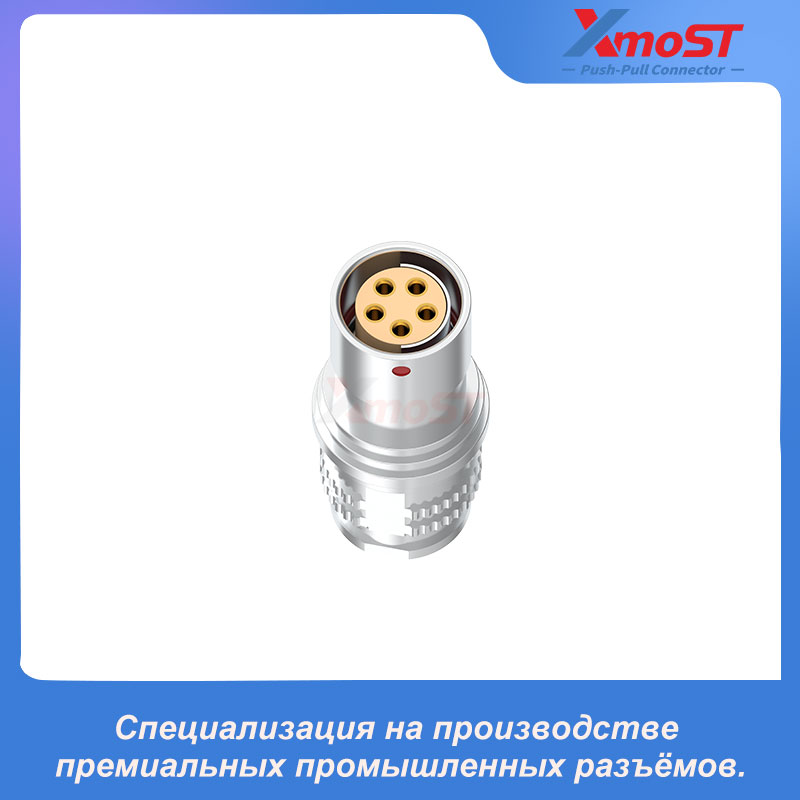

XM-OSK1 — плавающий разъём серии F Push-Pull, выполненный в виде короткой гнездовой розетки для применения при заливке. Он сочетает кабельный зажим с системой позиционирования с полукруглым кольцом, варианты 1 или 2, обеспечивающей правильное совмещение разъёма и защиту от неправильного соединения. Плавающая конструкция позволяет гибко позиционировать разъём при сборке и заливке кабеля, а компактные размеры корпуса помогают сократить занимаемое пространство.
Особенности и преимущества
- Короткая плавающая конструкция разъёма Push-Pull
- Предназначен для применения при заливке
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Позиционирование с защитой от неправильного соединения
- Кабельный зажим для стабильной фиксации кабеля
- Плавающая конструкция обеспечивает гибкое позиционирование разъёма
- Компактный корпус для кабельных сборок с ограниченным пространством
- Металлическая конструкция для эксплуатации в требовательных условиях
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при соединении и сборке с кабелем

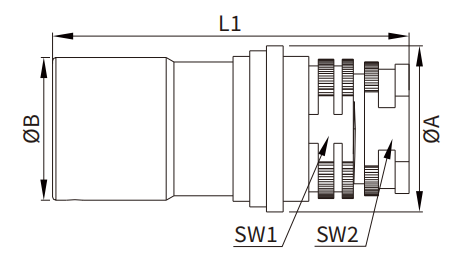

Размеры
| Серия | A (мм) | B (мм) | L1 (мм) | SW2 (мм) | SW1 (мм) |
|---|---|---|---|---|---|
| 0F | 10.0 | 10.0 | 28 | 7 | 8 |
| 1F | 13.0 | 13.0 | 32 | 10 | 11 |
| 1.5F | 13.5 | 13.5 | 31 | 10 | 11 |
| 2F | 16.0 | 16.0 | 35 | 12 | 13 |
| 3F | 18.0 | 19.0 | 43 | 15 | 16 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Промышленные применения
- Кабельные сборки с заливкой
- Кабельные системы медицинского оборудования
- Подключения промышленных датчиков
- Портативное электронное оборудование
- Испытательное и измерительное оборудование
- Специализированные кабельные жгуты
