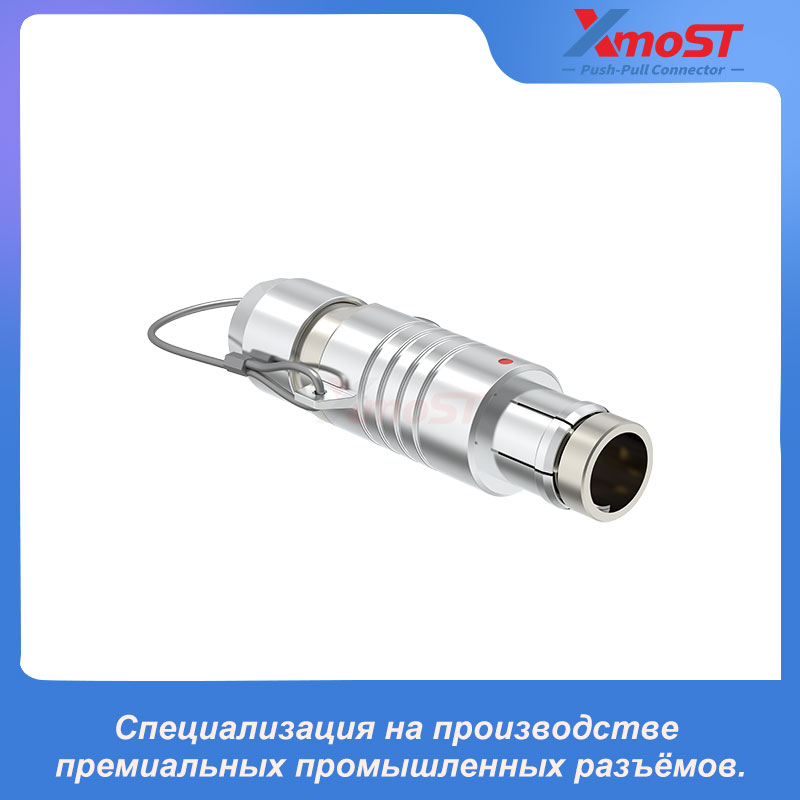

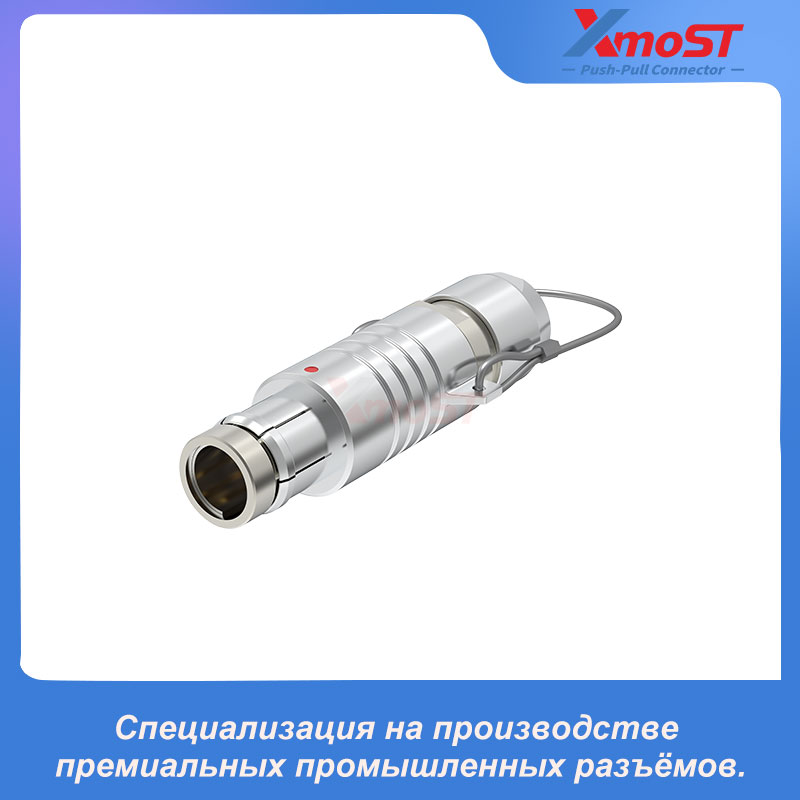

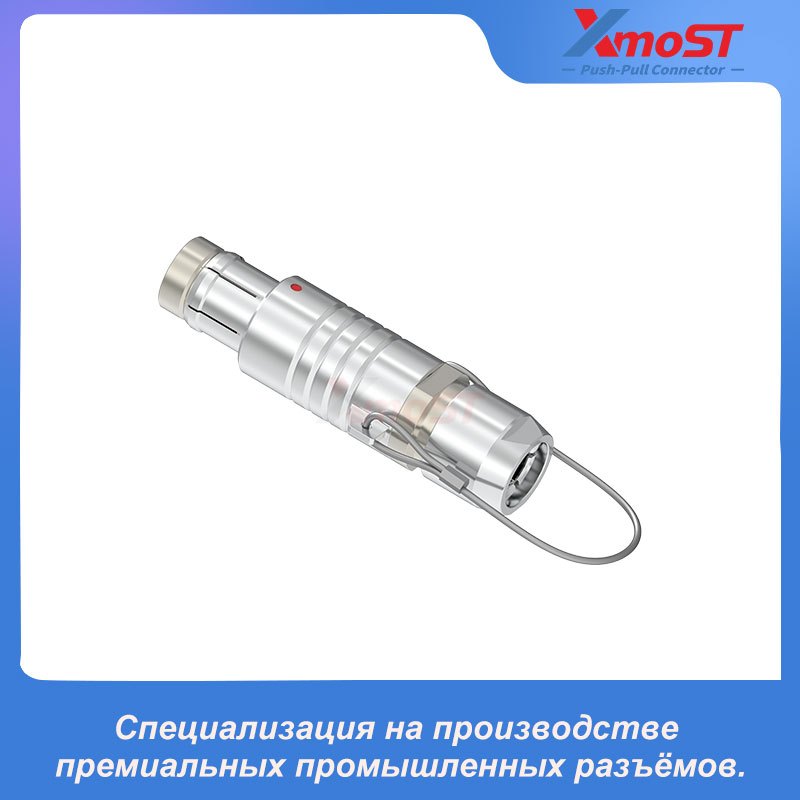

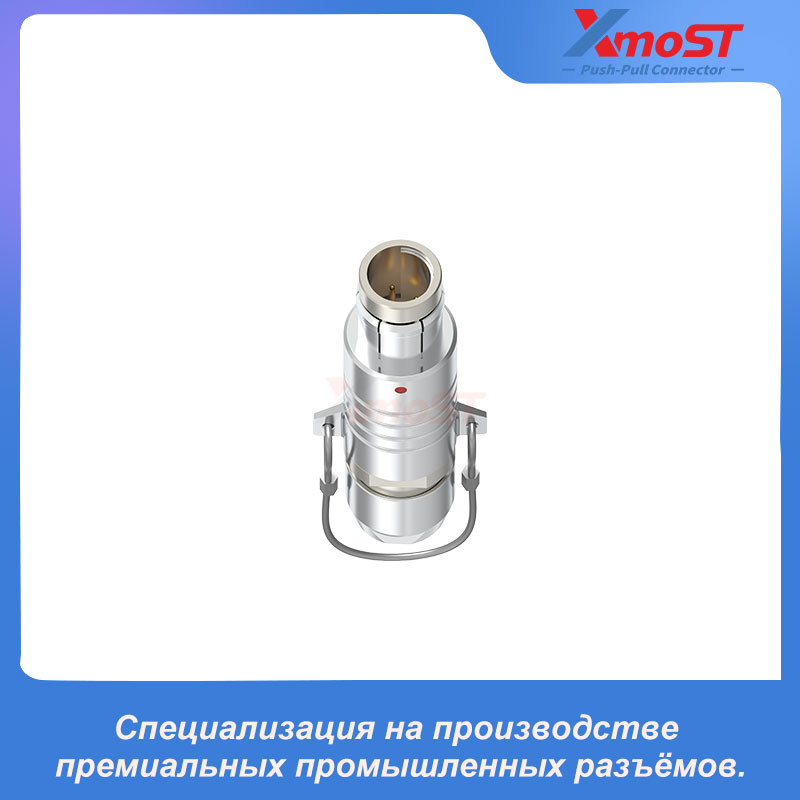

XM-OS51 — прямой разъём серии F Push-Pull с кабельным зажимом и разблокирующим тросиком. Он оснащён системой позиционирования с полукруглым кольцом, варианты 1 или 2, для точного совмещения разъёма. Механизм самофиксации обеспечивает надёжное соединение, а разблокирующий тросик позволяет удобно отсоединять разъём при необходимости.
Особенности и преимущества
- Разъём Push-Pull с отдельным разблокирующим тросиком
- Прямое исполнение для кабельного подключения
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Кабельный зажим для надёжной фиксации кабеля
- Удобное разблокирование с помощью тросика
- Компактная металлическая конструкция разъёма
- Кодированное позиционирование для удобного соединения вслепую
- Высокая устойчивость к ударам и вибрации
- Степень защиты IP68 в соединённом состоянии
- Доступны различные размеры серии F

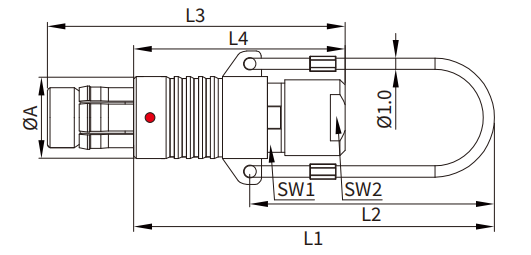

Размеры
| Серия | A (мм) | L1 (мм) | L2 (мм) | L3 (мм) | L4 (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|---|---|
| 0F | 9 | 65 | 50 | 36 | 26 | 7 | 7 |
| 1F | 11 | 77 | 60 | 46 | 35 | 10 | 10 |
| 1.5F | 13 | 75 | 55 | 48 | 38 | 11 | 12 |
| 2F | 15 | 84 | 65 | 50 | 38 | 13 | 12 |
| 3F | 18 | 96 | 70 | 62 | 47 | 16 | 15 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Промышленные применения
- Кабельные сборки с необходимостью обслуживания
- Промышленное полевое оборудование
- Портативные электронные системы
- Оборудование для испытаний и измерений
- Коммуникационное оборудование
- Оборудование, требующее частого отсоединения разъёма
