Описание

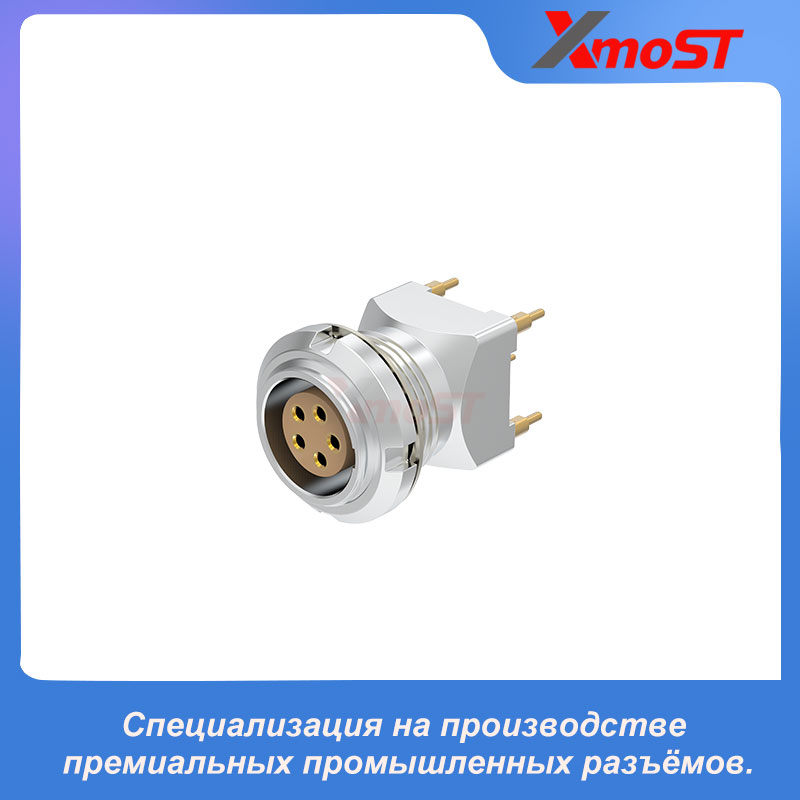

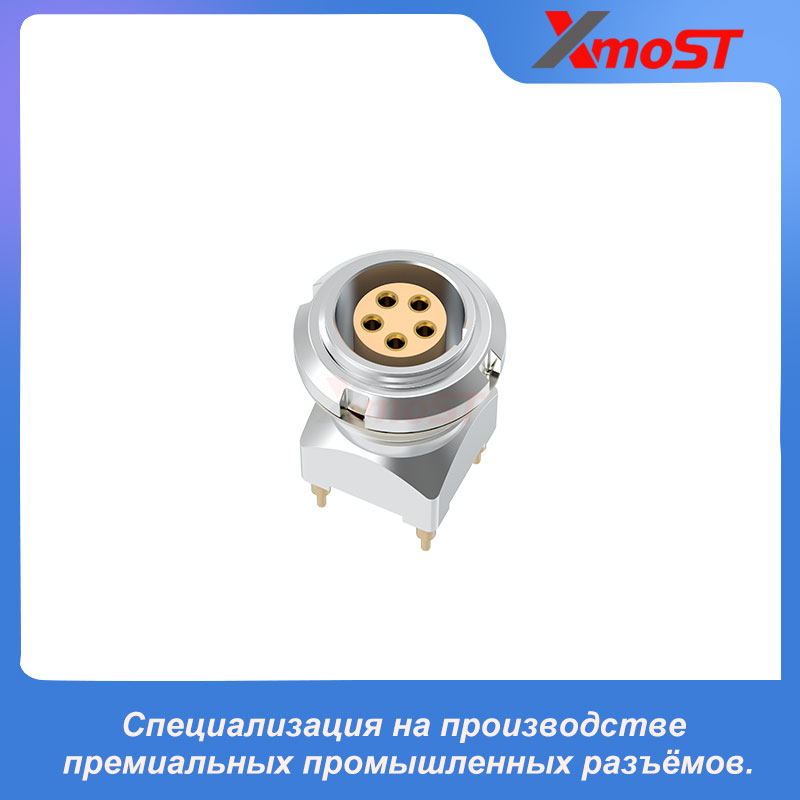

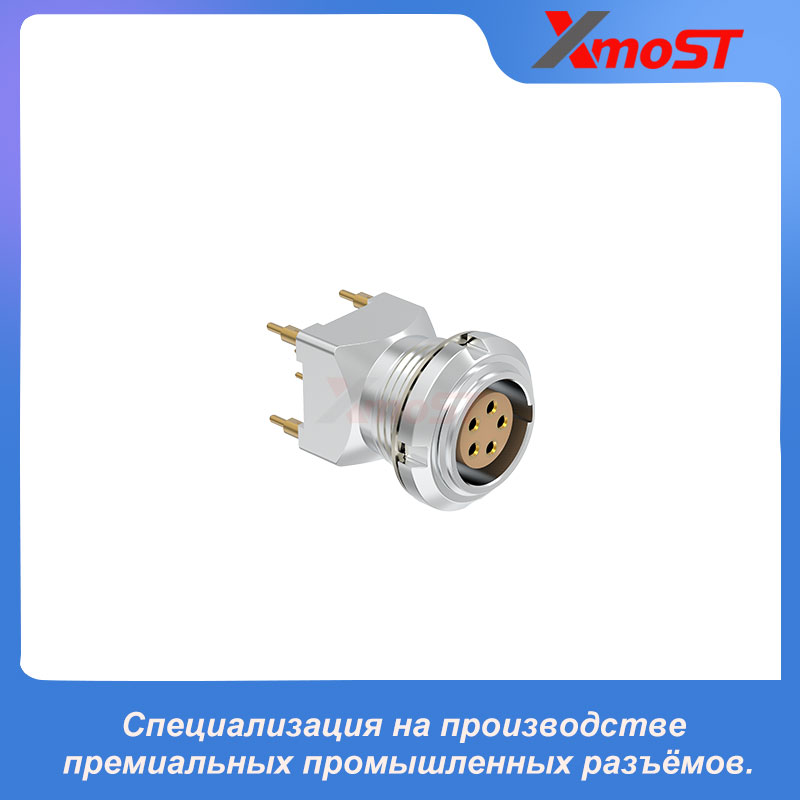

XM-LZYG — прямая розетка, предназначенная для непосредственного монтажа на печатную плату. Конструкция сочетает цилиндрическую переднюю часть корпуса с резьбой, квадратную заднюю монтажную часть и прямые выводы для печатной платы.
Гнездовая часть разъёма совместима с соответствующей вилкой Push-Pull. Розетка оснащена самофиксирующимся механизмом соединения Push-Pull, стандартным ключом позиционирования G и дополнительными вариантами ключей A–M.
Особенности изделия
- Прямая розетка для печатной платы
- Гнездовая контактная часть
- Цилиндрическая передняя часть корпуса с резьбой
- Квадратная задняя опорная часть для печатной платы
- Прямые выводы для печатной платы
- Непосредственное подключение к печатной плате
- Самофиксирующаяся система соединения Push-Pull
- Стандартный ключ позиционирования G
- Дополнительные варианты ключей A–M
Размеры
| Серия | A (мм) | B (мм) | D (мм) | e (резьба) | E (мм) | M (мм) | N (мм) | SW1 (мм) |
|---|---|---|---|---|---|---|---|---|
| 0B | 12 | 10 | 7,62 | M9 × 0,6 | 2,6 | 2,5 | 15 | 8,2 |
| 1B | 14 | 12 | 7,62 | M11 × 0,5 | 5 | 3,5 | 19 | — |
| 2B | 20 | 15 | 10,16 | M15 × 1,0 | 7,5 | 3,5 | 22,5 | 13,5 |

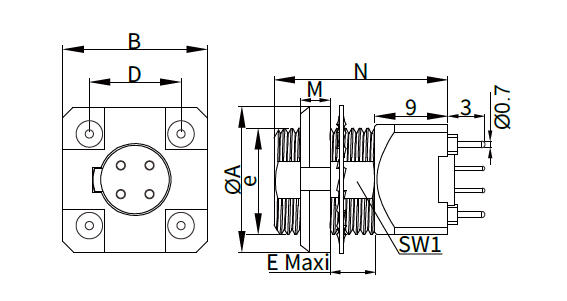

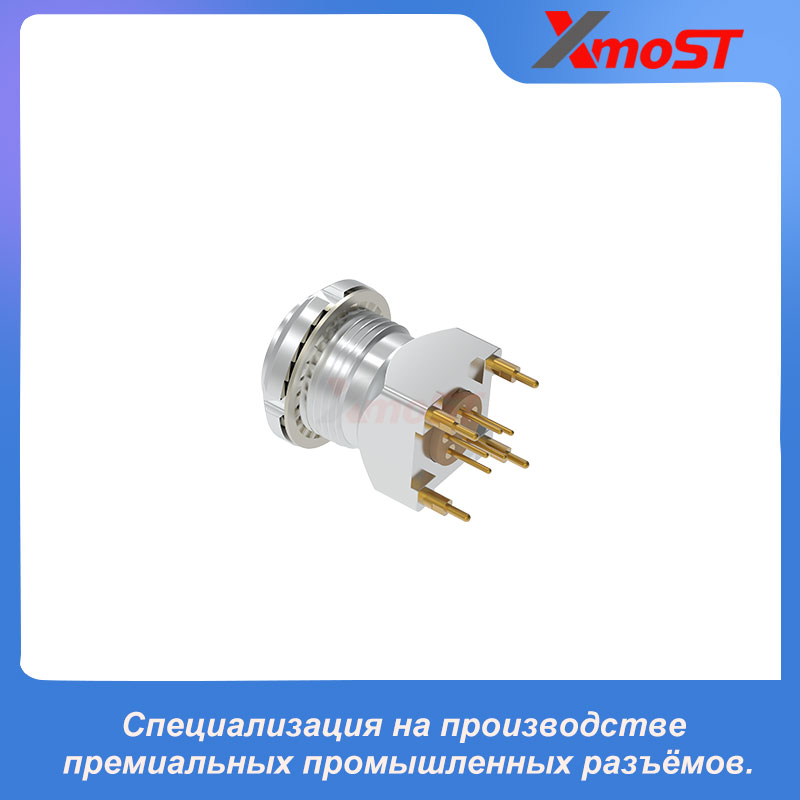

Задние выводы для печатной платы выступают приблизительно на 3 мм и имеют диаметр Ø0,7 мм, как показано на чертеже изделия. Все размеры указаны в миллиметрах.
Области применения
- Промышленное управляющее оборудование
- Системы автоматизации и датчиков
- Робототехническое оборудование и системы управления движением
- Контрольно-измерительные приборы
- Медицинское и диагностическое оборудование
- Коммуникационное оборудование
- Профессиональные аудио- и видеосистемы
- Электронное оборудование на основе печатных плат
