Описание

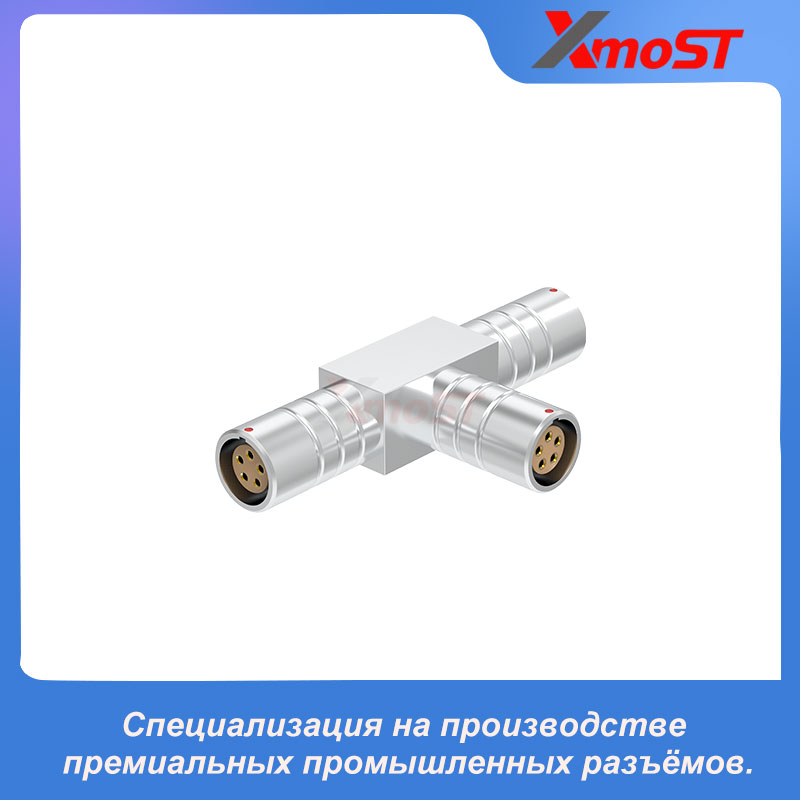

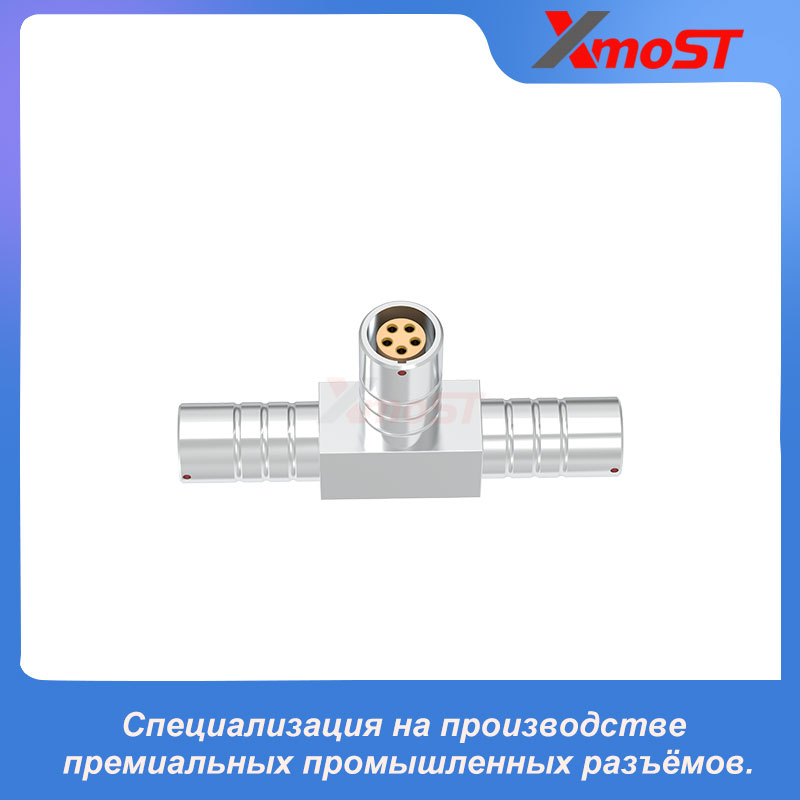

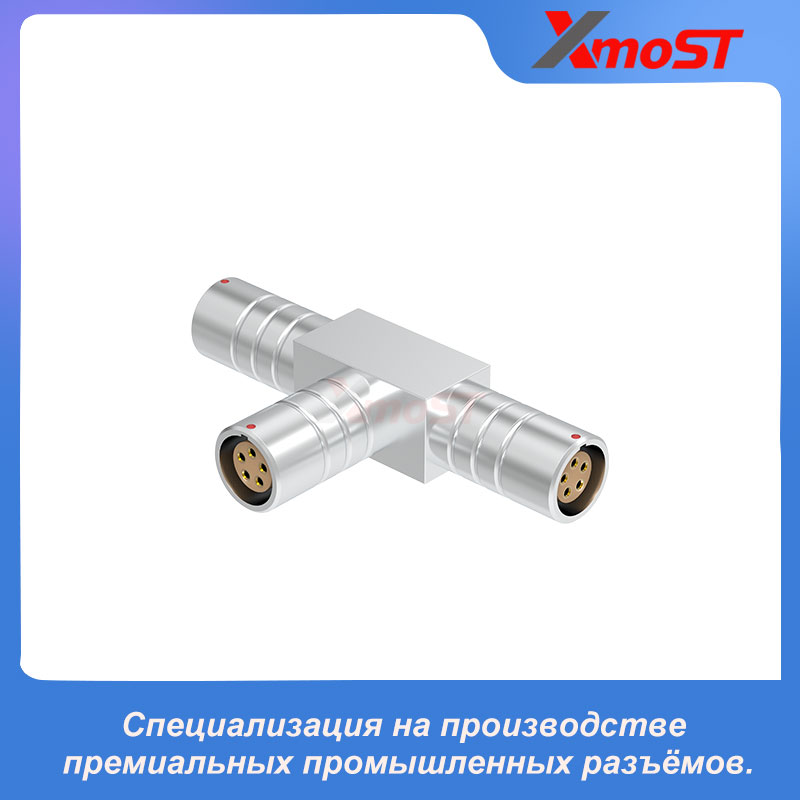

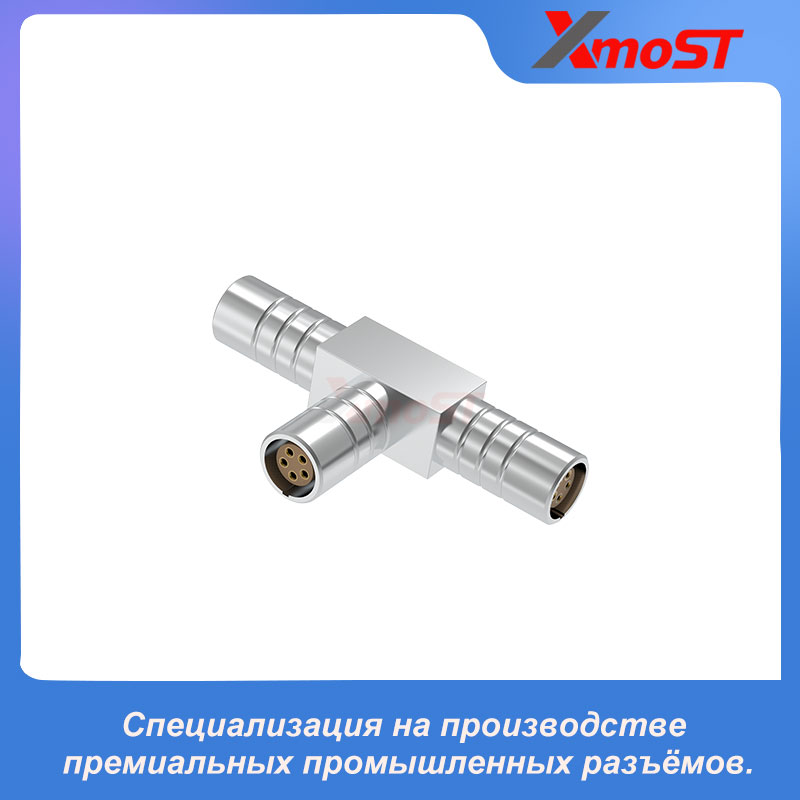

XM-LPTG — Т-образный гнездовой кабельный разъём с двумя горизонтально расположенными противоположными соединительными частями и одним направленным вниз ответвлением. Компактная трёхсторонняя конструкция обеспечивает межкабельное соединение и упорядоченную прокладку кабелей в нескольких направлениях.
Каждое направление подключения оснащено гнездовой соединительной частью. В конструкцию разъёма также входят кабельные зажимы и самофиксирующийся механизм Push-Pull, обеспечивающие надёжное удержание кабелей и стабильное соединение. Стандартный ключ позиционирования G обеспечивает правильное сочленение. Также доступны дополнительные варианты ключей A–M.
Особенности изделия
- Т-образный трёхсторонний гнездовой разъём
- Гнездовые соединительные части
- Два горизонтальных соединения и одно направленное вниз ответвление
- Предназначен для межкабельных соединений
- Встроенные кабельные зажимы
- Самофиксирующийся механизм Push-Pull
- Стандартный ключ позиционирования G
- Дополнительные варианты ключей A–M
- Размер корпуса 1B

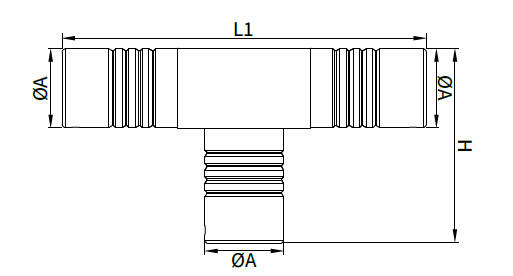

Размеры
| Серия | A (мм) | L1 (мм) | H (мм) |
|---|---|---|---|
| 1B | 11,8 | 55 | 29,4 |
Все размеры указаны в миллиметрах.
Области применения
- Межкабельные соединения в промышленных системах
- Системы автоматизации и сети датчиков
- Робототехническое оборудование и системы управления движением
- Контрольно-измерительные системы
- Коммуникационное оборудование
- Профессиональные аудио- и видеосистемы
- Оборудование, требующее Т-образной прокладки кабелей
