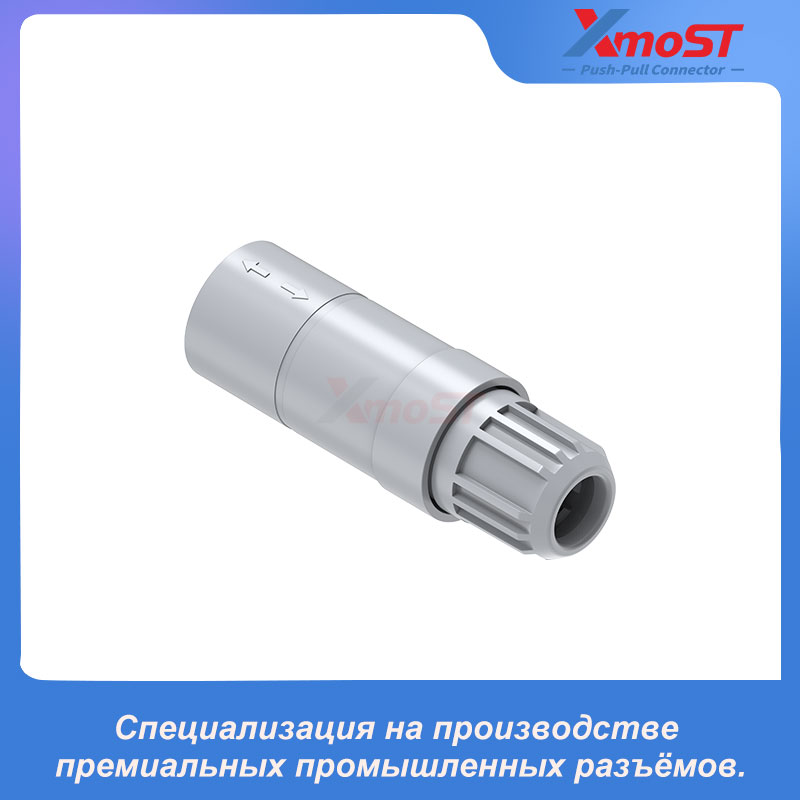

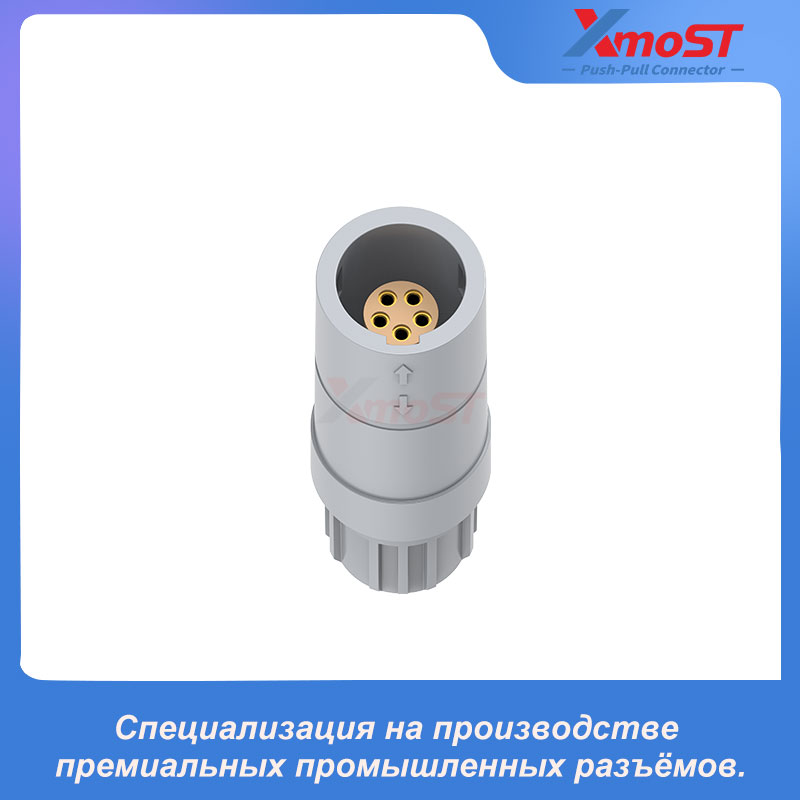

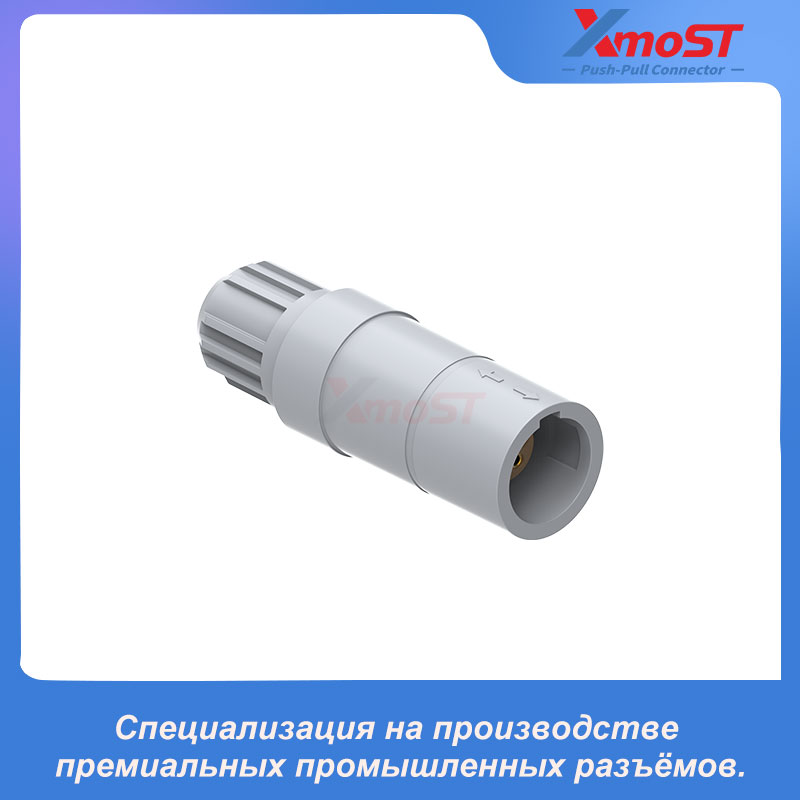

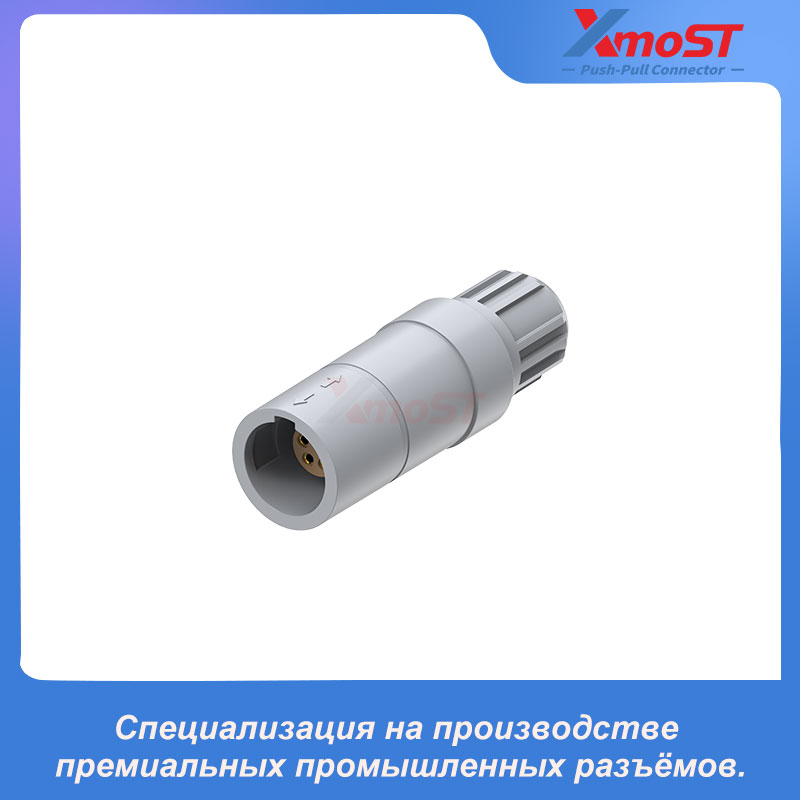

XM-LPRG — плавающая розетка серии 1P с кабельным зажимом и позиционированием G. Плавающая конструкция обеспечивает гибкое позиционирование при соединении, а кабельный зажим помогает надёжно фиксировать кабель. Механизм Push-Pull с самофиксацией обеспечивает быстрое и надёжное соединение. Разъём имеет компактную полулунную конструкцию интерфейса для удобной ориентации при соединении.
Особенности и преимущества
- Компактная конструкция разъёма серии 1P
- Система Push-Pull с самофиксацией
- Позиционирование G для правильной ориентации разъёма
- Плавающая конструкция розетки для гибкого позиционирования
- Кабельный зажим для надёжной фиксации кабеля
- Полулунная конструкция интерфейса
- Лёгкая и прочная конструкция
- Прямое исполнение розетки
- Подходит для контактных исполнений под пайку и монтаж на печатную плату
Размеры
| Серия | A (мм) | L1 (мм) | L2 (мм) |
|---|---|---|---|
| 1P | 14 | 38.5 | 29 |
Technical Parameters
| Parameter | Specification |
|---|---|
| Usage Temperature | -40°C ~ +120°C |
| Mating Cycles | >1000 |
| Rubber Core Material | PEEK |
| Terminal Material | Copper Alloy, Gold-Plated |
| Screw / Nut Material | High-Performance Engineering Plastic, with Material Options |
| Main Material | High-Performance Engineering Plastic, with Material Options |
| Seal / O-Ring | FKM |
| Protection Grade | IP50 |
| Salt Spray Test | Over 96 hours |
| Humidity | Max. 95% Relative Humidity at 60°C |
| Vibration Resistance | 10–2000Hz, 15g |
| Shock Resistance | 100g, 6ms |
| Insulation Resistance | ≥100MΩ |
Промышленные применения
- Промышленное оборудование
- Электронное оборудование
- Прецизионное измерительное оборудование
- Оборудование для испытаний и измерений
- Системы управления
