Описание

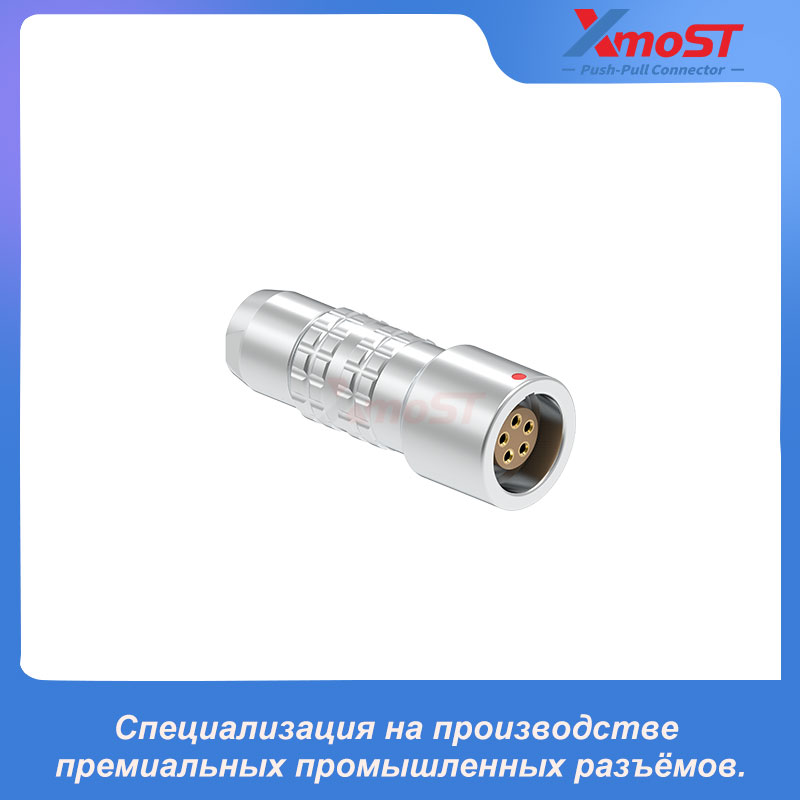

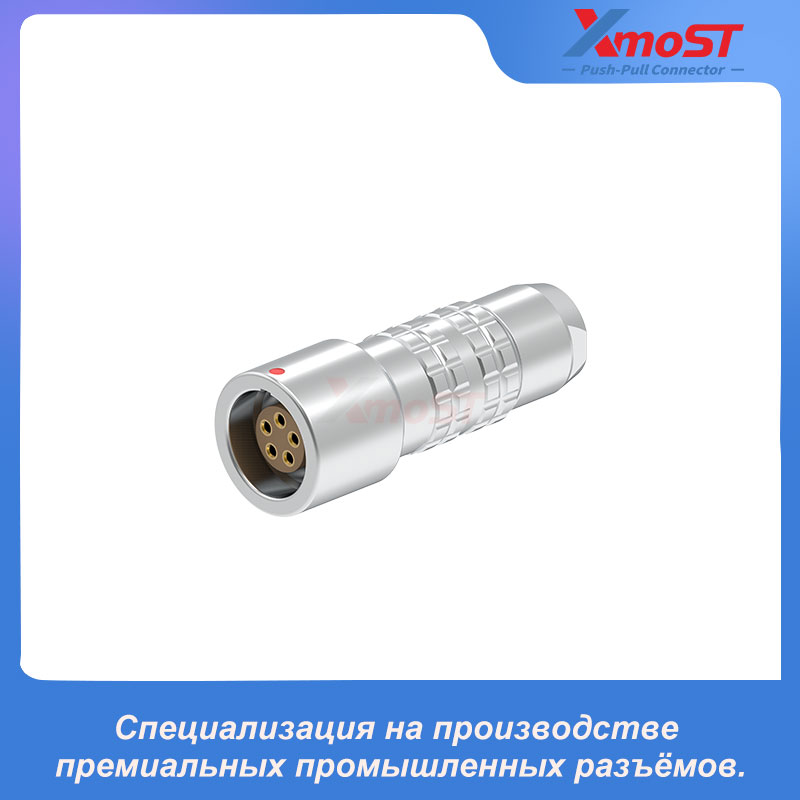

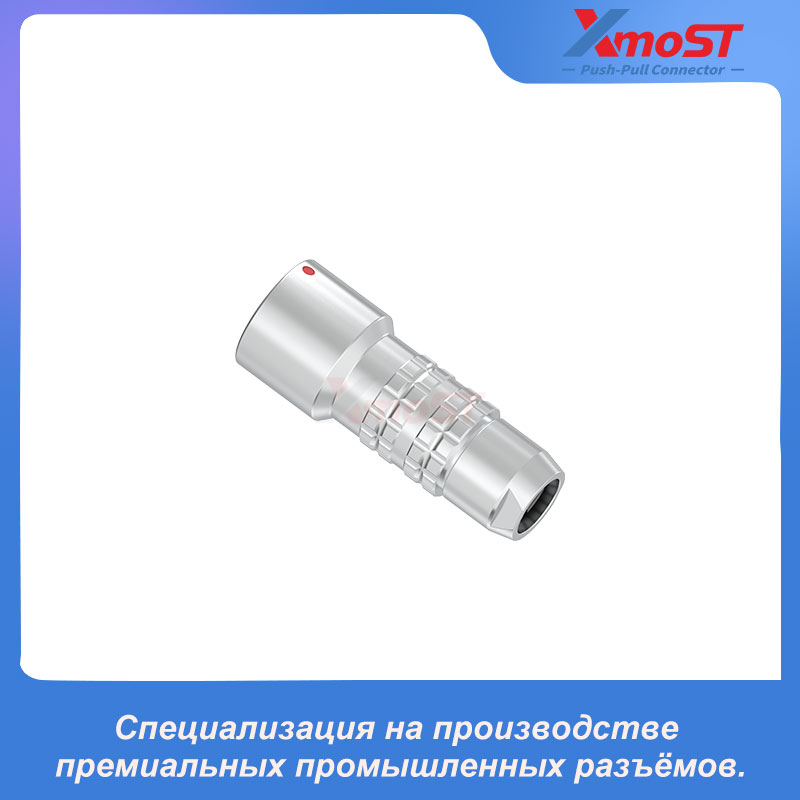

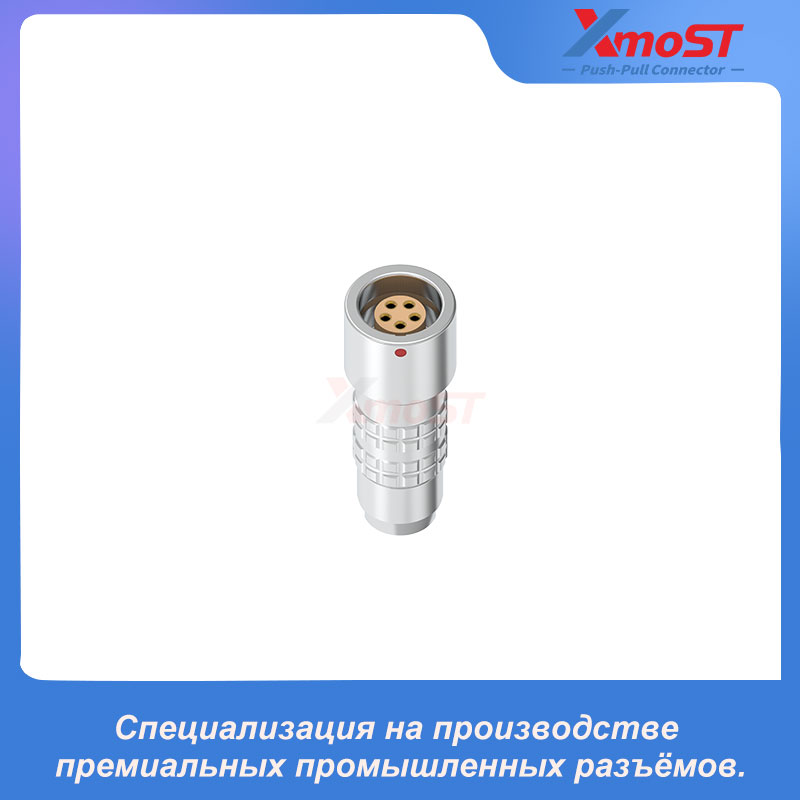

XM-LPHG — плавающая розетка серии K с металлическим корпусом, предназначенная для соединения кабель-кабель. Плавающая конструкция обеспечивает дополнительную гибкость при соединении, а установочный ключ помогает правильно ориентировать разъём.
Разъём имеет прямую конструкцию, самофиксирующийся механизм Push-Pull и кабельный зажим, обеспечивающие надёжное соединение и фиксацию кабеля. Стандартный ключ позиционирования G обеспечивает правильное положение при соединении. Серия K также предусматривает различные варианты ключей для предотвращения ошибочного соединения похожих конфигураций.
XM-LPHG выпускается в типоразмерах 0K, 1K, 2K и 3K. Как представитель серии K, разъём сочетает прочный металлический корпус с водонепроницаемой защитой IP66/IP68, круговым EMC-экранированием 360°, изолятором PEEK, позолоченными контактами из медного сплава, уплотнением FKM и ресурсом более 5000 циклов соединения.
Серия K поддерживает конфигурации от 2 до 64 контактов, обеспечивая высокую плотность размещения контактов и экономию монтажного пространства. Различные варианты контактов, включая пайку, обжим и PCB-контакты, позволяют адаптировать разъёмы к различным промышленным задачам.
Особенности и преимущества
- Плавающая розетка для соединения кабель-кабель
- Прямая конструкция
- Тип разъёма: Розетка (гнездо)
- Стандартный ключ позиционирования G
- Различные варианты ключей для предотвращения ошибочного соединения
- Самофиксирующийся механизм Push-Pull
- Кабельный зажим для надёжной фиксации кабеля
- Прочный металлический корпус для эксплуатации в сложных условиях
- От 2 до 64 контактов для многоконтактных конфигураций
- 360° EMC-экранирование
- Водонепроницаемая защита IP66/IP68
- Высокая плотность размещения контактов
- Более 5000 циклов соединения
- Изолятор PEEK
- Позолоченные контакты из медного сплава
- Уплотнение FKM
- Рабочая температура: -55°C ~ +200°C
- Типоразмеры 0K, 1K, 2K и 3K

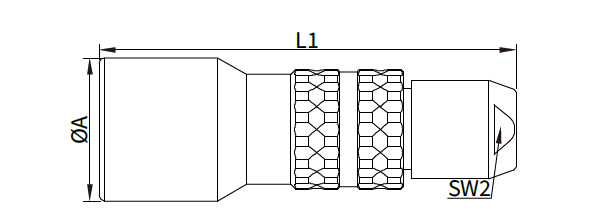

Размеры
| Серия | A (мм) | L1 (мм) | SW2 |
|---|---|---|---|
| 0K | 13 | 34 | 7 |
| 1K | 15 | 45 | 9 |
| 2K | 19 | 53 | 13 |
| 3K | 23 | 65 | 15 |
Все размеры указаны в миллиметрах.
Применение
- Промышленные соединения кабель-кабель
- Системы промышленной автоматизации
- Промышленное оборудование управления
- Измерительное и испытательное оборудование
- Коммуникационное оборудование
- Наружное электронное оборудование
- Профессиональные электронные системы
- Оборудование, требующее гибкого и водонепроницаемого кабельного соединения
