- IP68 в соединённом состоянии
- Система Push-Pull с самофиксацией
- Механическая кодировка (FGG) с несколькими вариантами ключей для предотвращения неправильного соединения
- Высокая плотность контактов для экономии пространства
- Экранирование на 360° для полной защиты от электромагнитных помех
- Совместимость с существующими розетками B
- Использование таких же монтажных отверстий, как у розеток B
- Варианты внешнего корпуса из латуни с чёрно-хромированным покрытием и пластика
- Многоконтактные исполнения от 2 до 32 контактов
- Для кабелей диаметром от 1,0 до 10,5 мм
- Контакты под пайку, обжим или печатный монтаж
Русский

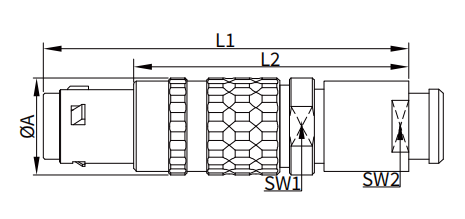

| Серия | A (мм) | L1 (мм) | L2 (мм) | SW1 (мм) | SW2 (мм) |
|---|---|---|---|---|---|
| 00T | 7 | 33.2 | 25.2 | 5.5 | 6 |
| 0T | 9.5 | 39 | 29 | 7.5 | 7 |
| 1T | 12 | 46 | 35 | 11 | 9 |
| 2T | 15 | 55 | 43 | 14 | 12 |
| 3T | 18.8 | 64 | 49 | 16 | 15 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +200°C |
| Ресурс подключения | >3000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта | Латунь, никелированная |
| Основной материал | Латунь, хромированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP66 / IP68 |
| Эффективность экранирования | 10MHz >75dB / 1GHz >40dB |
| Испытание соляным туманом | Более 144 часов |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экологическое испытание | 55/175/21 |
| Сопротивление изоляции | >1000Ω |
