Описание

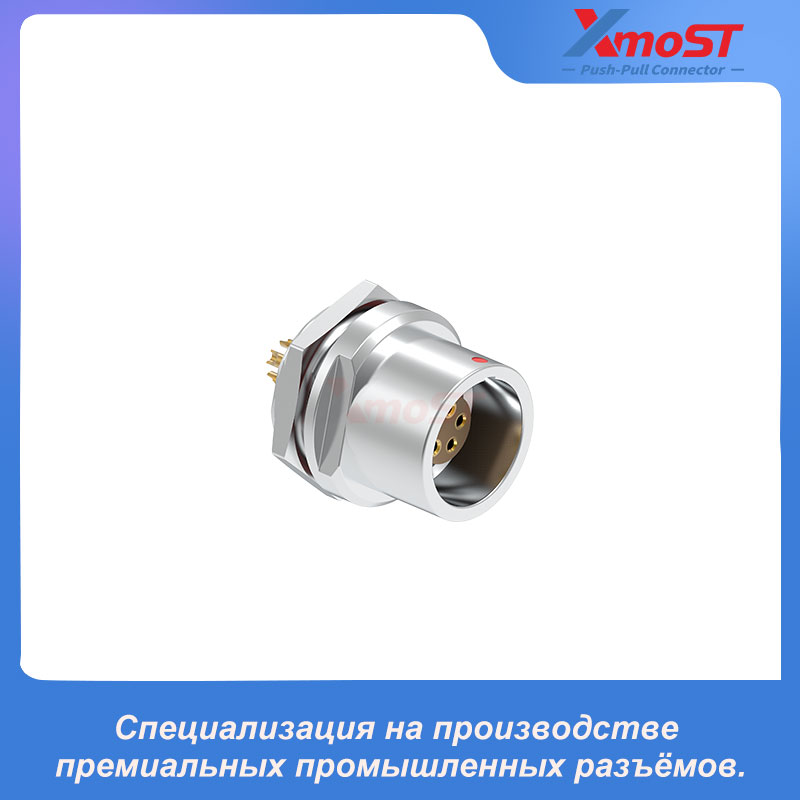

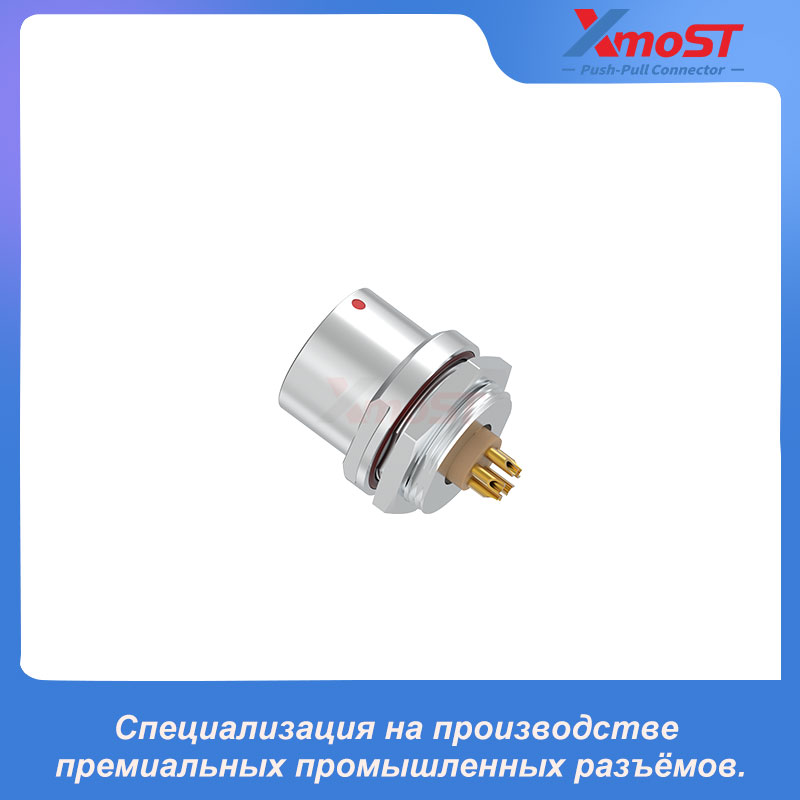

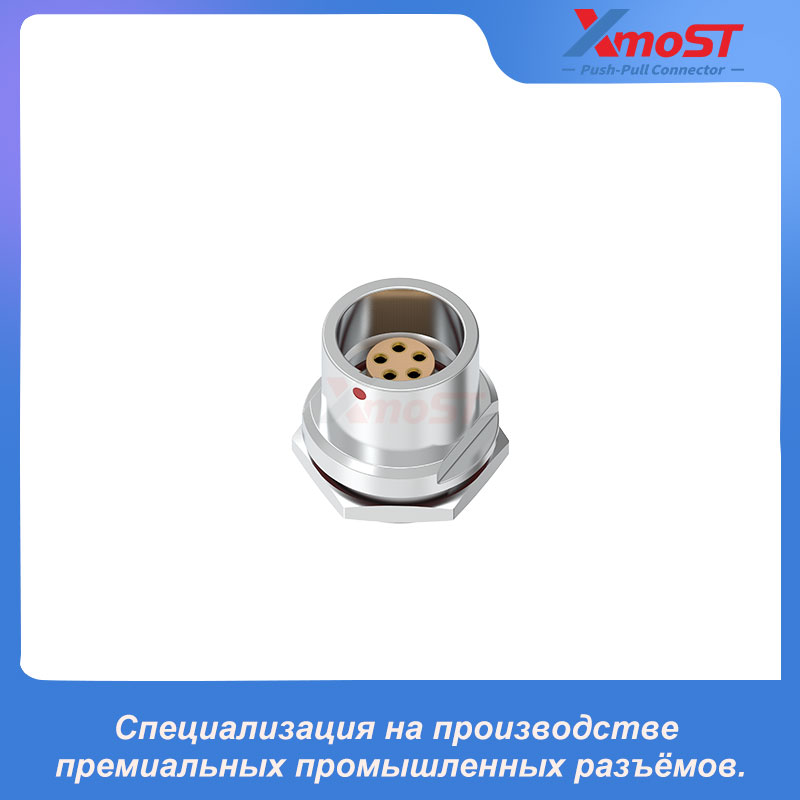

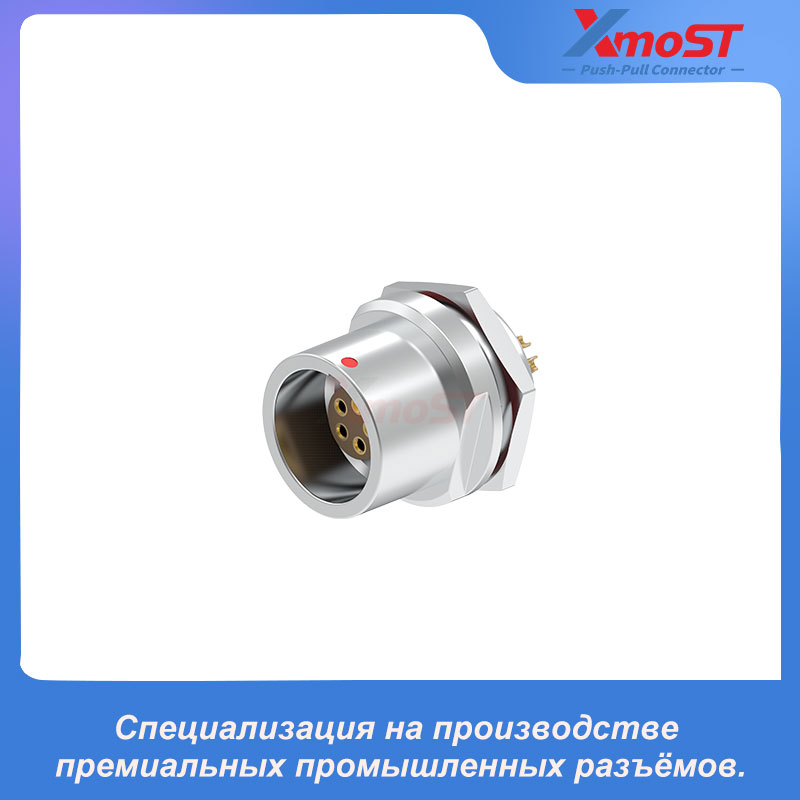

XM-LHEG — фиксированная гнездовая розетка, предназначенная для крепления гайкой на панели оборудования. Прямая конструкция обеспечивает компактное и надёжное соединение для панельного монтажа в промышленном оборудовании.
Разъём оснащён резьбовой конструкцией для монтажа и предназначен для применений, требующих водонепроницаемого или вакуумно-герметичного соединения. Механизм Push-Pull с самофиксацией и стандартный ключ позиционирования G обеспечивают надёжное соединение с правильной ориентацией.
XM-LHEG выпускается в типоразмерах 0K, 1K и 2K и подходит для промышленного оборудования, где требуются надёжный панельный монтаж и герметичное соединение.
Как часть серии K, разъём имеет прочный металлический корпус, защиту IP66/IP68, круговое EMC-экранирование 360°, высокую плотность размещения контактов и поддержку конфигураций от 2 до 64 контактов.
Особенности и преимущества
Фиксированная гнездовая розетка для панельного монтажа
Резьбовое крепление гайкой
Водонепроницаемое или вакуумно-герметичное исполнение
Надёжный механизм Push-Pull с самофиксацией
Ключ позиционирования G и различные варианты ключей
Прочный металлический корпус для сложных условий эксплуатации
Защита IP66/IP68 и 360° EMC-экранирование

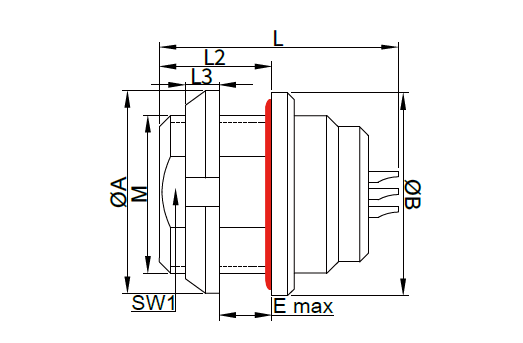

Размеры
| Серия | A (мм) | B (мм) | M | E (мм) | L (мм) | L2 (мм) | L3 (мм) | SW1 |
|---|---|---|---|---|---|---|---|---|
| 0K | 18 | 18 | M14×1.0 | 3.4 | 23 | 7 | 3.5 | 12.5 |
| 1K | 20 | 20 | M16×1.0 | 6.2 | 30 | 10 | 3.5 | 14.5 |
| 2K | 25 | 25 | M20×1.0 | 5.0 | 33.7 | 10 | 3.5 | 18.5 |
Применение
- Промышленная автоматизация
- Системы промышленного управления
- Панельное электронное оборудование
- Измерительное и испытательное оборудование
- Коммуникационное оборудование
- Наружное электронное оборудование
- Оборудование, требующее водонепроницаемого или вакуумно-герметичного соединения
Технические характеристики: механические свойства и факторы окружающей среды
Таблица 1
| Характеристики | Параметры |
|---|---|
| Циклы соединения | >5000 циклов |
| Влажность | Относительная влажность до 95% при 60°C |
| Диапазон температур | 0K–1K: -20°C/+100°C |
| Диапазон температур | 2K–4K: -20°C/+80°C |
| Испытание в соляном тумане | 144 ч |
| Экологические испытания | 20/80/21 |
| Скорость утечки гелия (He)¹ | < 10⁻⁷ мбар·л·с⁻¹ |
Таблица 2
| Характеристики | Уровень | Максимальное рабочее давление |
|---|---|---|
| Максимальное рабочее давление² | 0K | 60 бар |
| Максимальное рабочее давление² | 1K | 60 бар |
| Максимальное рабочее давление² | 2K | 40 бар |
| Максимальное рабочее давление² | 3K | 30 бар |
| Максимальное рабочее давление² | 4K | 15 бар |
| Максимальное рабочее давление² | 5K | 5 бар |
Примечания
- Для герметичных вакуумных исполнений со вставленной заглушкой.
- Максимальное рабочее давление для соответствующего гнезда.
- Для изделий с хромированным корпусом.
