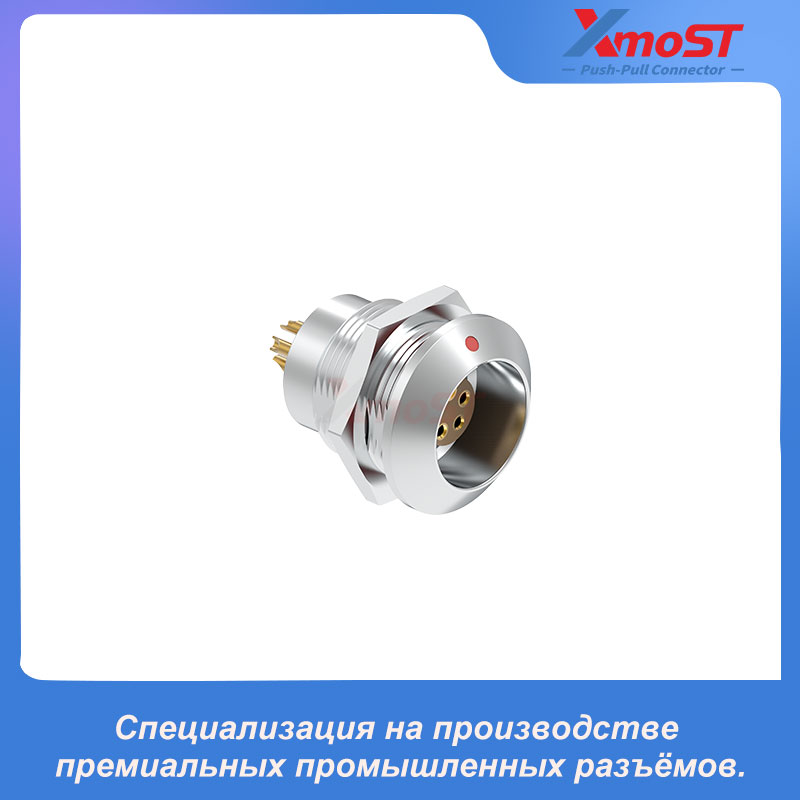

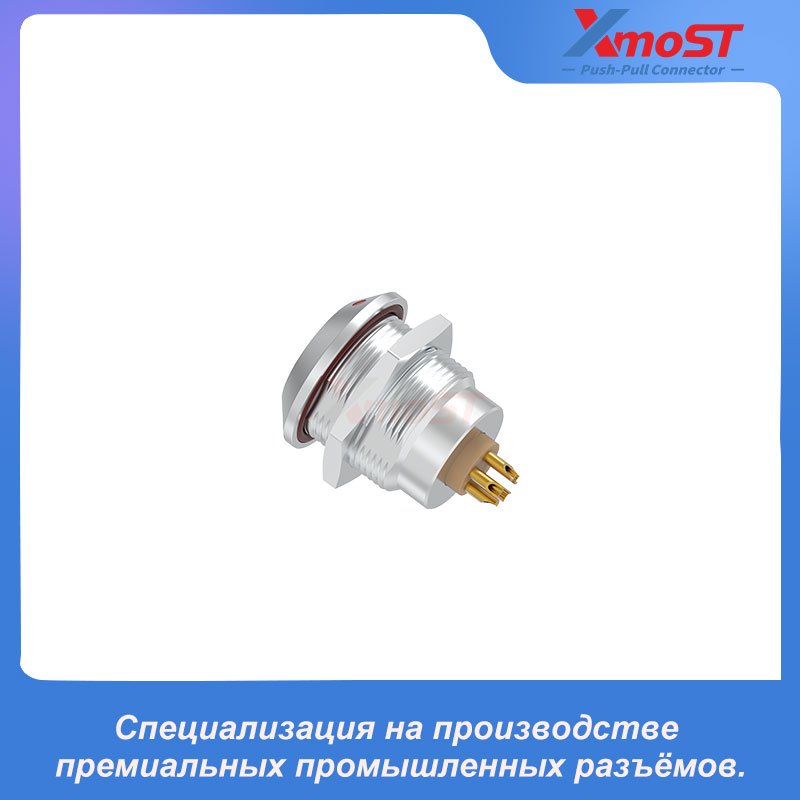

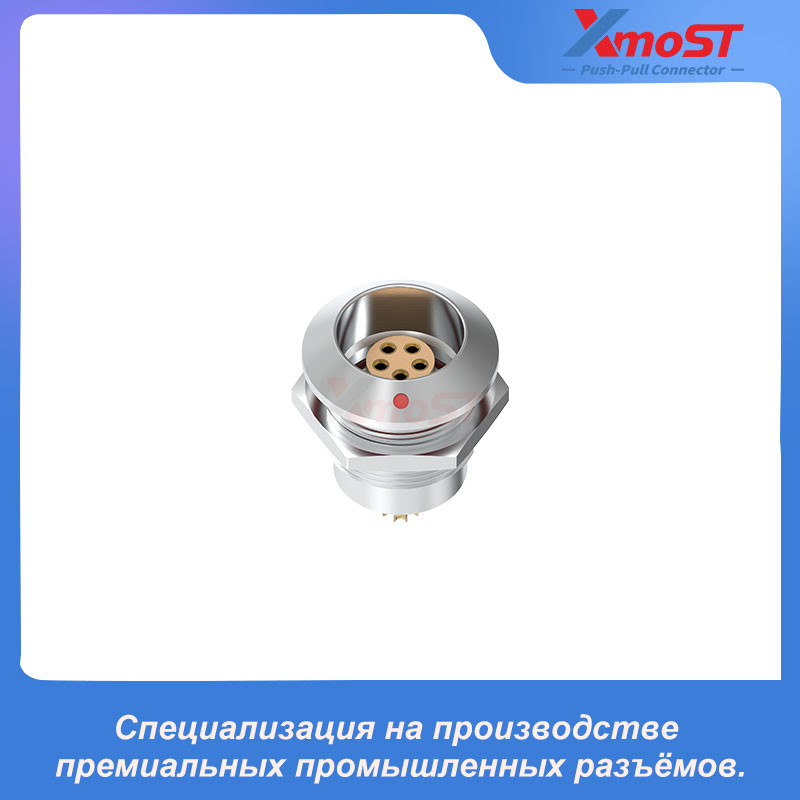

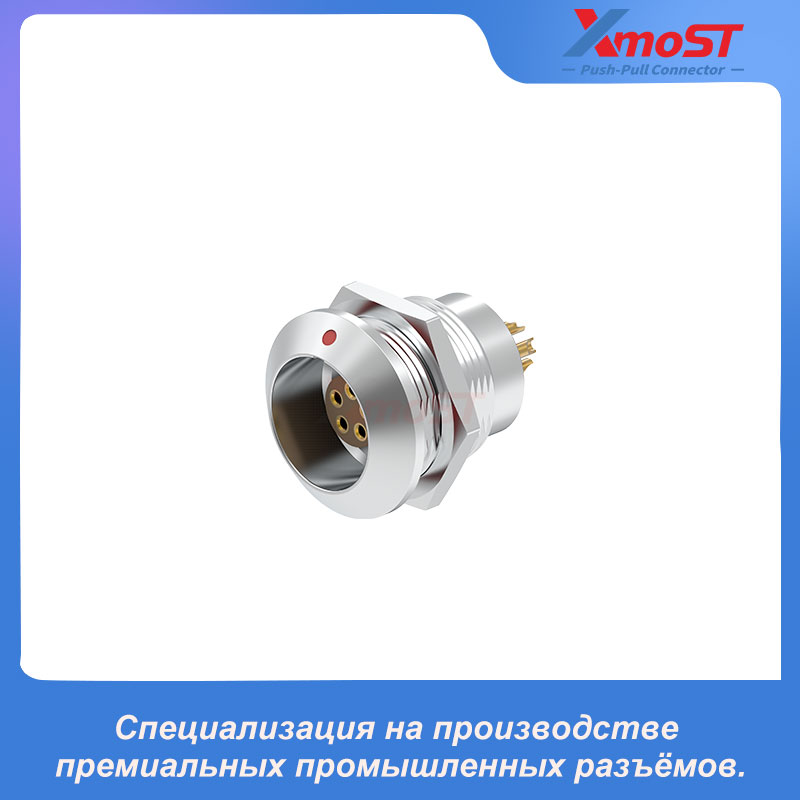

Фиксированная розетка XM-LEGG 2K представляет собой компактный разъём для панельного монтажа с плоским исполнением и креплением с помощью гайки. Разъём оснащён самофиксирующимся механизмом Push-Pull и вариантами направляющих ключей для надёжного и точного соединения. Компактное исполнение 2K подходит для оборудования, где требуется надёжное соединение и удобный монтаж на панели.
- Компактный размер 2K — Экономия пространства при панельном монтаже.
- Плоское фиксированное исполнение — Подходит для компактной компоновки оборудования.
- Крепление гайкой — Обеспечивает надёжную механическую фиксацию на панели.
- Самофиксация Push-Pull — Обеспечивает быстрое и надёжное соединение.
- Несколько вариантов ключей — Доступны варианты G/A-F/L/R.
- Компактная конструкция — Подходит для установки разъёмов с высокой плотностью.
- Промышленное исполнение — Предназначено для эксплуатации в составе промышленного оборудования.

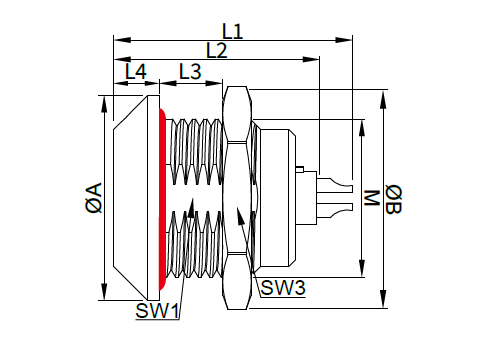

Размеры (мм):
| Серия | A | B | M | L1 | L2 | L3 | L4 | SW1 | SW3 |
|---|---|---|---|---|---|---|---|---|---|
| 0K | 18 | 19 | M14×1.0 | 21.3 | 20 | 6 | 4 | 12.5 | 17 |
| 1K | 20 | 22 | M16×1.0 | 27.8 | 25 | 9 | 4.5 | 14.5 | 19 |
| 2K | 25 | 28 | M20×1.0 | 29 | 28 | 9 | 5 | 18.5 | 24 |
| 3K | 31 | 34 | M24×1.0 | 36.1 | 33.6 | 11 | 6 | 22.5 | 30 |
| 4K | 37 | 40.5 | M30×1.0 | 40.2 | 38.6 | 9 | 6.5 | 28.5 | 36 |
Чертёж выреза панели | Рекомендуемый вырез панели
| Размер корпуса | Ширина плоской части (SW) | Диаметр выреза |
|---|---|---|
| 0K | 12.6 мм | Ø14.1 мм |
| 1K | 14.6 мм | Ø16.1 мм |
| 2K | 18.6 мм | Ø20.1 мм |
| 3K | 22.6 мм | Ø24.1 мм |
| 4K | 28.6 мм | Ø30.1 мм |
Применение
- Оборудование промышленного управления
- Системы промышленной автоматизации
- Электронное оборудование
- Контрольно-измерительное оборудование
