Описание

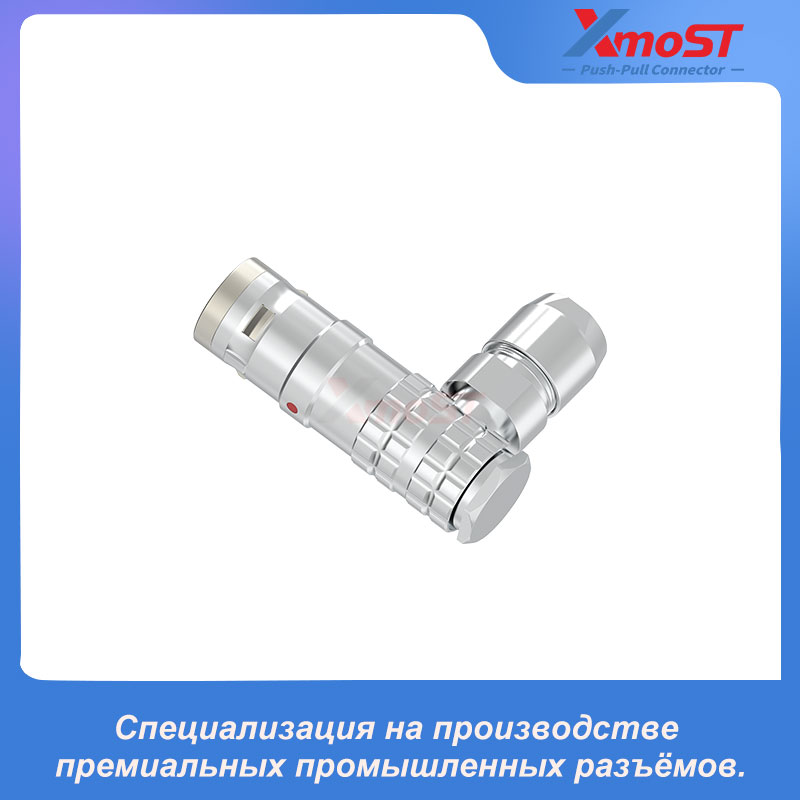

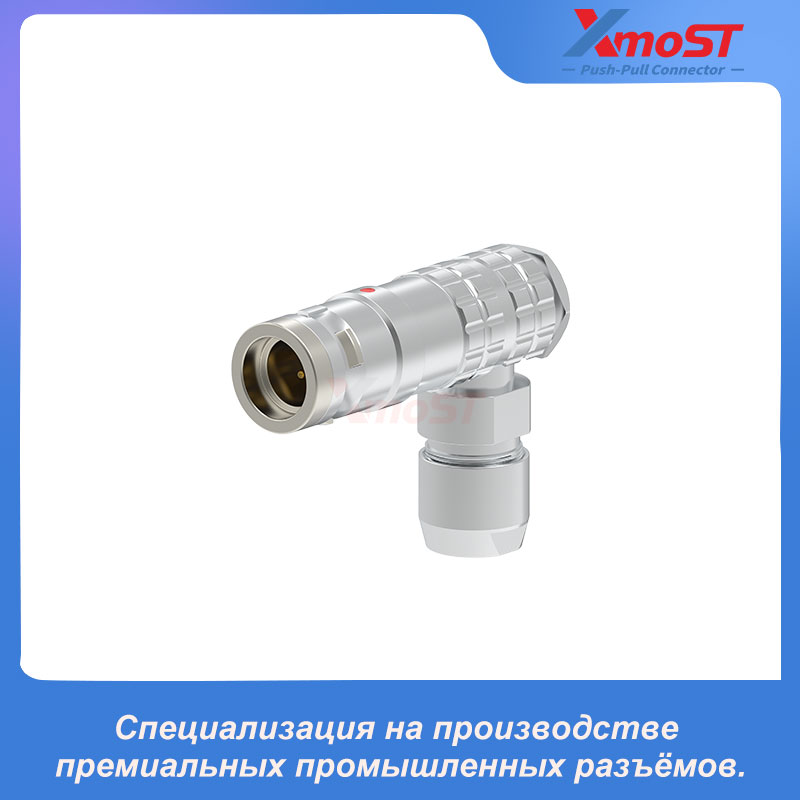

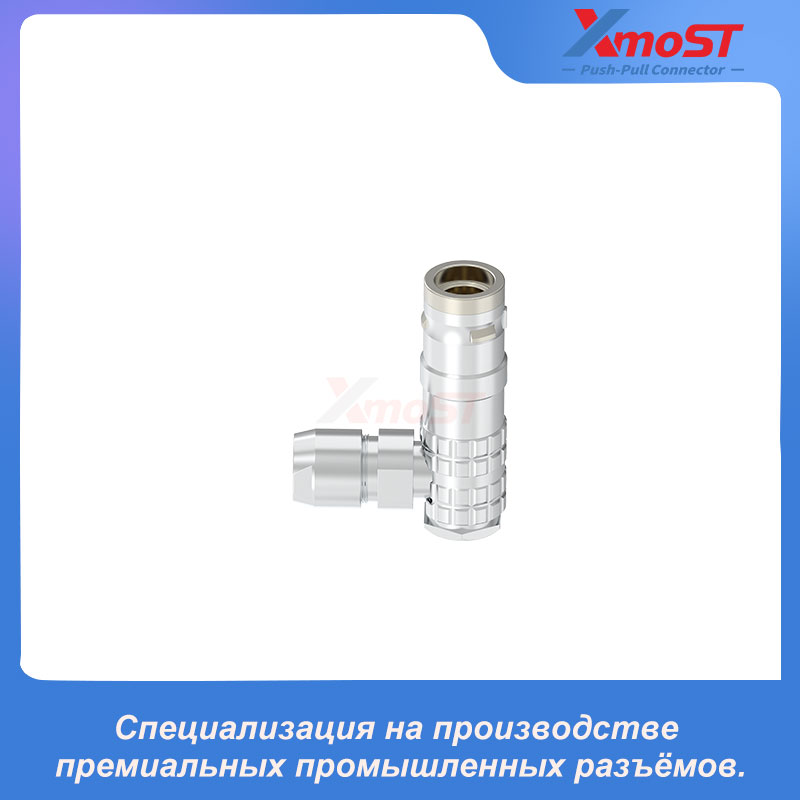

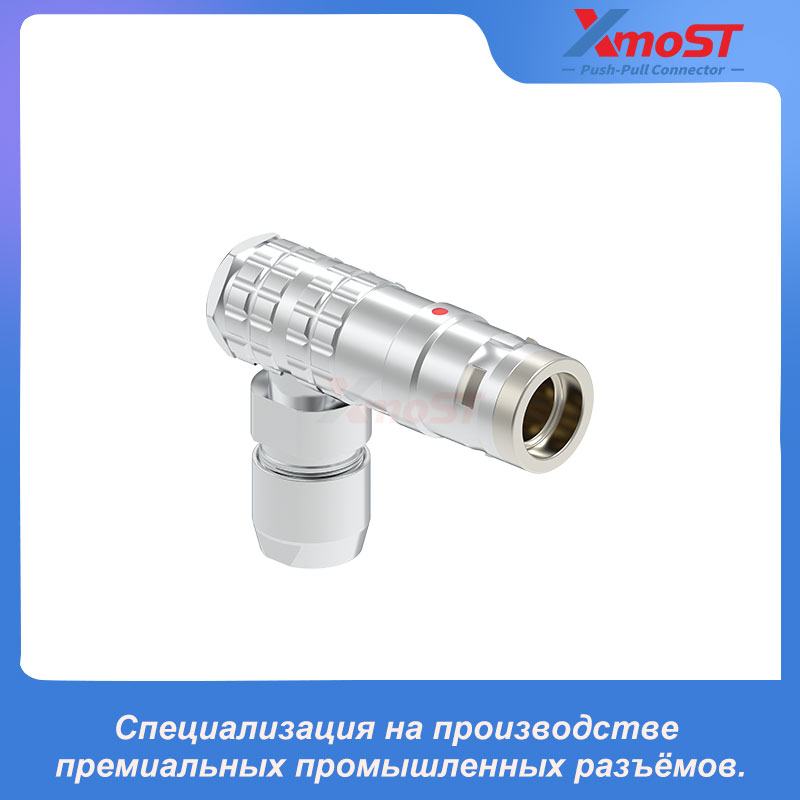

XM-LFHG — водонепроницаемый угловой разъём, предназначенный для компактных кабельных соединений, где требуется установка разъёма под углом 90°. Угловая конструкция помогает уменьшить необходимое монтажное пространство и обеспечивает удобную прокладку кабеля в оборудовании с ограниченным пространством.
Версия 2K типа D имеет гнездовой интерфейс (Female) и кабельный зажим без защитного кожуха. Разъём оснащён самофиксирующимся механизмом Push-Pull серии K и стандартным ключом позиционирования G, обеспечивающим надёжное соединение и правильную ориентацию.
XM-LFHG относится к серии K, предназначенной для применения в сложных промышленных условиях. Серия отличается прочной металлической конструкцией, водонепроницаемой защитой и EMC-экранированием, а также поддерживает различные конфигурации контактов и варианты ключей.
Особенности и преимущества
- Водонепроницаемый угловой разъём 2K
- Гнездовой интерфейс (Female)
- Компактная угловая конструкция 90° для удобной прокладки кабеля
- Самофиксирующийся механизм Push-Pull
- Ключ позиционирования G для правильной ориентации
- Исполнение типа D без защитного кожуха
- Прочная конструкция серии K с водонепроницаемой защитой и EMC-экранированием
Размеры

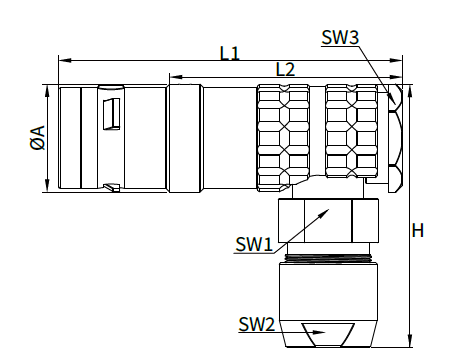

Размеры (мм)
| Серия | A | H | L1 | L2 | SW1 | SW2 | SW3 |
|---|---|---|---|---|---|---|---|
| 0K | 11 | 23.5 | 37 | 26 | 8 | 7 | 10 |
| 1K | 14 | 30 | 43 | 29 | 10 | 9 | 12 |
| 2K | 17.5 | 40 | 51 | 35 | 13 | 12 | 15 |
| 3K | 21 | 47 | 60 | 40 | 15 | 15 | 18 |
| 4K | 27.5 | 57 | 72 | 51.5 | 20 | 19 | 24 |
XM-LFHG подходит для оборудования, где требуется водонепроницаемое угловое кабельное соединение:
- Промышленное оборудование управления
- Системы промышленной автоматизации
- Наружное электронное оборудование
- Измерительное и испытательное оборудование
- Компактное оборудование с ограниченным пространством для прокладки кабеля
