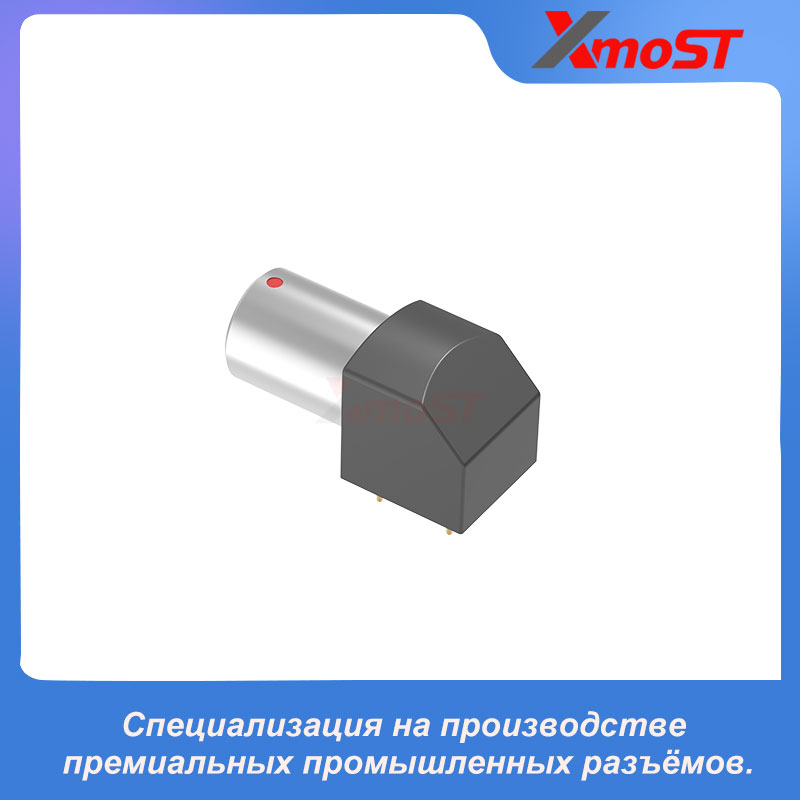

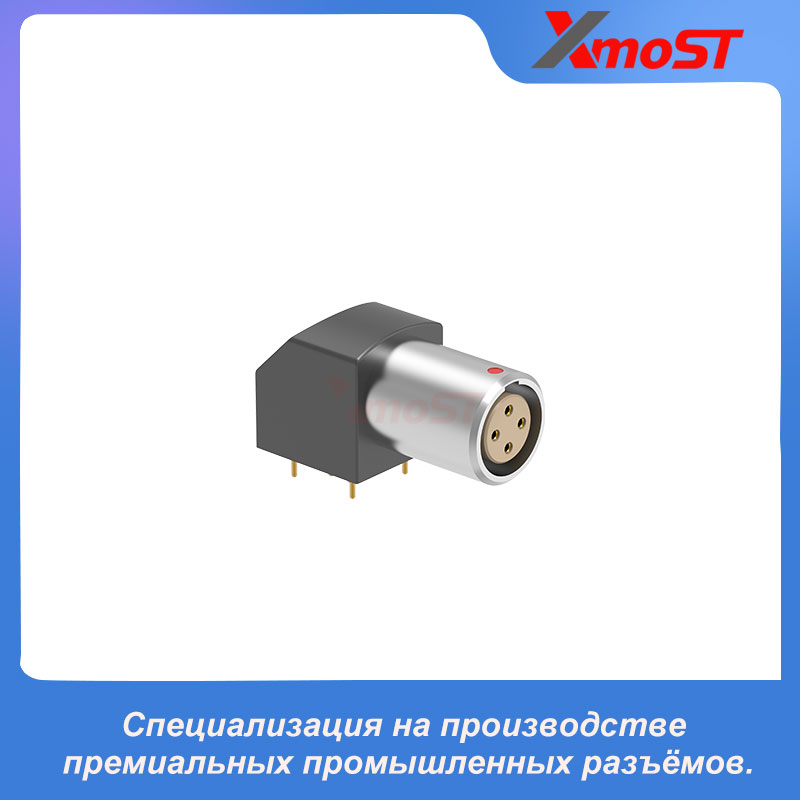

XM-LEPG — угловая розетка серии B, предназначенная для непосредственного монтажа на печатную плату. Угловые выводы 90° позволяют располагать направление сочленения параллельно печатной плате, что делает разъём подходящим для оборудования с ограниченной внутренней высотой или боковым подключением.

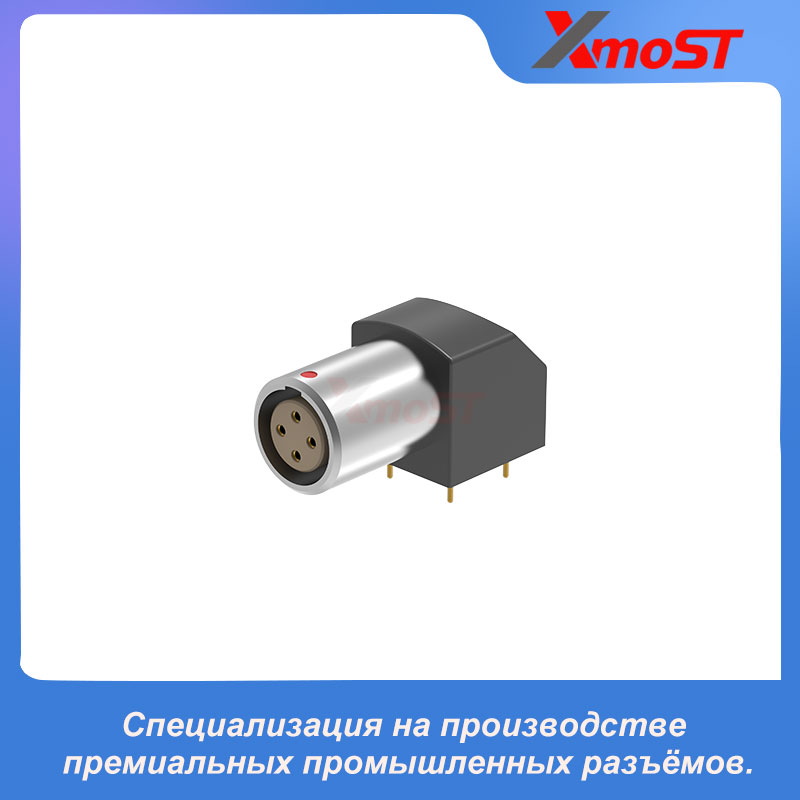

Разъём оснащён заземляющими лепестками под пайку, которые обеспечивают электрическое соединение с контуром заземления и помогают надёжно закрепить разъём на печатной плате. Гнездовая контактная часть совместима с соответствующими вилками Push-Pull серии B, обеспечивая быстрое и надёжное соединение без использования инструментов.
Стандартный ключ G гарантирует правильную ориентацию разъёма. Дополнительные варианты ключей A–M помогают предотвратить ошибочное сочленение разъёмов с аналогичной конфигурацией, используемых в одной системе.
Особенности изделия
- Угловая розетка для непосредственного монтажа на печатную плату
- Угловые выводы 90° для сквозного монтажа на печатную плату

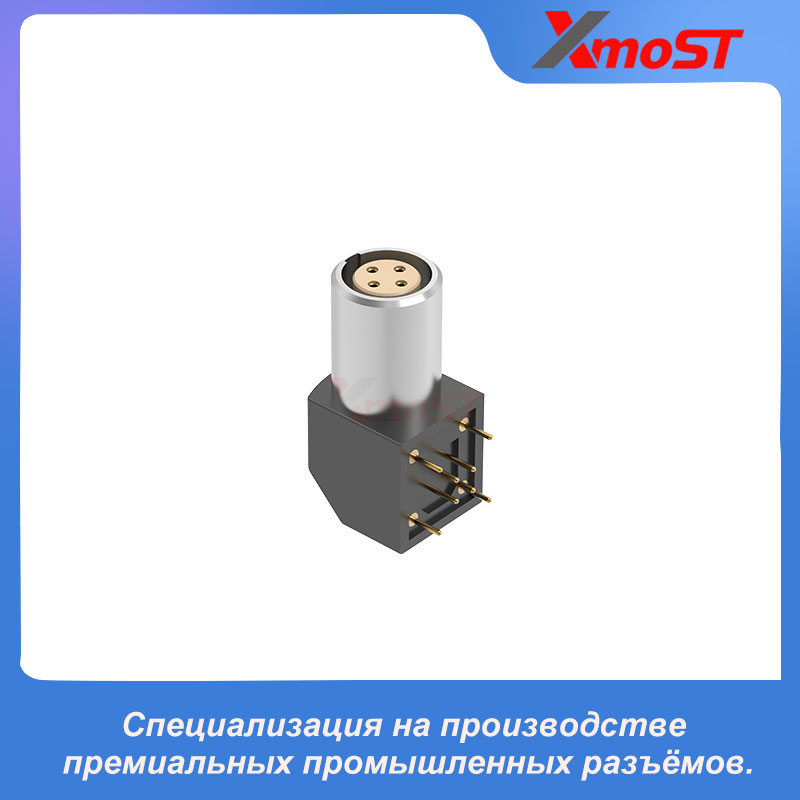

- Заземляющие лепестки под пайку для подключения заземления и фиксации на плате
- Совместимость с самофиксирующейся системой Push-Pull серии B
- Быстрое и надёжное соединение без использования инструментов
- Стандартный ключ G для правильного позиционирования разъёма
- Дополнительные варианты ключей A–M
- Типоразмеры 00, 0B и 1B
- Различные контактные схемы
- Компактная конструкция для бокового подключения к печатной плате

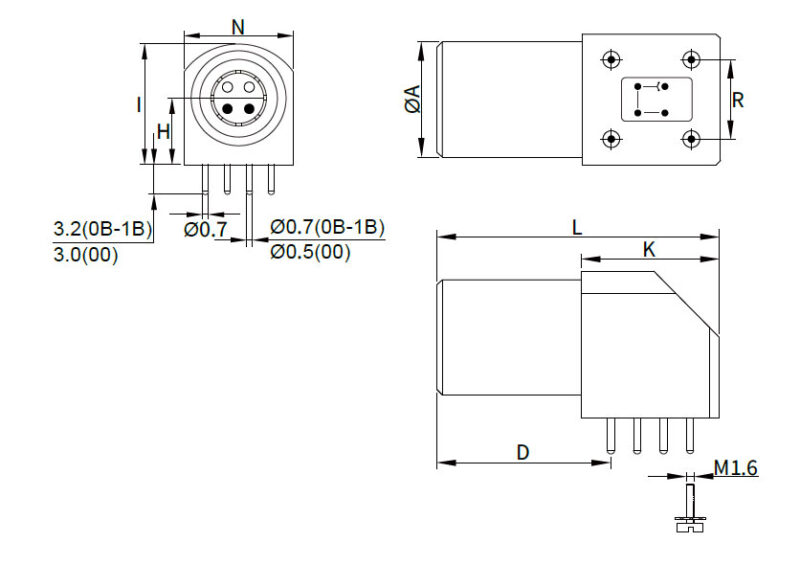

Габаритные размеры
Все размеры указаны в миллиметрах.
| Модель/типоразмер | A | D | H | I | K | L | N | R |
|---|---|---|---|---|---|---|---|---|
| XM-LEPG.00.302.HLN XM-LEPG.00.303.HLN XM-LEPG.00.304.HLN |
6,8 | 11,5 | 3,5 | 7,0 | 8,7 | 19 | 7,1 | 5,08 |
| XM-LEPG.0B.302.HLN XM-LEPG.0B.303.HLN XM-LEPG.0B.304.HLN XM-LEPG.0B.305.HLN XM-LEPG.0B.306.HLN XM-LEPG.0B.307.HLN XM-LEPG.0B.309.HLN |
9 | 14,6 | 6,7 | 12,7 | 13,3 | 25 | 11,7 | 7,62 |
| XM-LEPG.1B.302.HLN XM-LEPG.1B.303.HLN XM-LEPG.1B.304.HLN XM-LEPG.1B.305.HLN XM-LEPG.1B.306.HLN XM-LEPG.1B.307.HLN XM-LEPG.1B.308.HLN XM-LEPG.1B.310.HLN |
11 | 16,6 | 7,5 | 14 | 13,3 | 27 | 12,6 | 7,62 |
Справочные размеры выводов для печатной платы
| Типоразмер | Длина вывода для печатной платы |
| 00 | 3,0 мм |
| 0B–1B | 3,2 мм |
На чертеже указаны диаметры выводов Ø0,5 мм для типоразмера 00 и Ø0,7 мм для типоразмеров 0B–1B. Перед проектированием посадочного места необходимо сверить размеры заземляющих и крепёжных выводов с соответствующим чертежом печатной платы.
Типичные области применения
- Электронные системы промышленного управления
- Контрольно-измерительные приборы
- Медицинские и лабораторные устройства
- Оборудование связи
- Встраиваемые системы управления
- Компактные сборки на печатных платах
- Оборудование автоматизации и робототехнические системы
- Интерфейсы оборудования с боковым подключением
Соответствие контактов со стороны пайки и со стороны сопряжения зависит от выбранной контактной схемы. Перед завершением разводки печатной платы или оформлением заказа необходимо проверить официальный чертёж посадочного места и схему расположения контактов.
