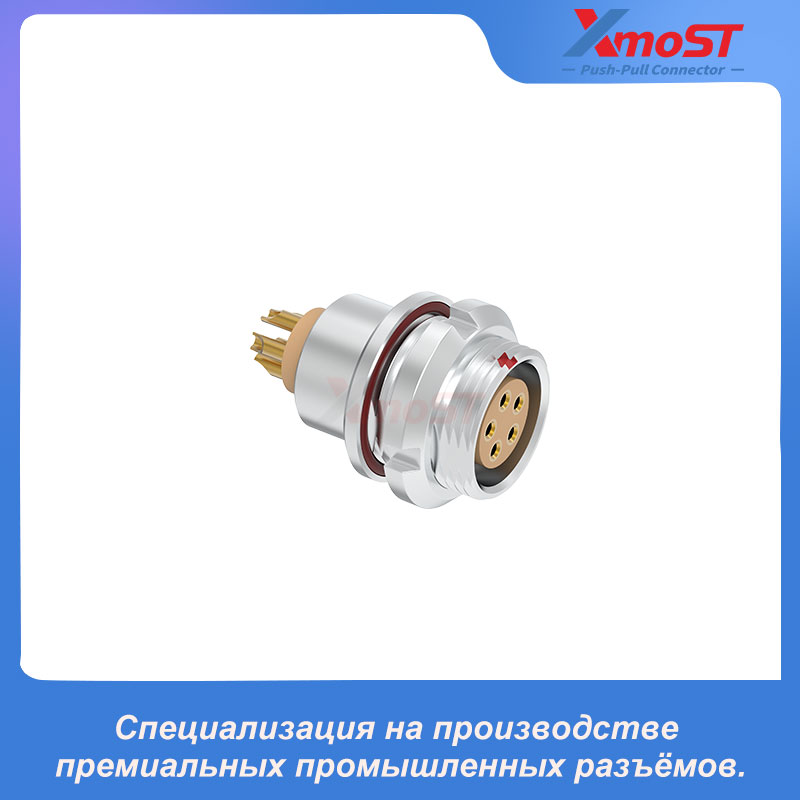

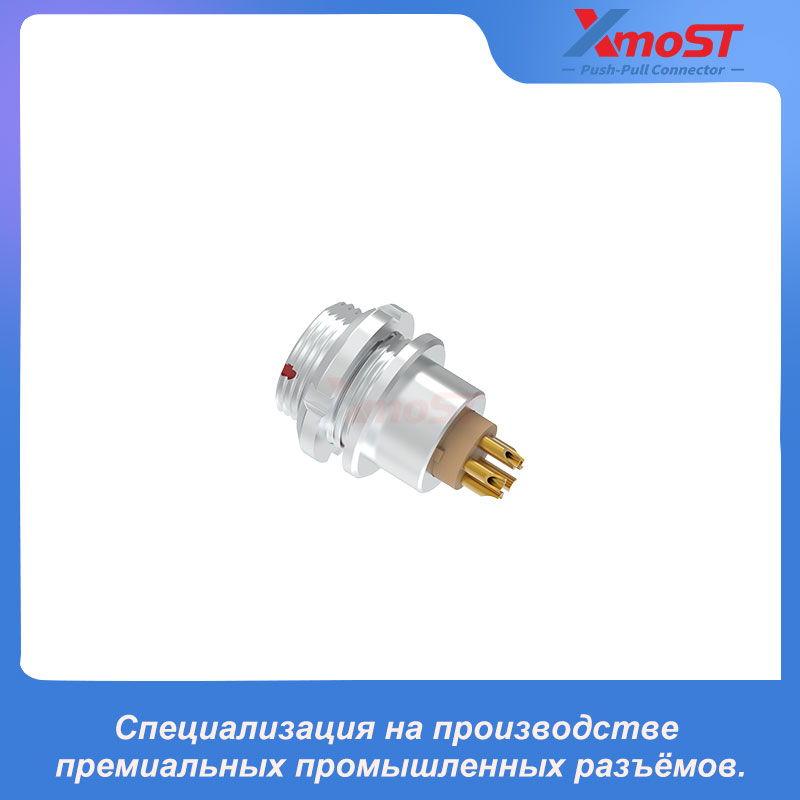

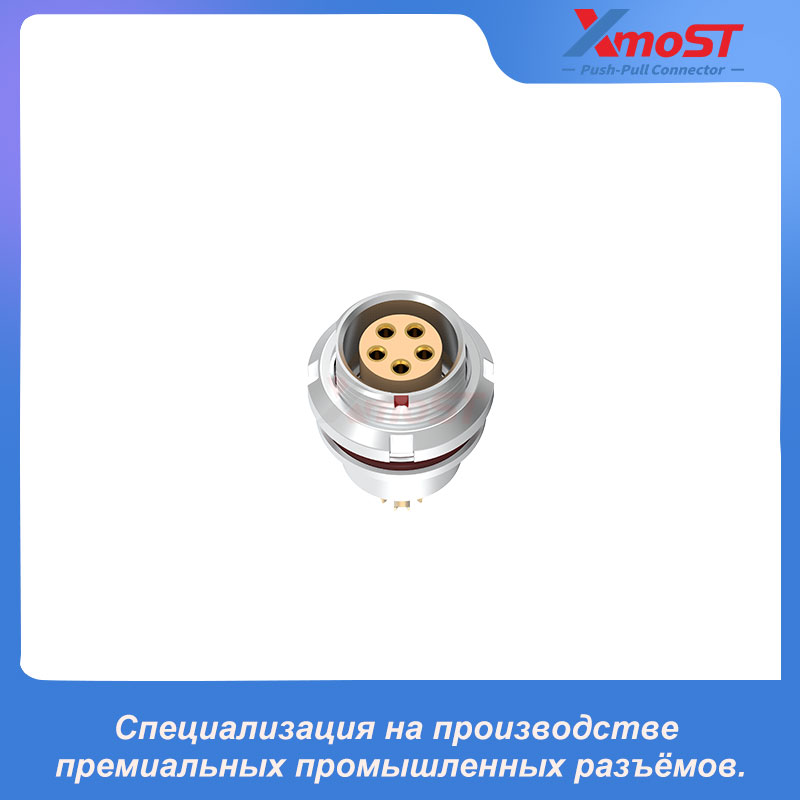

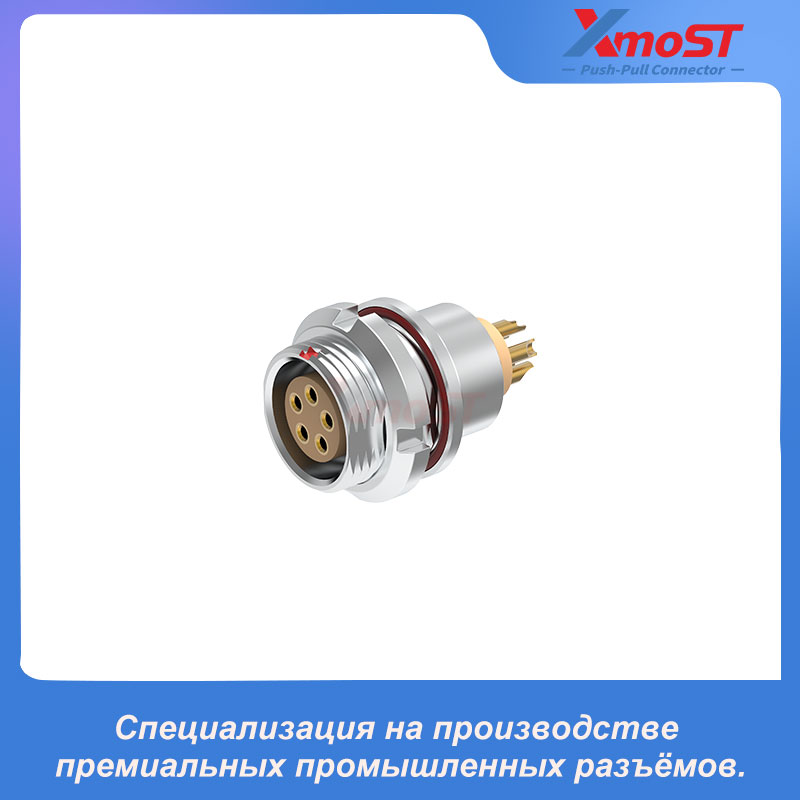

XM-LEEG — фиксированная гнездовая розетка серии T, предназначенная для миниатюрного наружного оборудования и компактных электронных систем. Она оснащена конструкцией с внешним креплением гайкой к корпусу, механической кодировкой G, прямой конфигурацией и механизмом самофиксации для надёжной установки на панели и стабильного соединения.
Высокая плотность контактов позволяет экономить монтажное пространство, а 360° экранирование обеспечивает полную защиту от электромагнитных помех. Механизм Push-Pull с самофиксацией обеспечивает быстрое и надёжное соединение. Варианты механической кодировки помогают предотвратить неправильное соединение.
XM-LEEG совместим с существующими розетками B и использует такие же монтажные отверстия. Серия T поддерживает от 2 до 32 контактов, кабели диаметром от 1,0 до 10,5 мм, а также контакты под пайку, обжим или печатный монтаж.
Особенности и преимущества
- IP68 в сочленённом состоянии
- Система самозапирания «тяни-толкай» (push-pull)
- Механическая ключевка (FGG) с несколькими вариантами для предотвращения перекрёстного соединения
- Высокая плотность размещения контактов для экономии места
- Полное экранирование 360° для полной электромагнитной совместимости (ЭМС)
- Совместимость с существующими розетками типа B
- Те же монтажные отверстия, что и у розеток типа B
- Доступны корпуса из латуни с черным хромированием или из пластика
- Многоконтактные исполнения от 2 до 32 контактов
- Для кабелей диаметром от 1,0 до 10,5 мм
- Контакты под пайку, обжим или печатный монтаж
- Внутренняя втулка и множественные уплотнительные кольца для улучшенной защиты от проникновения
- Специально разработаны для миниатюрных наружных применений и подходят для подключения прецизионного оборудования в ограниченных пространствах

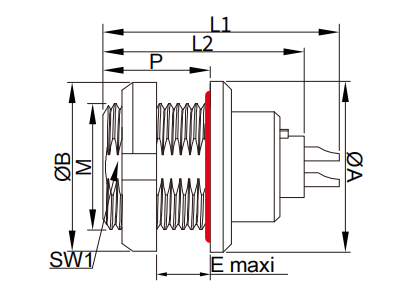

Размеры
| Серия | A (мм) | B (мм) | M | L1 (мм) | L2 (мм) | P (мм) | E (мм) | SW1 (мм) |
|---|---|---|---|---|---|---|---|---|
| 00T | 10 | 10 | M7×0.5 | 16 | 13.5 | 7 | 4.5 | 6.3 |
| 0T | 12 | 12 | M9×0.6 | 21 | 19.1 | 9 | 6.5 | 8.2 |
| 1T | 15.5 | 16 | M12×1.0 | 23 | 21.5 | 10 | 6.5 | 10.5 |
| 2T | 18.5 | 20 | M15×1.0 | 26.5 | 24.6 | 11 | 7.5 | 13.5 |
| 3T | 23.5 | 24 | M18×1.0 | 30.1 | 25 | 12 | 7.5 | 16.5 |
Монтажное отверстие панели
| Размер корпуса | Размер по грани (SW) | Диаметр отверстия |
|---|---|---|
| 00T | 6.4 мм | Ø7.1 мм |
| 0T | 8.3 мм | Ø9.1 мм |
| 1T | 10.6 мм | Ø12.1 мм |
| 2T | 13.6 мм | Ø15.1 мм |
| 3T | 16.6 мм | Ø18.1 мм |
Отраслевые применения
- Наружное электронное оборудование
- Прецизионное измерительное оборудование
- Контрольно-измерительное оборудование
- Промышленная автоматизация
- Коммуникационное оборудование
- Переносное электронное оборудование
- Аэрокосмическое оборудование
- Военное и оборонное оборудование
- Системы наружного мониторинга
- Системы промышленного управления
