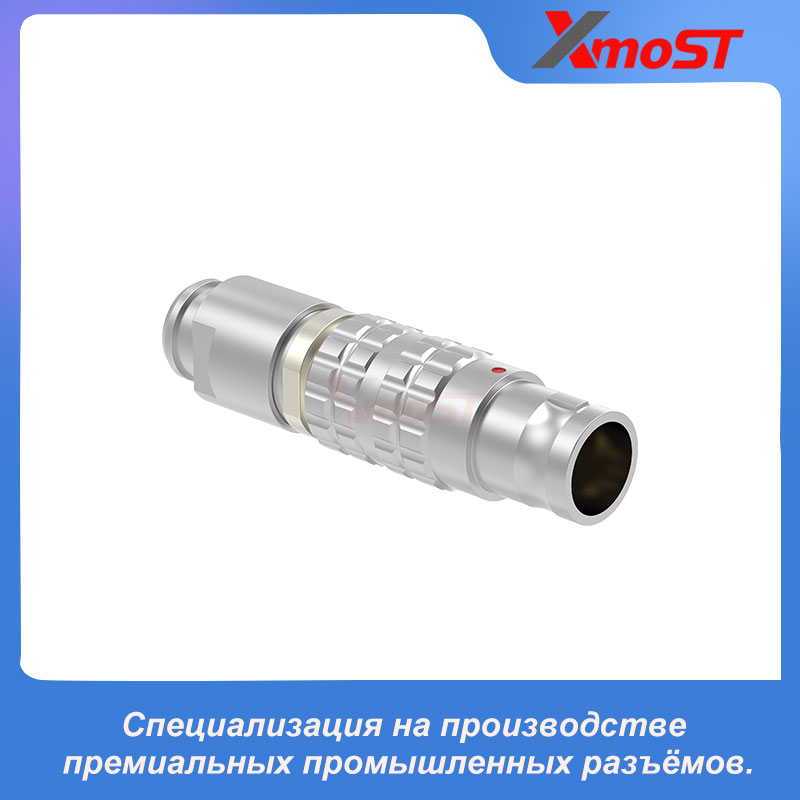

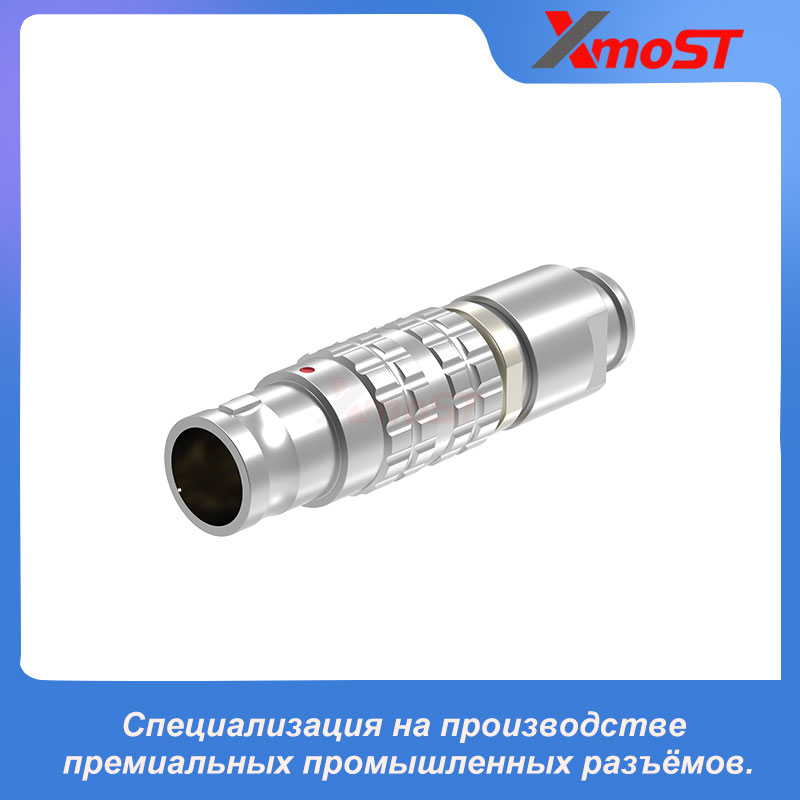

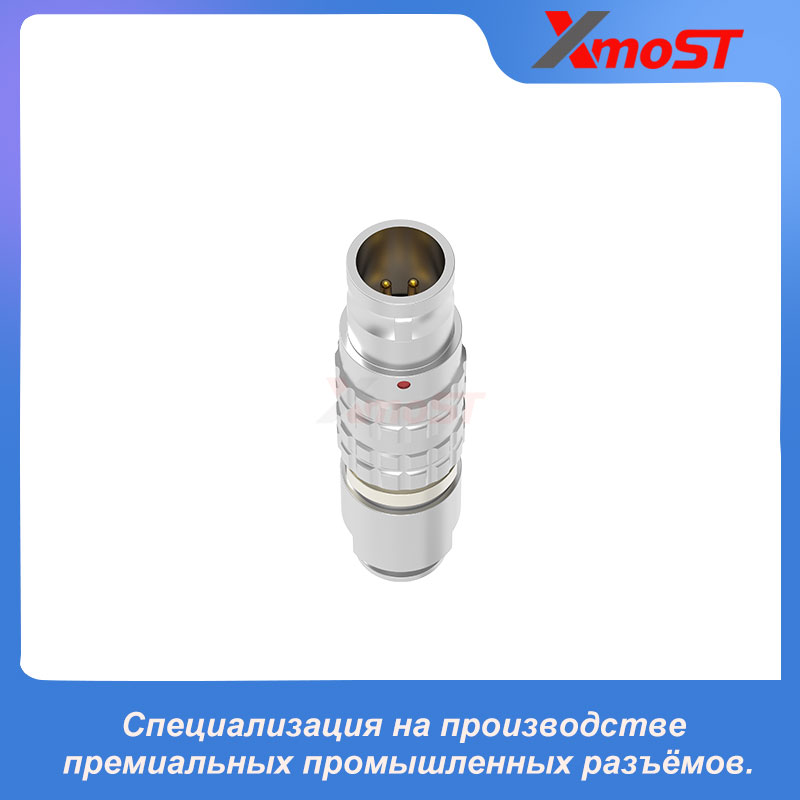

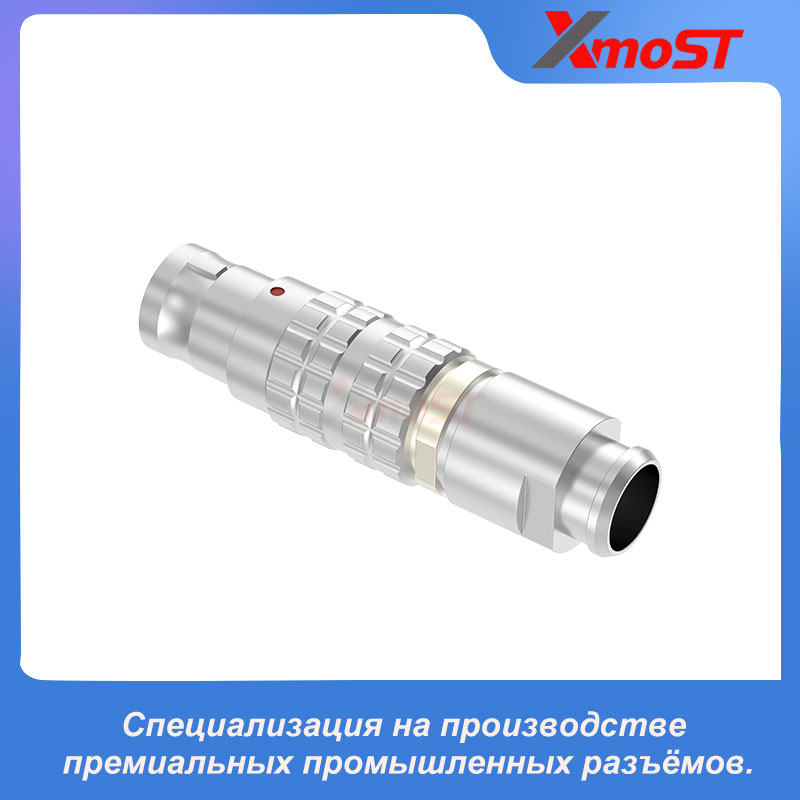

XM-LFFG — прямая кабельная вилка серии B компании XMOST. Она не имеет механизма фиксации и оснащена кабельным зажимом и задним кожухом с разгрузкой натяжения.
Конструкция без фиксации обеспечивает простое сочленение и быстрое разъединение в тех случаях, когда механическое удержание соединения не требуется. Кабельный зажим надёжно удерживает кабель, а задний кожух с разгрузкой натяжения защищает место кабельного ввода от чрезмерного изгиба, растягивающих усилий и механических нагрузок.
Стандартный ключ G обеспечивает точное позиционирование разъёма. Дополнительные варианты ключей A–M помогают предотвратить ошибочное сочленение разъёмов с аналогичной конфигурацией.
Особенности изделия
- Конструкция без механизма фиксации
- Простое сочленение и быстрое разъединение
- Прямая кабельная вилка
- Встроенный кабельный зажим для надёжного удержания кабеля
- Задний кожух с разгрузкой натяжения для защиты места кабельного ввода
- Стандартный ключ G для точного позиционирования
- Дополнительные варианты ключей A–M
- Типоразмеры корпуса от 00B до 4B
- Круговое экранирование 360° для эффективной ЭМС-защиты
- Различные контактные схемы и способы заделки в рамках серии B

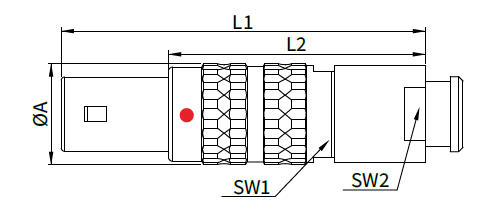

Габаритные размеры
| Типоразмер корпуса | A | L1 | L2 | SW1 | SW2 |
|---|---|---|---|---|---|
| 00B | 8,2 | 27,5 | 19,5 | 5,5 | 5 |
| 0B | 9,5 | 35 | 25 | 8 | 8 |
| 1B | 12 | 43 | 32 | 10 | 9 |
| 2B | 15 | 48 | 36 | 13 | 13 |
| 3B | 18 | 57 | 42 | 16 | 15 |
| 4B | 25 | 74 | 56 | 21 | 20 |
Все размеры указаны в миллиметрах.
Области применения
XM-LFFG подходит для контрольно-измерительных приборов, медицинского оборудования, оборудования связи, аудиовизуальных систем, лабораторного оборудования, а также систем, требующих частой смены соединений или быстрого извлечения разъёма.
