Описание

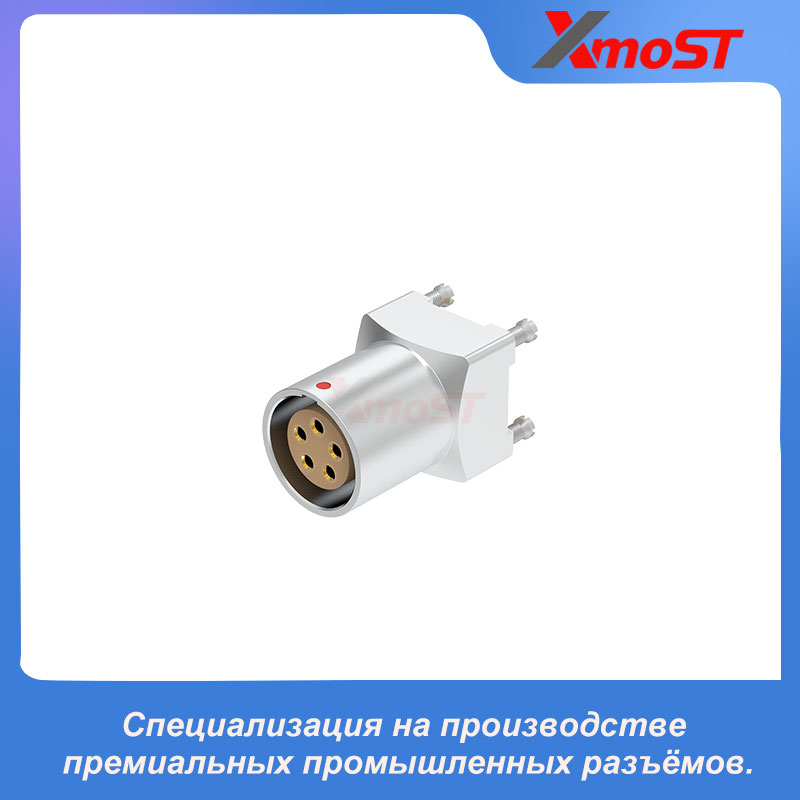

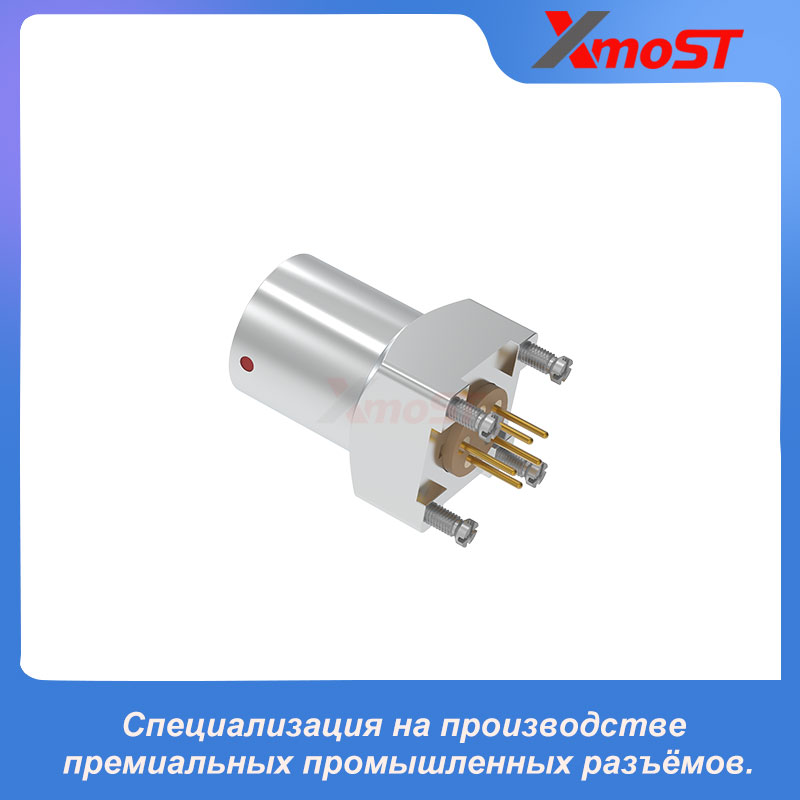

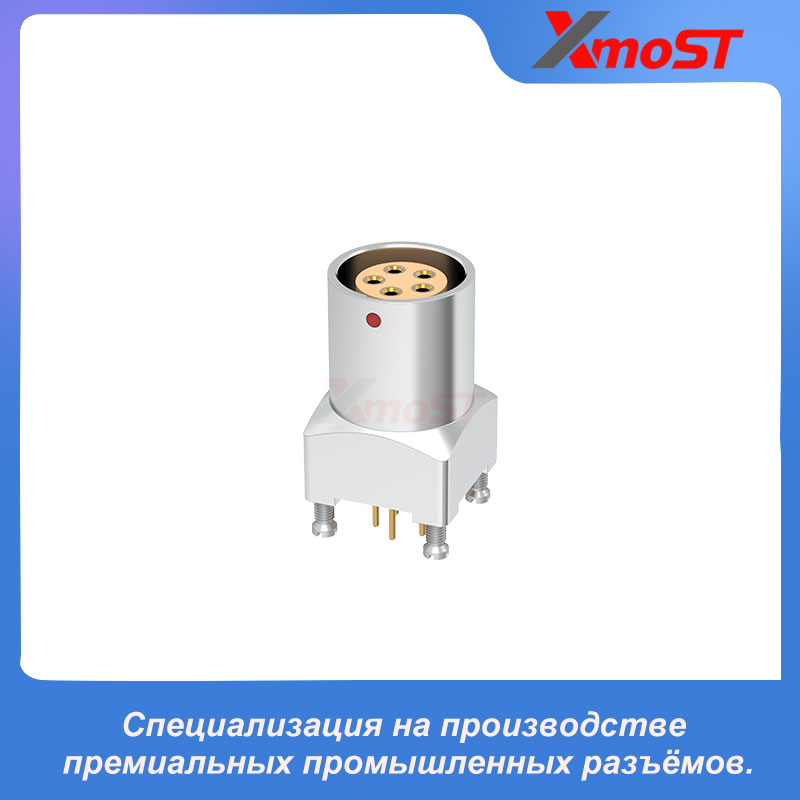

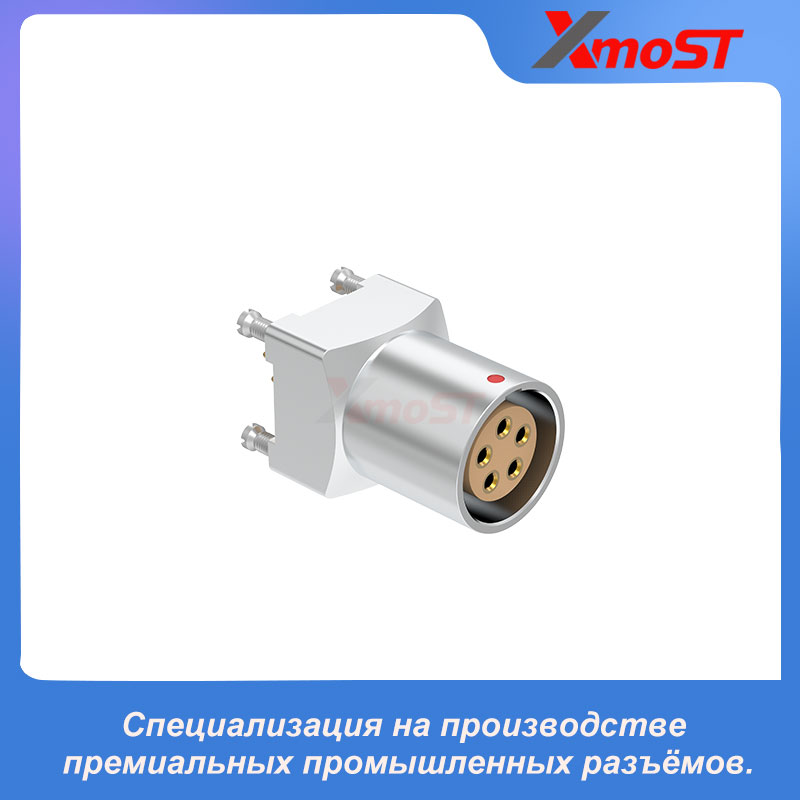

XM-LEZG — прямая розетка, предназначенная для непосредственного монтажа на печатную плату и надёжной фиксации винтами. Четыре крепёжных винта, расположенные вокруг корпуса разъёма, обеспечивают устойчивое механическое крепление к оборудованию или печатной плате.
Разъём оснащён самофиксирующимся механизмом соединения Push-Pull и прямыми задними выводами для печатной платы. Стандартный ключ позиционирования G обеспечивает точное сочленение, а дополнительные варианты ключей A–F помогают предотвратить ошибочное соединение разъёмов с похожими конфигурациями.
Особенности изделия
- Прямая розетка для печатной платы
- Четырёхточечная конструкция винтового крепления
- Крепёжные винты M1.6
- Непосредственное подключение к печатной плате
- Прямые задние выводы для печатной платы
- Самофиксирующийся механизм соединения Push-Pull
- Стандартный ключ позиционирования G
- Дополнительные варианты ключей A–F
- Доступные размеры корпуса: 0B, 1B и 2B
- Компактная квадратная монтажная зона

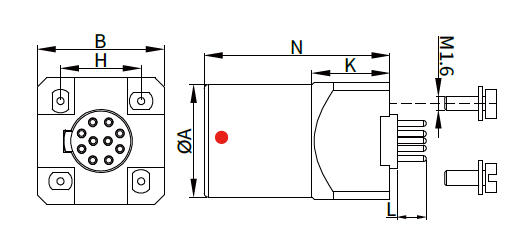

Размеры
| Серия | A (мм) | B (мм) | H (мм) | K (мм) | N (мм) |
|---|---|---|---|---|---|
| 0B | 9 | 10 | 7,62 | 8 | 15 |
| 1B | 11 | 12 | 7,62 | 8 | 19 |
| 2B | 14 | 15 | 10,16 | 9 | 22,5 |
Размер, обозначенный L, зависит от выбранного количества контактов. Соответствующее значение следует уточнять на странице со схемой расположения контактов.
Рекомендуемое монтажное отверстие в панели
В предоставленном чертеже отсутствует отдельная таблица размеров монтажного отверстия. Для подготовки схемы расположения крепёжных винтов используйте размеры B и H. Окончательную конструкцию панели и печатной платы необходимо проверить по габаритному чертежу.
Области применения
- Промышленные системы управления
- Оборудование для автоматизации
- Робототехнические комплексы и системы управления движением
- Контрольно-измерительные приборы
- Медицинское и диагностическое оборудование
- Коммуникационное оборудование
- Профессиональные аудио- и видеосистемы
- Лабораторное и встраиваемое электронное оборудование
